CARACLE-S rev.3 (20インチHE406)

2020年8月より「標準仕様」がマイナーチェンジします。詳細はリンク先をご参照ください。
「スポーツ」モデルの仕様変更無く続行ですが、フレームカラーは両モデルともホワイト、レッドの2色展開となります。

CS20r3TOP1
CS20r3TOP2
マイナーチェンジした「標準仕様rev.3.1」2020年8月発売予定。従来モデル(標準仕様rev.3)は販売を終了しました。
「スポーツrev.3」は引き続き販売しますが、フレームカラーはホワイトとレッドの2色となります。

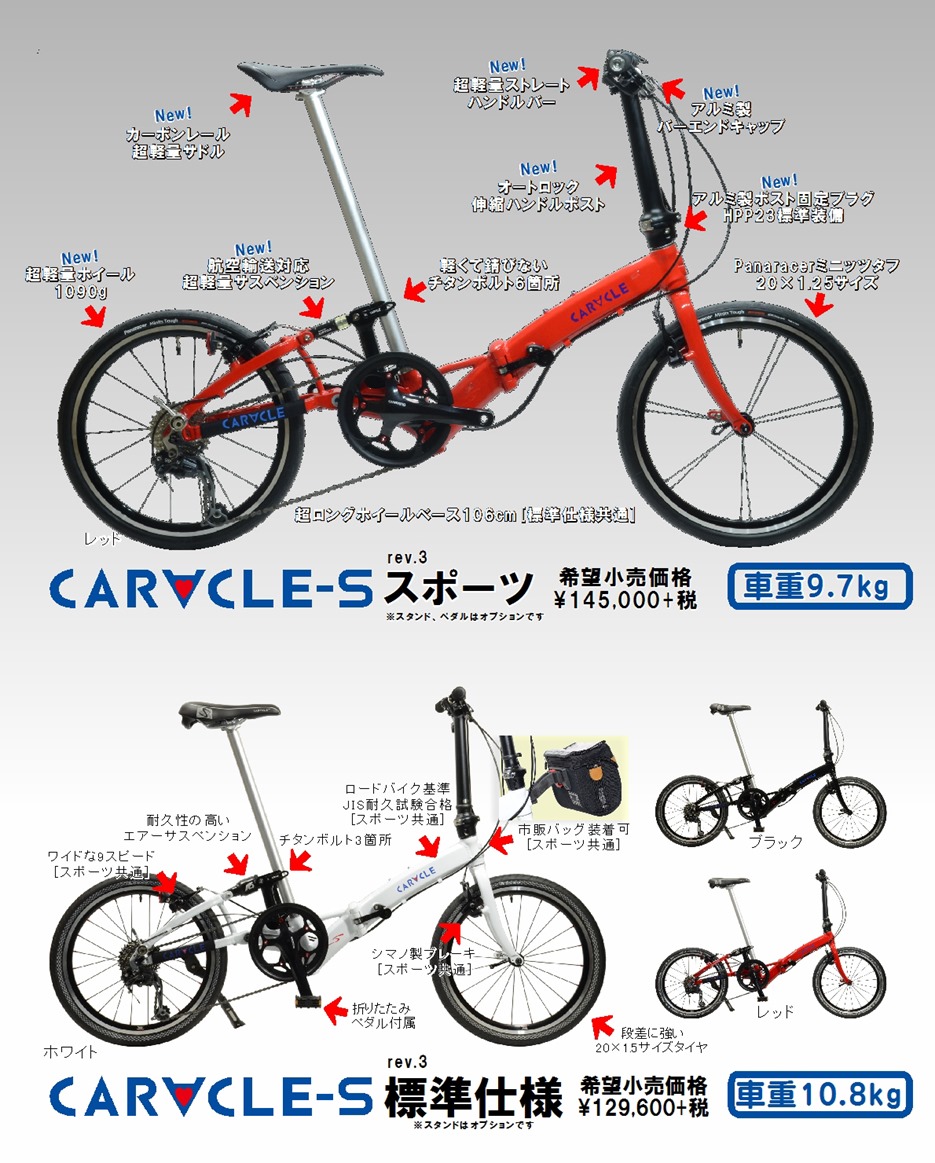

CS20r3TOP3

CARACLE-S rev.3 スズカリミテッド (20インチWO451)
CARACLE-S スズカ・リミテッド ロゴ

ドロップバー+451ホイールモデル限定発売
詳細はこちらをご覧ください

■特徴

  • 折りたたみサイズ世界最小(14インチ以上の実用自転車中) [14インチや16インチ車より小さい20インチ]
  • 三辺合計158cm未満の市販スーツケースに収納可能 [追加料金無しで飛行機に積載できる]
  • コインロッカーに収納可能 [20インチ車唯一!]
  • 超軽量9.7kg(スポーツ) [持ち運びが苦にならない]
  • 慣れれば10秒! [簡単折りたたみ]
  • 106cmロングホイールベース [優れた走行安定性]
  • 軽量サスペンション搭載 [標準:エアー式/スポーツ:エラストマー式]
  • フレーム周辺6箇所チタンボルトを使用(スポーツ) [軽量・強靭・サビない]
  • ワイドレシオ外装9段変速 [スポーツ走行・イージーメンテナンス]
  • ディレーラー(変速機)、シフターは、シマノDEORE(9s)
  • フレーム構成部品はアルミ、ステン、チタン [サビにくい自転車]
  • ディレーラー(変速機)、シフターは、シマノDEORE(9s)
  • チェーンホイールは、シマノSORAグレード2ピースクランク
  • シマノ製SORAグレードVブレーキ
  • チェーンやギアは内側に折りたたみ [周囲が汚れない]
  • JIS基準(D9301)フレーム耐久性試験合格 [ダイヤモンド型試験条件/10万回]

■フォトギャラリー

堺 南宗寺
南淡路水仙ライン
高知 土佐清水 大浜
スズカエンデューロ優勝
スズカエンデューロ優勝
台湾一周中
琵琶湖
インドネシア・ジョグジャカルタ
CARACLE-S near Mt. Yotei
JRでも転がし移動可能なトレバッグ
インドネシア・ジョグジャカルタ
コインロッカーに収まる唯一の20インチ自転車
中国 深セン 鳳凰山
インドネシア・ジョグジャカルタ
ニュージーランド クイーンズタウントレイル
CARACLE-S at Notsuke Peninsula
CARACLE-S at Kyoto (Arashiyama)
インドネシア・ジョグジャカルタ
ニュージーランド ワカティプ湖
インドネシア・ジョグジャカルタ
南海 深日港駅
台湾一周の豪雨
マウンテンサイクリングin乗鞍
淡路島 洲本港
CARACLE-S at Okushiri-island
純正スーツケース(市販品も使用可)
乗鞍岳
和歌山 鍋谷峠
台湾 高雄駅
クラシックミニのトランクに収まる
香川 坂出
和歌山 加太
高野山 大門
ニュージーランド ワカティプ湖
淡路島 洲本港
宮古島
インドネシア・ジョグジャカルタ
ニュージーランド ワナカ湖
佐賀 波戸岬
マウンテンサイクリングin乗鞍
和歌山 鍋谷峠
旧堺燈台
CARACLE-S at Taiwan (Sicao Dazhong Temple)
インドネシア・ジョグジャカルタ
2シータースポーツカーのトランクに収まる(ロードスター)
スズカエンデューロ
堺・大小路
公共交通機関で持ち運びやすい世界最小サイズ
宮古島
和歌山・白浜
韓国 聞慶
スズカエンデューロ
ニュージーランド ワカティプ湖
鹿児島 番所鼻公園
韓国
3辺合計158cm未満の市販スーツケースに収納可能な唯一の実用自転車
インドネシア・ジョグジャカルタ
ニュージーランド クライスト・チャーチ
CARACLE-S at Subashiri-guchi 5th staition on Mt.Fuji
よつ●と!ごっこ
台湾 南回帰線
大阪 地下鉄御堂筋線
CARACLE-S at Hokkaido (Hamanaka town)
スズカエンデューロ
宮古島
インドネシア・ジョグジャカルタ
宮古島
CARACLE-S at Sarufutsu Village
高野山 根本中堂
悪天候など臨機応変にコインロッカー利用可
鹿児島 長島
CARACLE-S at Kyoto (kitano)
Bolsa Chica SB - California State
スズカエンデューロ
韓国
宮古島 伊良部大橋
宮古島
和歌山・白浜
新幹線の車両端に置けばリクライニングのじゃまにならない
和歌山 かつらぎ町
ニュージーランド テ・アナウ湖
南淡路水仙ライン
和歌山 かつらぎ町
大阪城公園
スズカエンデューロ
香港国際空港
インドネシア・ジョグジャカルタ
CARACLE-S at Kanmon Strait
宮古島
新大阪駅
ニュージーランド クイーンズタウン
スズカエンデューロ

■解説

世界最小」の折りたたみサイズと「ロードバイク並み」の走行性能を併せ持ち、折りたたみ自転車のエポック・メイキングとなった、CARACLE-Sの第四世代がいよいよ登場。

今回は過去最軽量9.7kgのスポーツモデルが登場します。ホイールやサドル、ハンドルバー、サスペンションなどに軽量パーツを採用することで、走行性能をさらに高め、持ち歩きも楽にしてくれます。

折りたたみサイズは、実用自転車(14インチ以上)で世界最小。特許技術で65×47×33cm(スポーツ)の折りたたみサイズを実現しています。

単に体積が小さいだけでなく、20インチ車輪幅からはみ出さない縦長形状が特徴。3辺の長さが158cm未満の市販スーツケースに収まる実用自転車は、CARACLE-Sだけです。これにより、LCCを除くほぼ全ての航空会社で無料輸送が可能です。

スーツケースに収めれば手荒い海外の荷扱いでもダメージを受けにくく、安価で多様な市販品の中からお好みのスーツケースを選べます。まさに、唯一無二の海外旅行対応自転車と言えます。

もちろん、このコンパクトサイズは飛行機以外でも非常に有用で、鉄道輪行でヒザの間に挟んで座っても周囲の迷惑になりにくいので、疲れたライドの帰りでも着席率が高くなります。20インチ車としては唯一、コインロッカーに収めることもできます。縦長で自立するので、玄関などに置いても省スペースです。軽自動車でも座席が一人分空いていれば、はみ出さずに積載可能です。

標準仕様もスポーツも、主要部品には信頼性の高いシマノ製のスポーツグレードパーツを使用。変速機はデオーレ、チェーンホイールはSORAグレードの2ピースクランク、ブレーキもシマノ製です。ワイドレシオの9段変速で、本格的なスポーツ走行も可能です。

フレーム、フォークは6061アルミ合金製で、ハンドル、シートポスト等のパーツも軽量なアルミ合金製を使用。フレームを構成するパーツやボルト類にはステンレスやアルミ、チタン合金製を使用して、非常に錆びにくい仕様と、超軽量を実現しています(チェーン、リアコグや、パーツに付属するボルト等はスチール製)。

折りたたみサイズがこれだけ小さいのに、展開するとホイールベース(前後輪の軸間距離)は106cmのロングサイズ。これにより直進安定性に優れているだけでなく、段差に強い20インチ車輪と低い重心、高性能のエアサスペンションも搭載して、乗り心地はバツグンです。

しかも、極小の折りたたみサイズから考えられないほどフレーム剛性が高く、カスタマイズ次第でロードバイクに匹敵する走行性能を実現できます。テック・ワンのスタッフ自らがスズカ8時間エンデューロマウンテンサイクリングin乗鞍ブルベといった競技系イベントでその走行性能を実証しています(走行性能と耐久性の検証のために行っており、レース用機材としての使用を保証するものではありません)。

強度と耐久性にも優れていることは、JIS基準(D9301)フレーム耐久性試験に合格していることからも証明されています。それも折りたたみ自転車用基準(7万回)ではなく、荷重や加速度、回数が増したダイヤモンド型試験条件(10万回)に合格したことで、ロードバイク等と同等の耐久性が証明されました。

この持ち運びやすさと走行性能を活かして、毎日の通勤から、輪行ツーリング、キャンピングカーやヨットへの搭載、国内外の長期ツーリングなど、様々な用途でご活用いただいています。これまでで最高の実用性を備えた折りたたみ自転車『CARACLE-S』は、さらに進化して世界に飛び出します。

■バリエーション

  CARACLE-S (20インチ) rev.3
標準仕様
CARACLE-S (20インチ) rev.3
スポーツ
CARACLE-S (20インチ) rev.2.1
スポーツパッケージ
(参考・在庫限り)

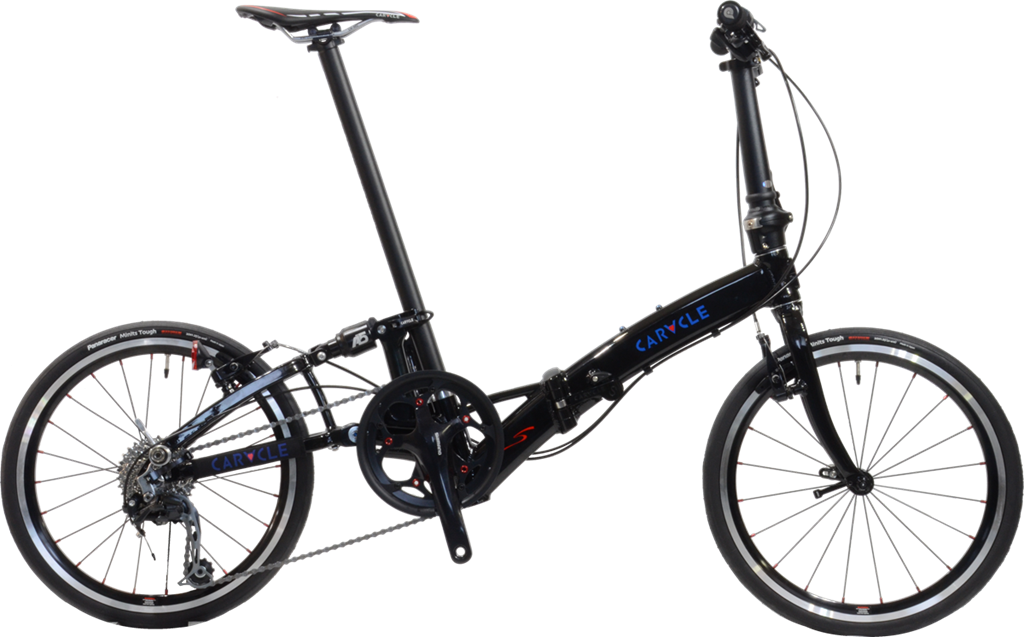

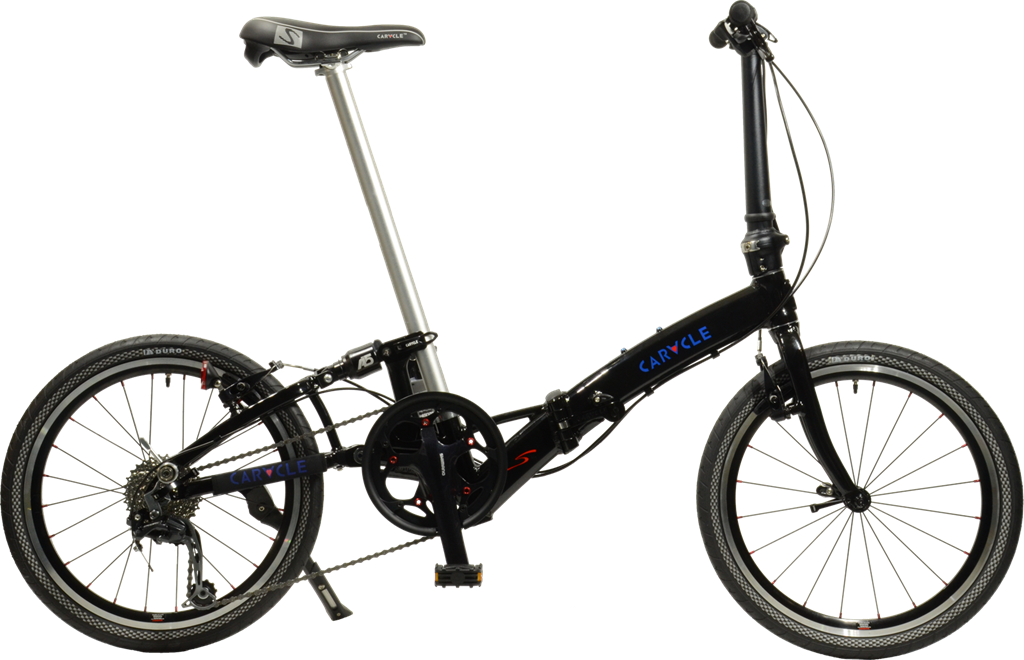

全景 161004_181816r0w1600 cs30sp_001r2 161006_113026r4
希望小売価格 129,600円+税 145,000円+税 138,800円+税
重量 約10.8kg (ペダル除く) 約9.7kg (ペダル除く) 約10.0kg (ペダル除く)
折りたたみサイズ 縦66.5(スポーツサドル装着時:65)×横48×幅33cm 縦65×横47×幅33cm 縦64.5×横47×幅33cm
付属品 取扱説明書、チェーンプロテクター、プロテクトパッド、ヘッドマーク 同左 同左
リム KINLIN XM-250 (ETRTO406) F20H/R24H (F ラジアル、R タンジェント) 【new!】非公開 (ETRTO406) F14H/R18H (F ラジアル、RR タンジェント、RL ラジアル) KINLIN XM-250 (ETRTO406) F20H/R24H (F ラジアル、R タンジェント)
ハブ JOY TECH A551SB(20H) F482SBI(24H) シマノ8-10S対応 【new!】非公開(F14H/R18H) シマノ8-11S対応 JOY TECH A551SB(20H) F482SBI(24H) シマノ8-10S対応
タイヤ DURO DB-7023 20×1.50 BSRDA(反射ライン) Panaracer MINITS TOUGH 20×1.25 同左
チューブ DURO 20×1.75 仏式 Panaracer 20×1.00-1.25 仏式 48mm 同左
サスペンション KIND SHOCK A5-RE 【new!】エラストマーサスペンション f.light KIND SHOCK A5-RE
ホイール固定クランプ 【new!】新型マグネットクランプ 【new!】新型マグネットクランプ アルミニウム合金製(リリースレバー付き)
サドル CARACLEコンフォートサドル 【new!】CARACLEスポーツサドル2
(カーボンレール)
CARACLEスポーツサドル
ハンドルバー アルミ製ライズバー
(幅520mm/クランプ径25.4mm)
【new!】Chalet Sports 軽量アルミ製ストレートバー (幅520mm/クランプ径25.4mm) アルミ製ストレートバー
(幅520mm/クランプ径25.4mm)
ハンドルポスト 固定長タイプ(12°) 【new!】テレスコピックハンドルポスト2(6°) ※自動ロック機構搭載 同左
グリップ VELO VLG-864-4AD3 LITEPRO 軽量タイプ+【new!】アルミ製バーエンドキャップ LITEPRO 軽量タイプ+プラスチック製バーエンドキャップ
ペダル VP-F55 無し(オプション) 同左
チタンボルト フレーム周辺3箇所 フレーム周辺6箇所 同左
フォト

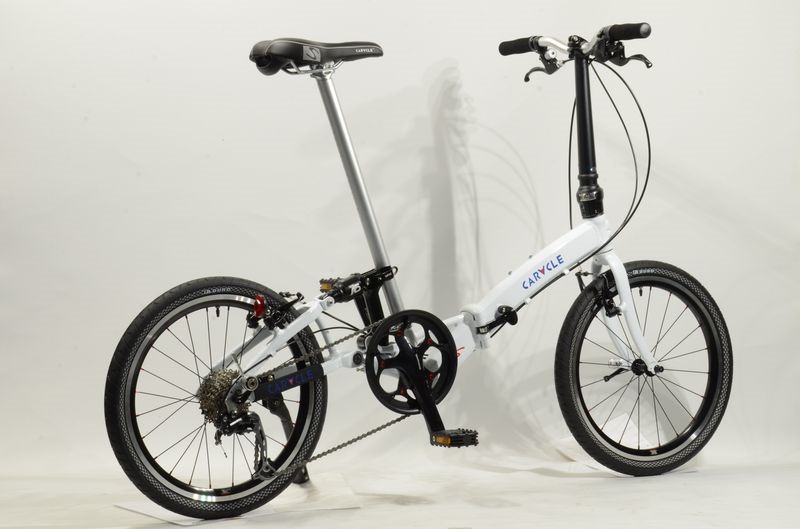

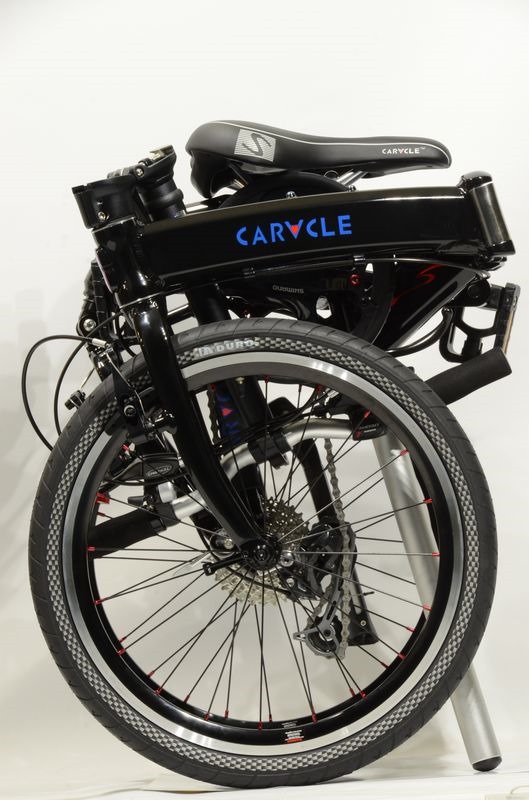

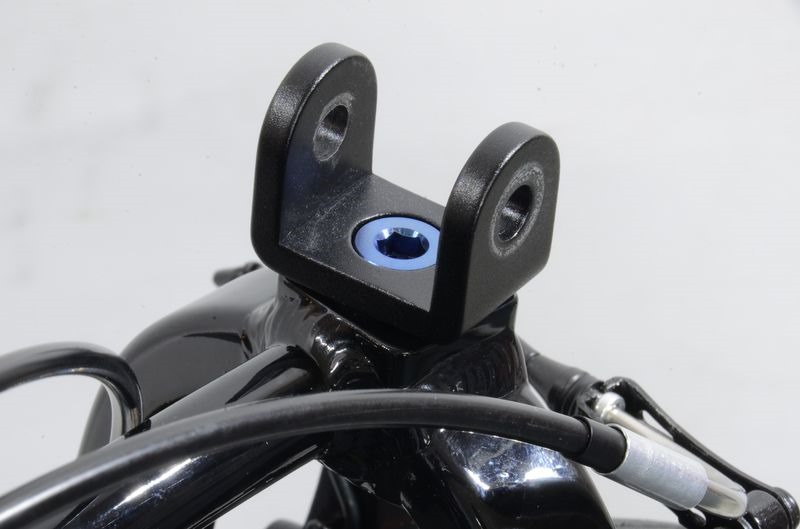

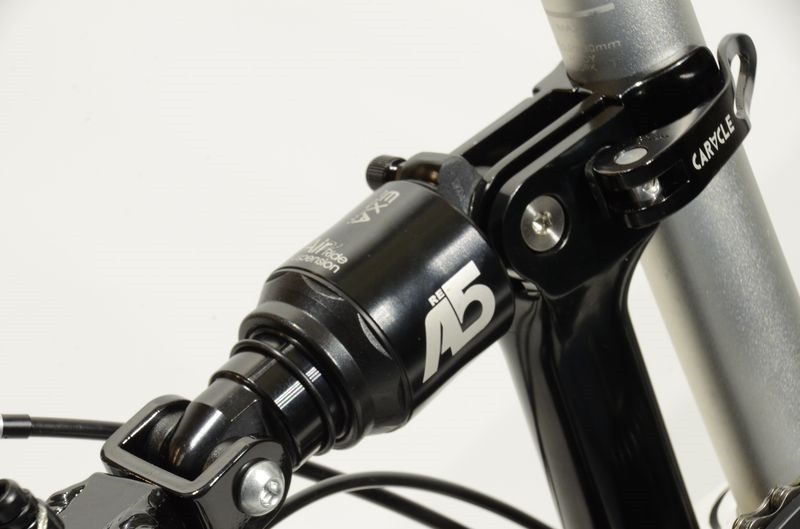

CARACLE-S(標準仕様/ホワイト)世界最小の折りたたみサイズ(標準仕様/ブラック)持ち運びに便利なハンドル付き(CARACLEコンフォートサドル)軽量・高性能のエアーサスペンション(標準仕様/ブラック)アクセサリー台座内蔵ヘッドプレート(標準仕様/レッド)大径ヘッドトップ固定ボルト(標準仕様/レッド)

CARACLE-S rev.3 スポーツ世界最小の折りたたみサイズ(スポーツ/レッド)

超軽量ホイール(前後計1090g)SORA、DEOREグレードシマノコンポーネント採用航空輸送対応超軽量サスペンションf.lightカーボンレールの超軽量サドル超軽量ストレートハンドルバー採用ヘッド固定プラグにアルミ製HPP23採用

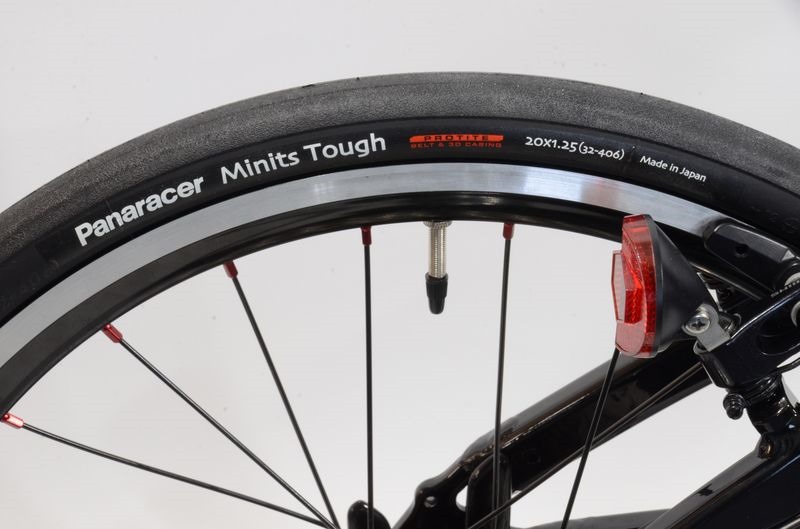

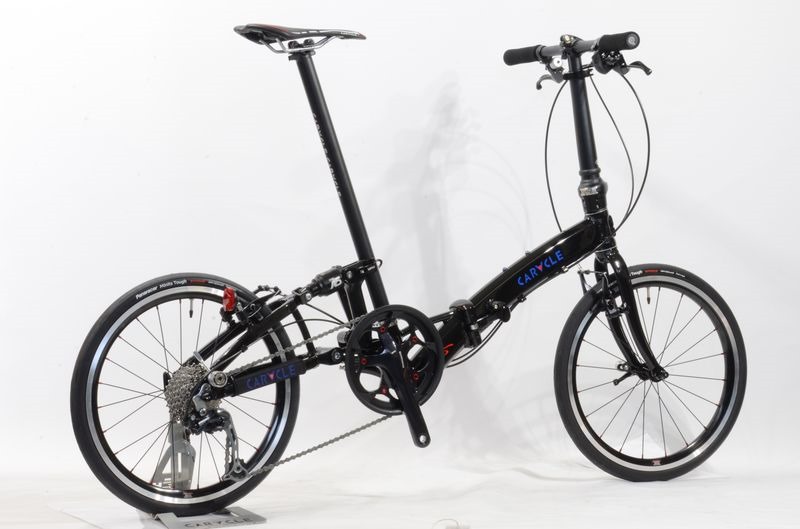

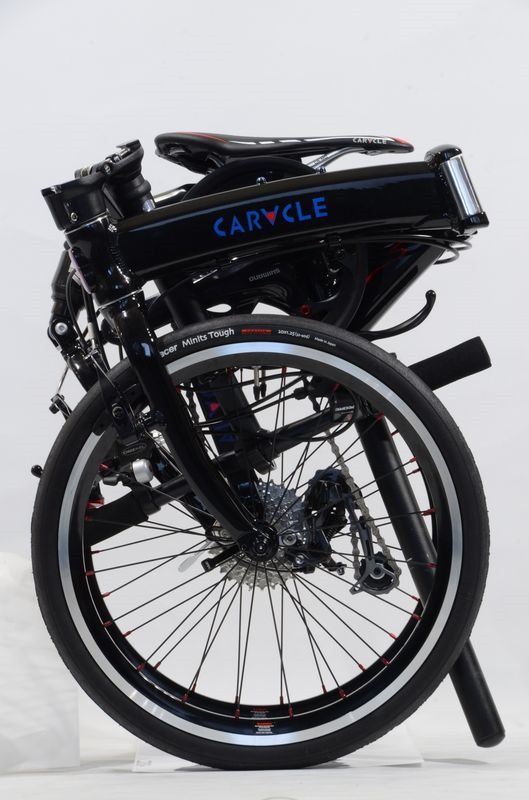

CARACLE-S(スポーツパッケージ/ブラック)世界最小の折りたたみサイズ(スポーツパッケージ/ブラック)超軽量薄型(CARACLEスポーツサドル)チタンボルト追加、合計7箇所(スポーツパッケージ/ブラック)Panaracer MINITS TOUGH 20×1.25(スポーツパッケージ)

※上の写真はrev.2です。rev2.1は、rev.3と同じ新型ハンドルポストを装着しています

※上の写真はオプションのシートポスト(ブラック)を装着しています。

発売時期 2019年06月20日発売 2019年06月20日発売 2019年01月20日発売

※ドロップバー+451ホイールモデル「スズカ・リミテッド」の詳細はこちらをご覧ください

■諸元(共通)

  • フレーム素材:6061アルミニウム(フレーム、フォーク)
  • 適応乗車重量:80kg以下 (乗員+荷物)
  • エンド幅(オーバーロックナット寸法):フロント:74mm / リア:130mm
  • ホイールベース長:106cm
  • 最終組立地:日本
  • フレームカラー:ホワイト/ブラック/レッド

■パーツ仕様(共通)

  • ブレーキアーチ:シマノBR-R353
  • ブレーキレバー:Tektro R599/R725
  • クランクセット:シマノ FC-R350 52Tシングル チェーンガード付き 170mm
  • ボトムブラケット:BB-RS500
  • スプロケット:シマノ CS-HG50-9S (11-30T)
  • シフター:シマノ デオーレ SL-M590
  • リアディレイラー:シマノ デオーレ RD-M592
  • シートポスト:アルミニウム合金製(径33.9mm/長さ630mm)

※仕様は予告なく変更する場合があります

■オプション

※オプションの一部は本体購入時に差額交換が可能です。交換料金等の詳細は販売店様を通じてご確認下さい。

専用スタンド [CARACLE-S 2017用]CARACLE-Sの折りたたみサイズ
に影響しない専用スタンド
CSキックスタンド ライト
[新発売]
軽量タイプの
CARACLE-S専用スタンド
op042_002r
[新発売]
軽量コンパクトになった
専用輪行袋(460g→320g)
トレバッグ用キャスターEトレバッグに装着すれば
車体を露出せずに転がして
運搬可能(JR対応)
op041_002[新発売]
CARACLE-Sを肩掛けで持ち運べる
[トレバッグ2/トレバッグCOZ用]
マッドガードDXVステー採用で固定力と防御機能が高いCARACLE-S用マッドガード
CARACLEシートポスト 標準品 (ブラック)精悍なブラックカラーのシートポスト
※摩擦による色落ちが生じますので、
頻繁な折りたたみには不向きです
テレスコピックシートポスト高身長の方でもスポーツポジションが
取れる、二段式超ロングシートポスト
op045_001
[新発売]
小径車の軽量化に有効な
超ロングサイズのカーボン製
wellgo MG-8 QRD ビンディングペダル

超軽量マグネシウム製の着脱式
ビンディングペダル (SPD互換)
工具不要で1秒着脱

wellgo M138 QRD フラットペダル

超軽量マグネシウム製の
着脱式フラットペダル
工具不要で1秒着脱

161005_135732s1
[新発売]

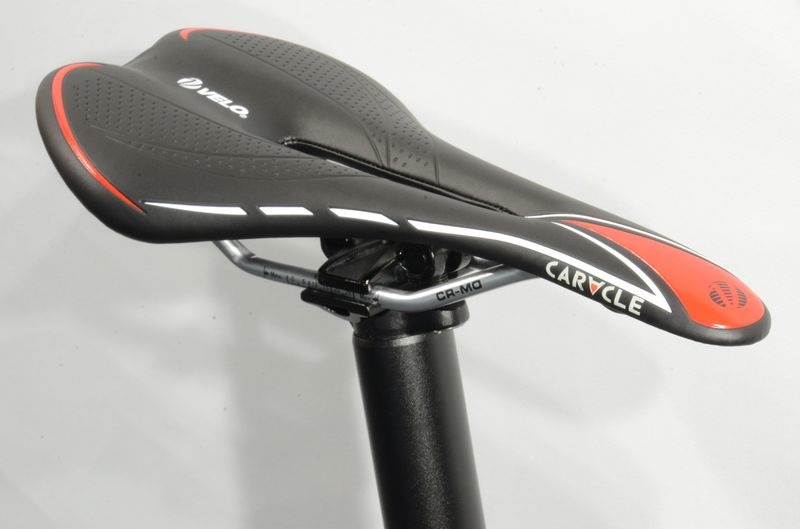

折りたたみサイズが
最もコンパクトになる超薄型サドル
pa170_001r3[新発売]
カーボンレールの超軽量サドル
滑り止めプリント
CARACLEスーツケース CL-281

CARACLE-S (20インチHE406)にジャストフィットする追加航空料金不要サイズのスーツケース

CARACLE HPP23 超軽量ハンドルポスト固定プラグ
7075アルミ製(43g→9g)
※2017(rev.2)モデル以降用
CARACLE CCセイバー

走行中のチェーン脱落を抑制

2wayリードパイプ シフトアウターの経路変換や
Vブレーキ用にも使用できる
シフト&ブレーキ両用リードパイプ
テレスコピックハンドルポスト2 [CARACLE-S用]自動ロック機構搭載
ハンドル高調整可 [上下140mm]

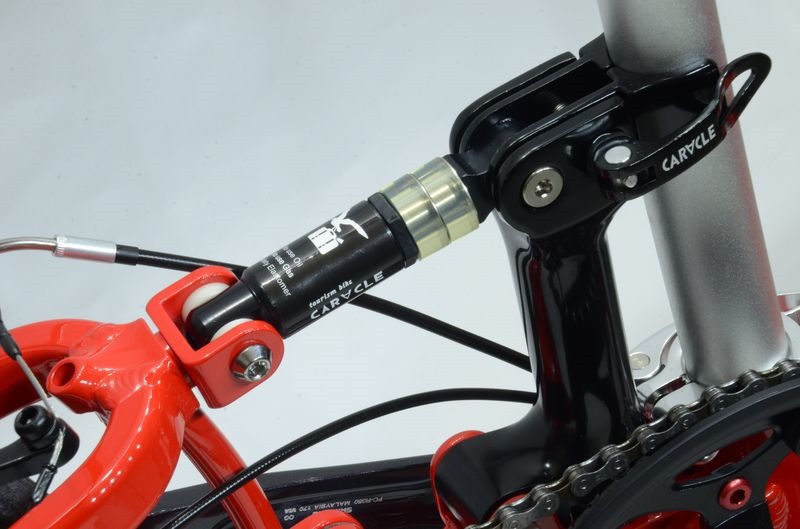

エラストマーサスペンション f.light [CARACLE-S用]
[新発売]
航空輸送対応サスペンション
超軽量約100g [チタンシャフト]
cs30sp_007r2cs30sp_006r4
[新発売]

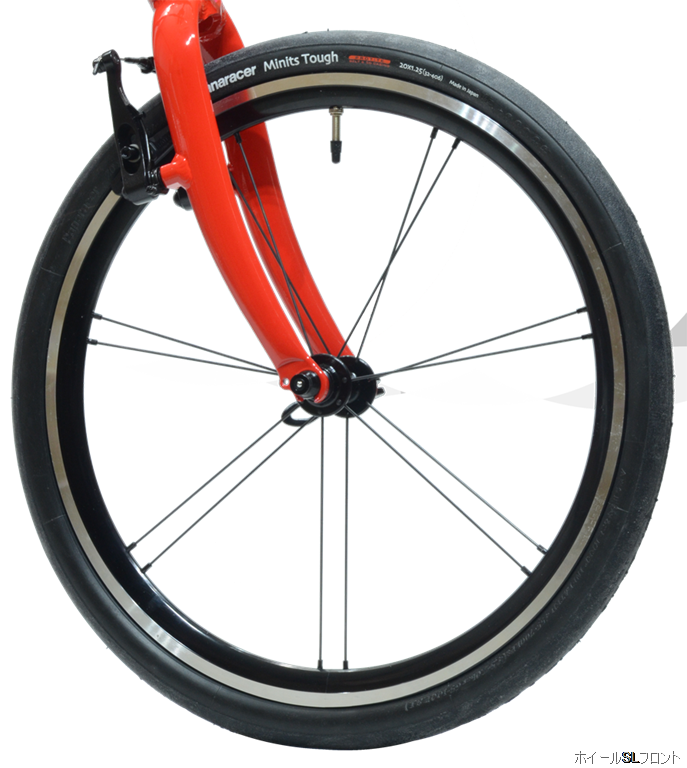

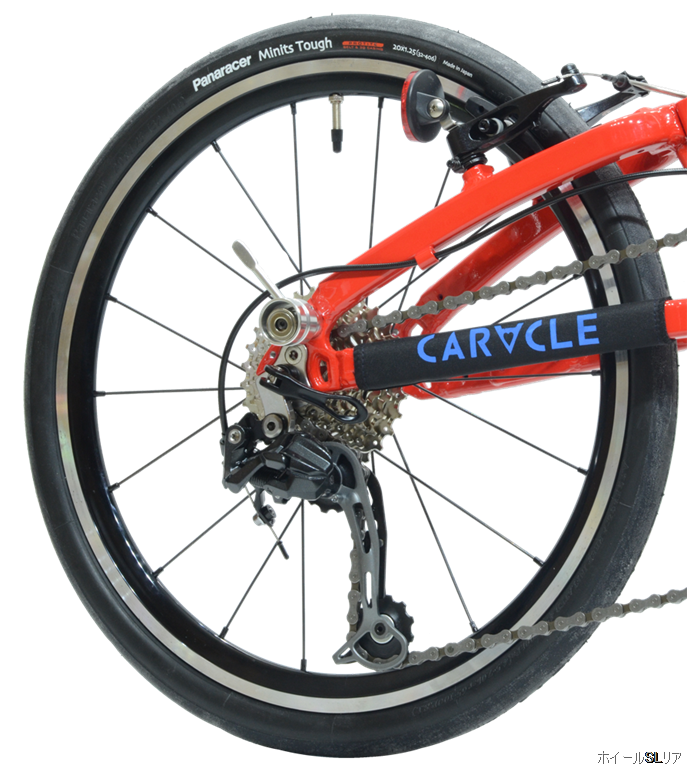

約1,090gの超軽量ホイール
20インチHE(406)F74mm/R130mm
CSプチエンドバー
[新発売]
折りたたみに影響しない、
超小型バーエンドバー
op052_001r02
[新発売]
折りたたみサイズに影響しない
ワンタッチ着脱マッドガード

■折りたたみ手順(画像)

折りたたみ手順

■折りたたみ手順(動画)

NG編を含め6本の動画をこちらにまとめています→CARACLE-S折りたたみ動画の新バージョン

■JIS基準(D9301)フレーム耐久性試験合格

CARACLE-Sはダイヤモンド型試験条件(10万回)で、JIS基準のフレーム耐久性試験に合格しています。これは、折りたたみ自転車(非ダイヤモンド形)条件より、荷重、加速度、回数が増したもので、ロードバイク等と同じ基準です。長期間安心して乗車いただける耐久性が、試験によって裏付けられました。

jis_d9301_170130

■お断り

  • フレーム、各パーツには製法上個体差が生じます。掲載した重量は参考値であり、保証するものではありません。
  • 本商品の耐荷重は乗員と荷物を合わせて80kg未満です。後方に張り出した大型サドルバッグやシートポスト装着キャリアなど、局所的な負荷を伴う重量物の積載は車体やパーツの破損を招く恐れがあるので避けて下さい。
  • 価格、仕様などは予告なく変更になる場合があります。
  • 本ページに掲載した画像や動画は旧モデルや試作車、改造車を含むため、販売商品と一部仕様が異なります。

■詐欺通販サイトにご注意下さい

「著しい低価格」「支払が振込のみ」「販売店リストに未掲載」といった業者は、詐欺の可能性があります。
CARACLE-Sは安全性と高性能を維持するために、ノウハウを備えた技術者による定期的なメンテナンスが必要です。
また、納入時には体型に合わせたフィッティングや、安全指導を受けることが望ましいと考えます。
その観点からも、ご購入は通信販売を避け、CARACLE販売店やお近くのサイクルプロショップに相談されることをお勧めします。
