マッドガードQR [CARACLE/ChaletSportsシリーズ用]

CARACLEロゴ
chalet sports logo

CARACLE/ChaletSportsシリーズ機能向上パーツ

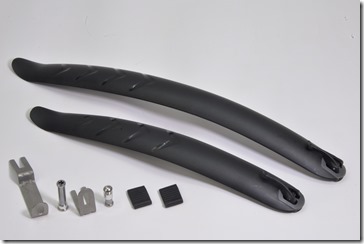

op060_058
マッドガードQR02 for CS406/CZ
[CARACLE-S rev.3以降/CARACLE-COZ/Chalet-COZ用]

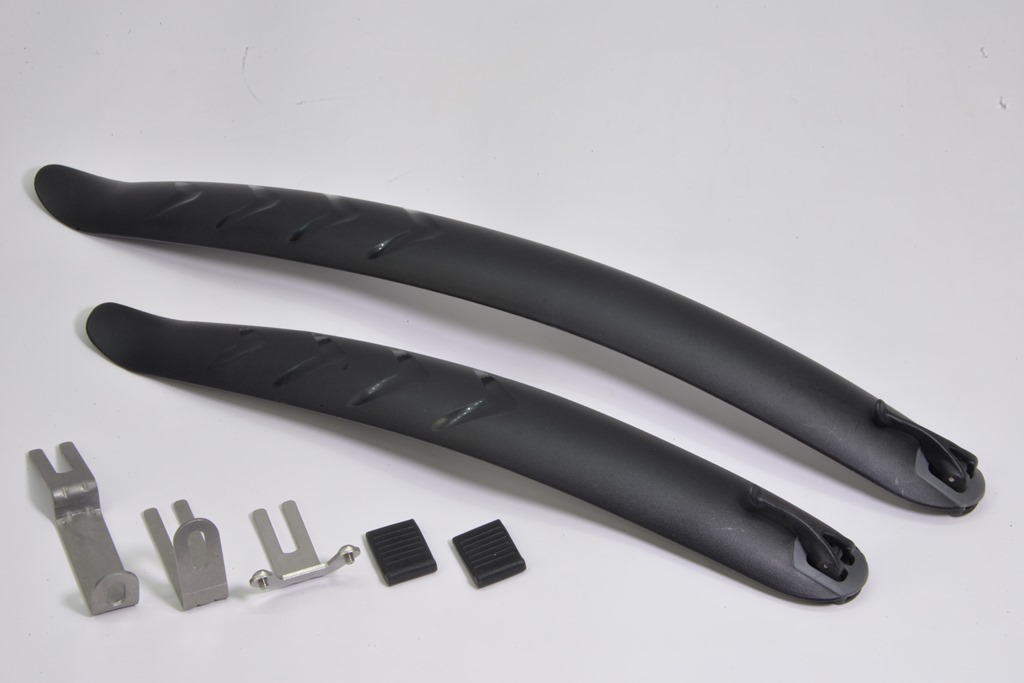

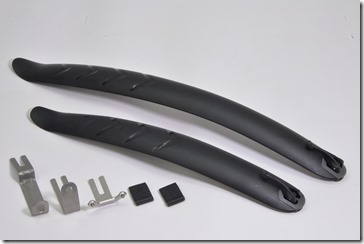

op139_001
マッドガードQR04 for CS451
[CARACLE-S 451RS/スズカ・リミテッド用]

CARACLE/ChaletSportsシリーズ専用マッドガード
ワンタッチ着脱で折りたたみサイズが大きくならない

◆マッドガードQR02 for CS406/CZ [CARACLE-S rev.3/CARACLE-COZ/Chalet-COZ用]◆

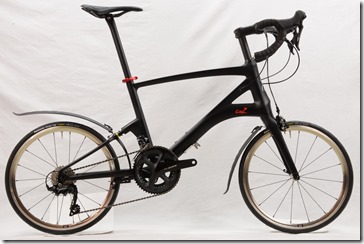

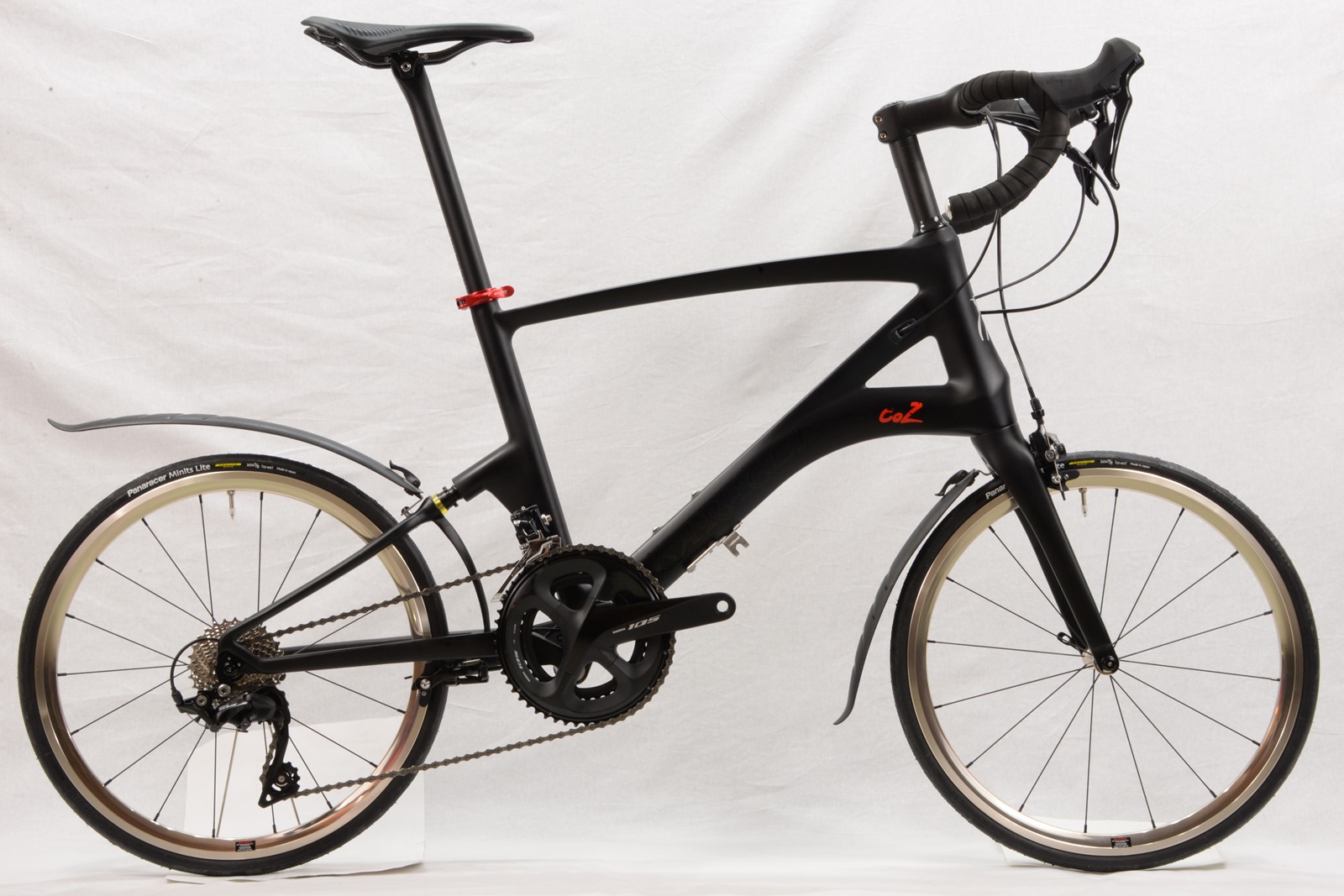

op052_005
QR02装着例
[CARACLE-COZ RB]

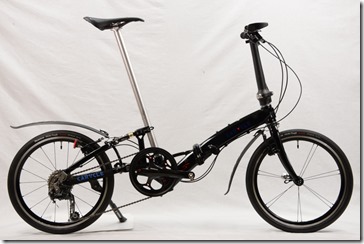

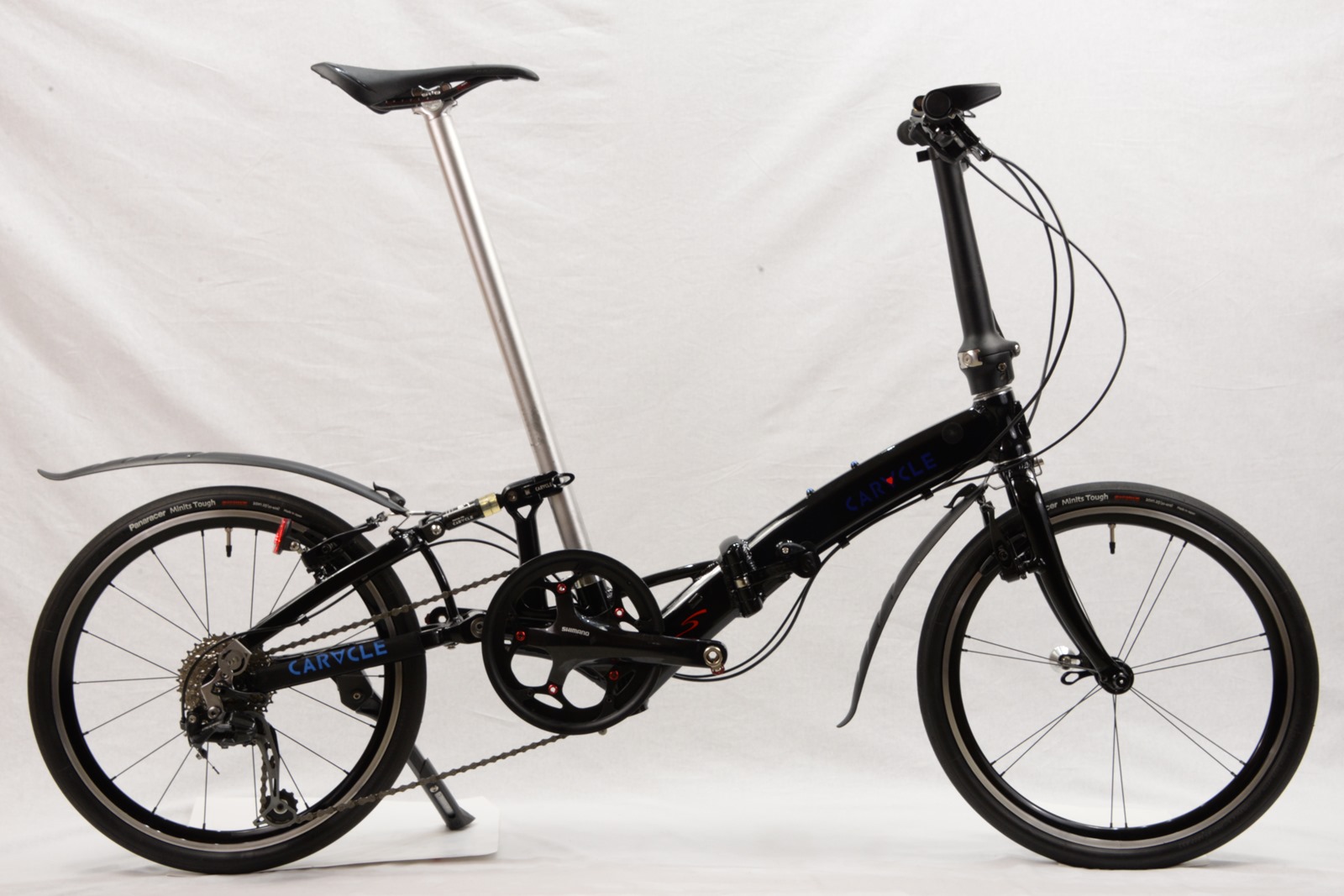

op052_030
QR02装着例
[CARACLE-S rev.3(スポーツ)]

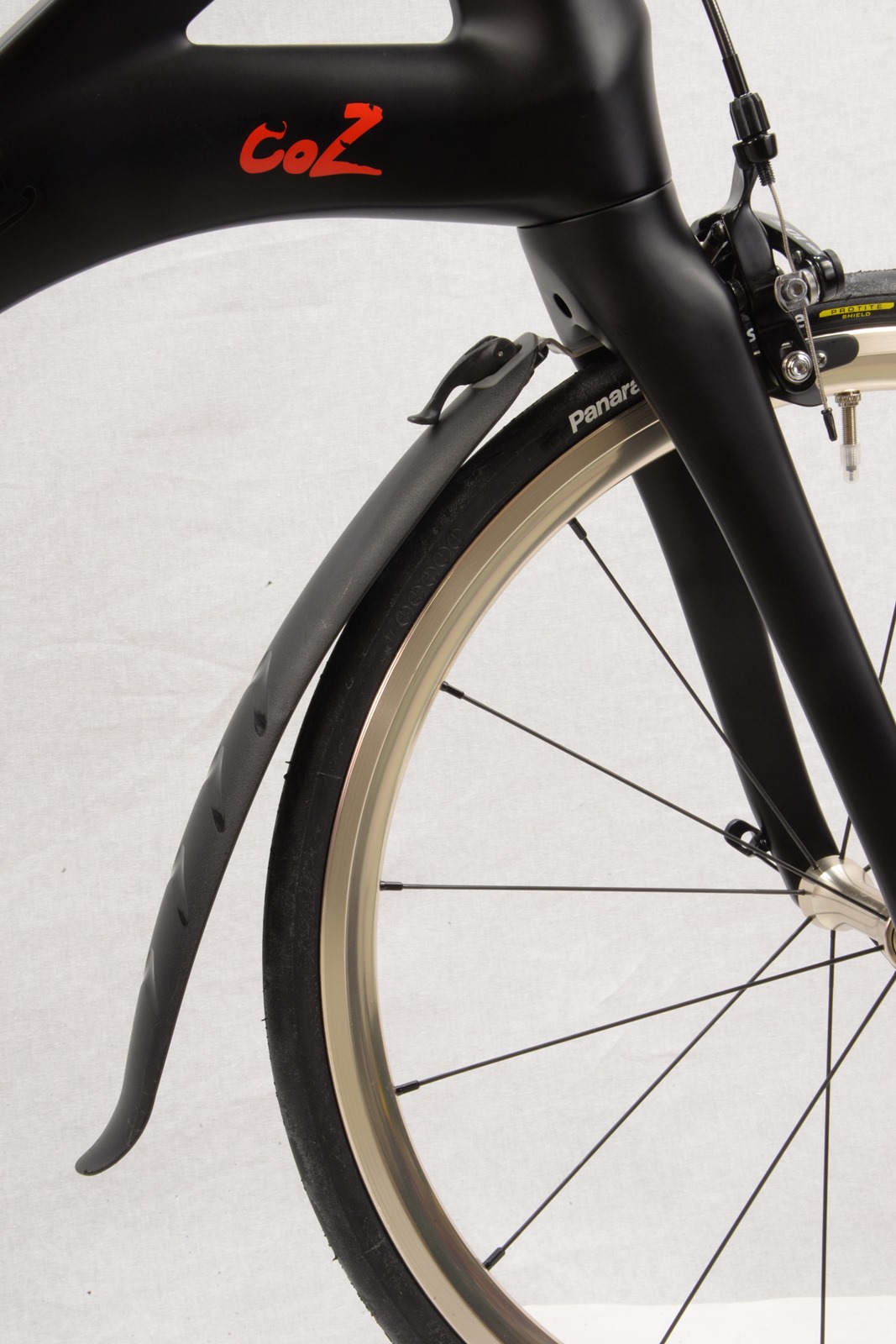

op052_006

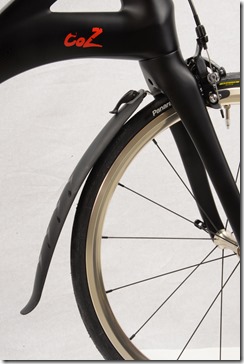

QR02フロントガード装着例
[CARACLE-COZ RB]

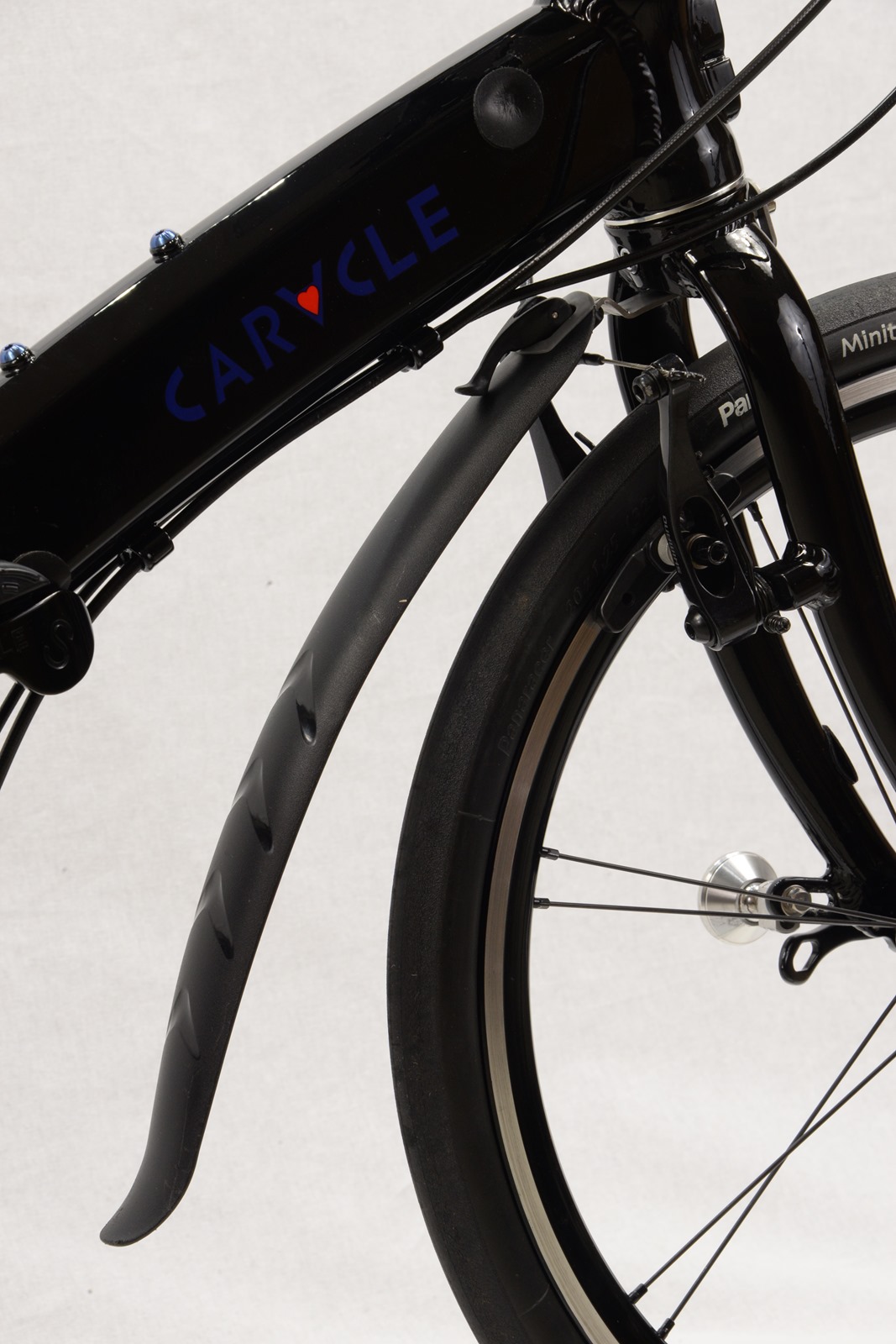

op052_033

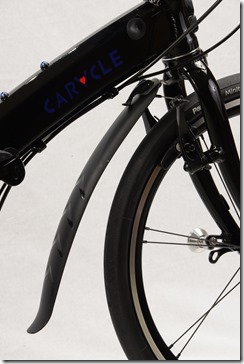

QR02フロントガード装着例
[CARACLE-S rev.3(スポーツ)]

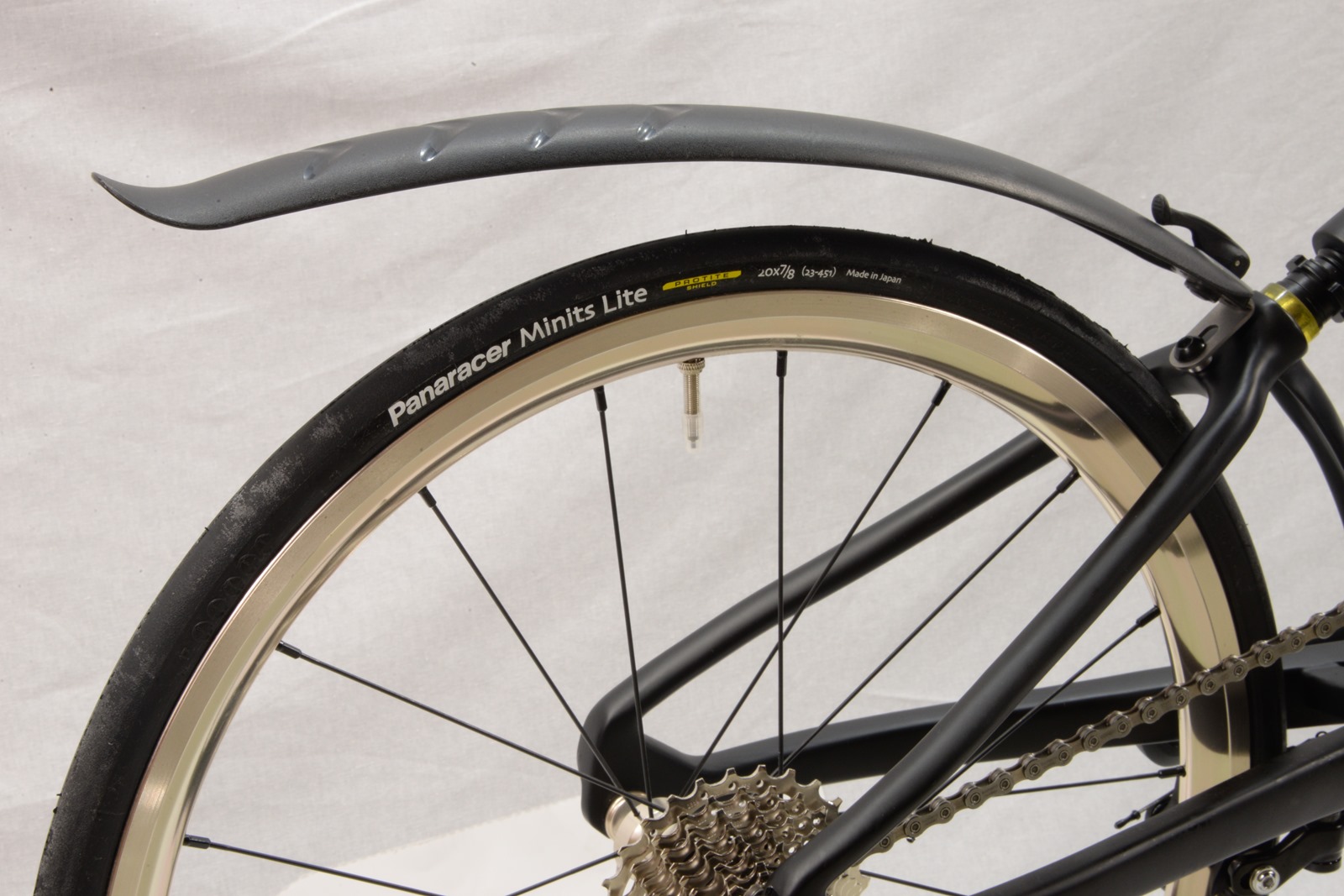

op052_007

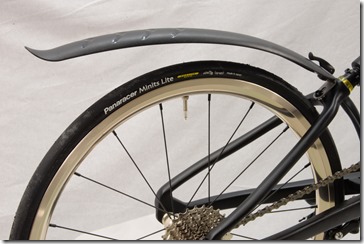

QR02リアガード装着例
[CARACLE-COZ RB]

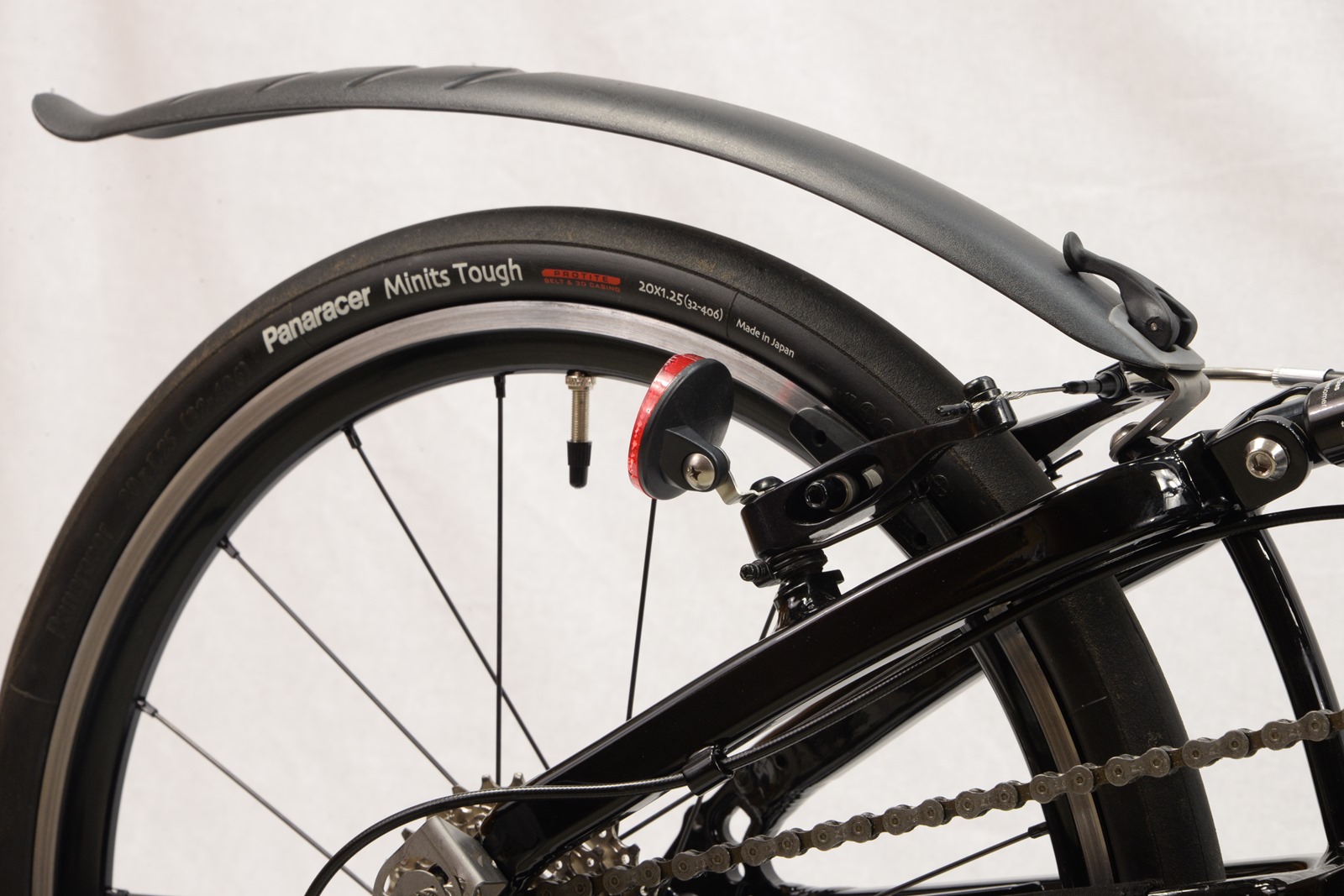

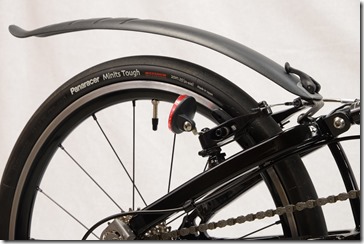

op052_034
QR02リアガード装着例
[CARACLE-S rev.3(スポーツ)]

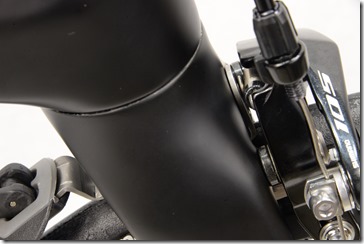

op052_010

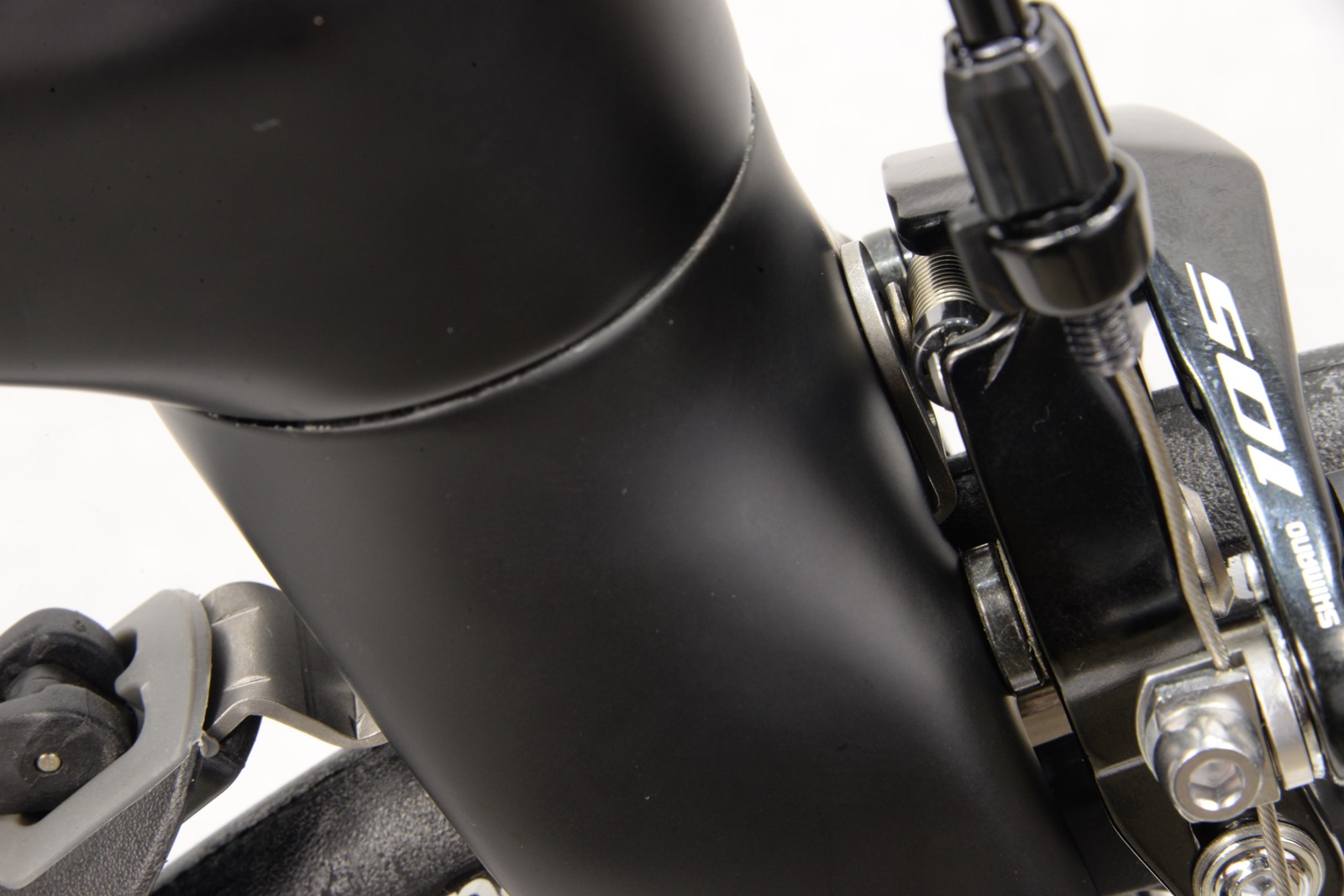

専用設計の取付プレートを付属ボルトで装着します
(QR02フロント) [CARACLE-COZ RB]

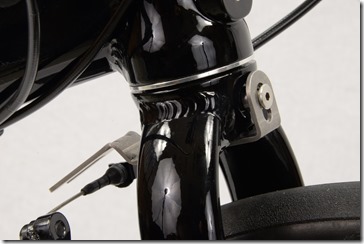

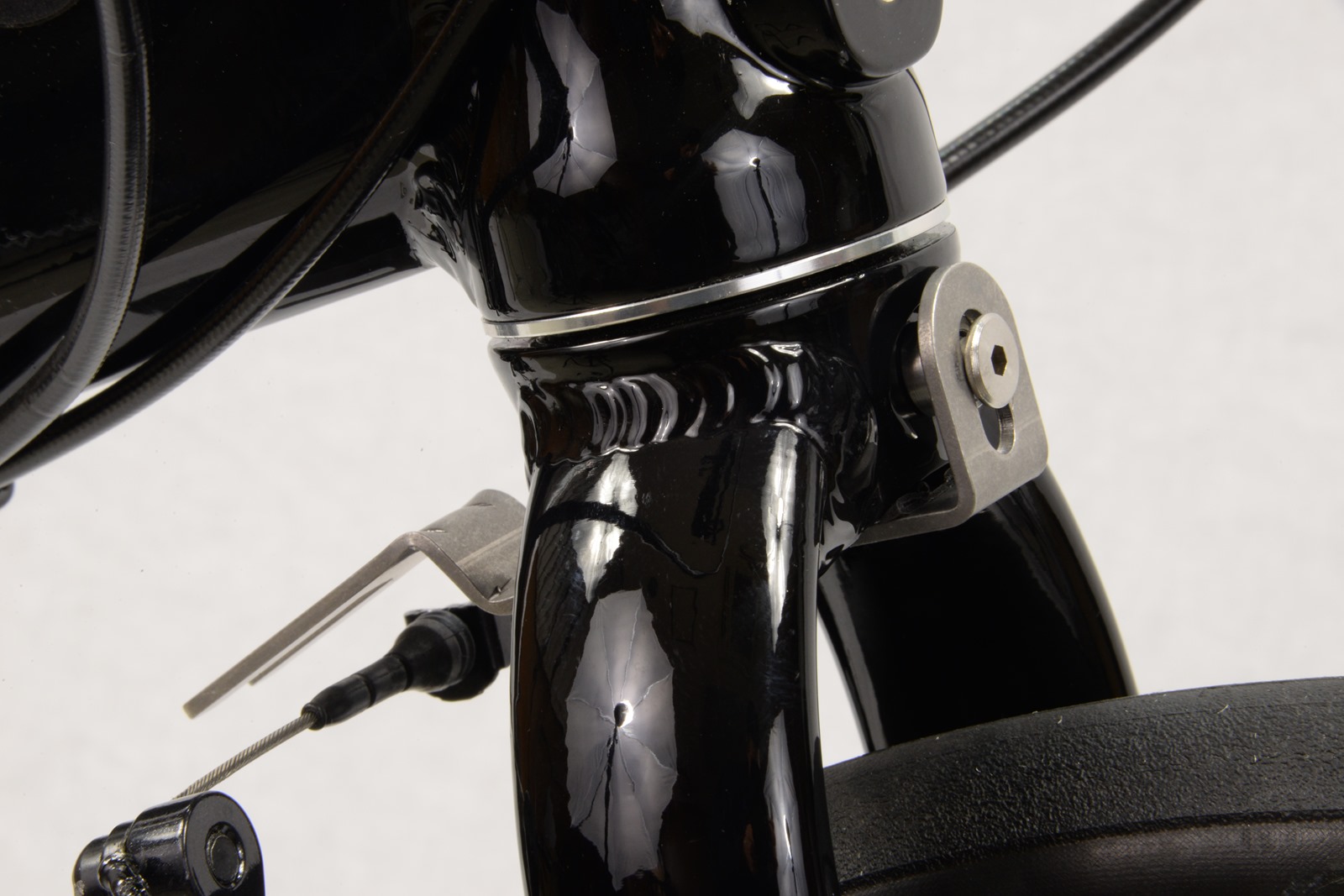

op052_041
専用設計の取付プレートを付属ボルトで装着します
(QR02フロント) [CARACLE-S rev.3(スポーツ)]

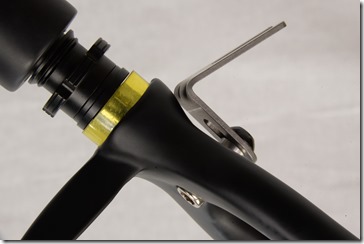

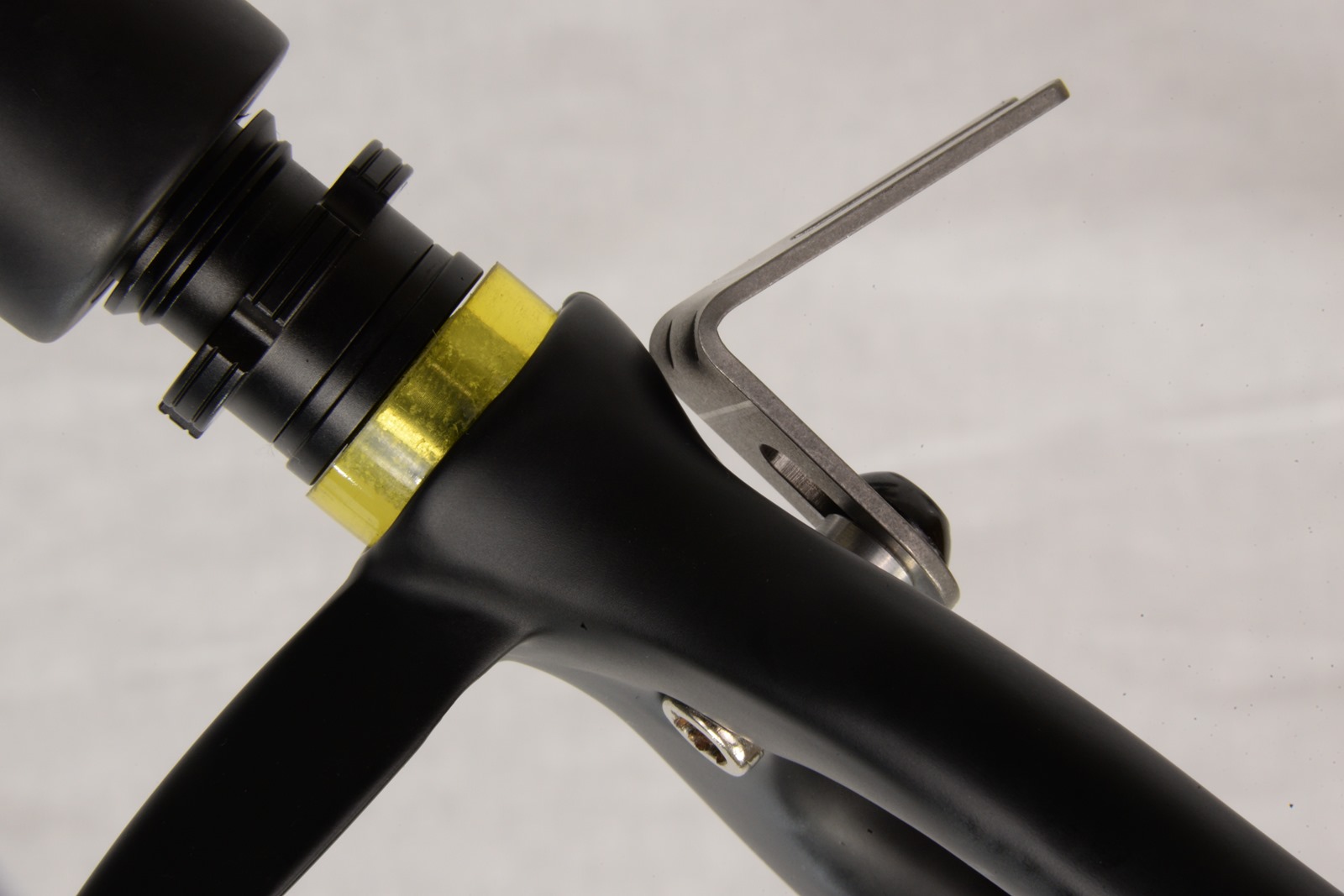

op052_014
専用設計の取付プレートを付属ボルトで装着します
(QR02リア) [CARACLE-COZ RB]

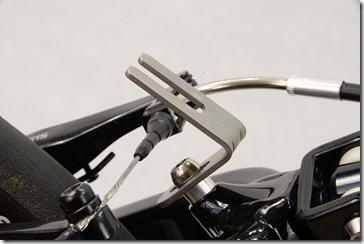

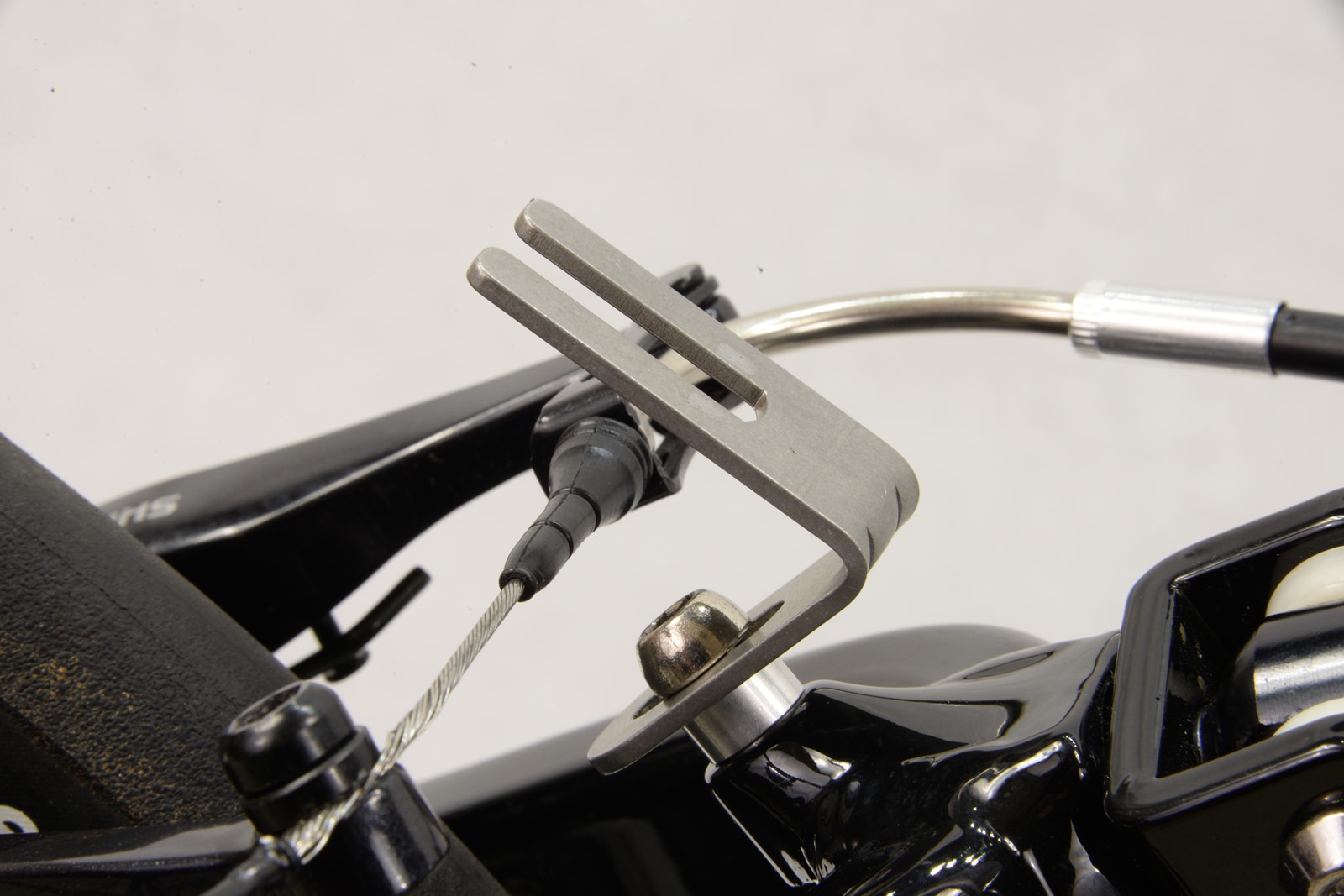

op052_042
専用設計の取付プレートを付属ボルトで装着します
(QR02リア) [CARACLE-S rev.3(スポーツ)]

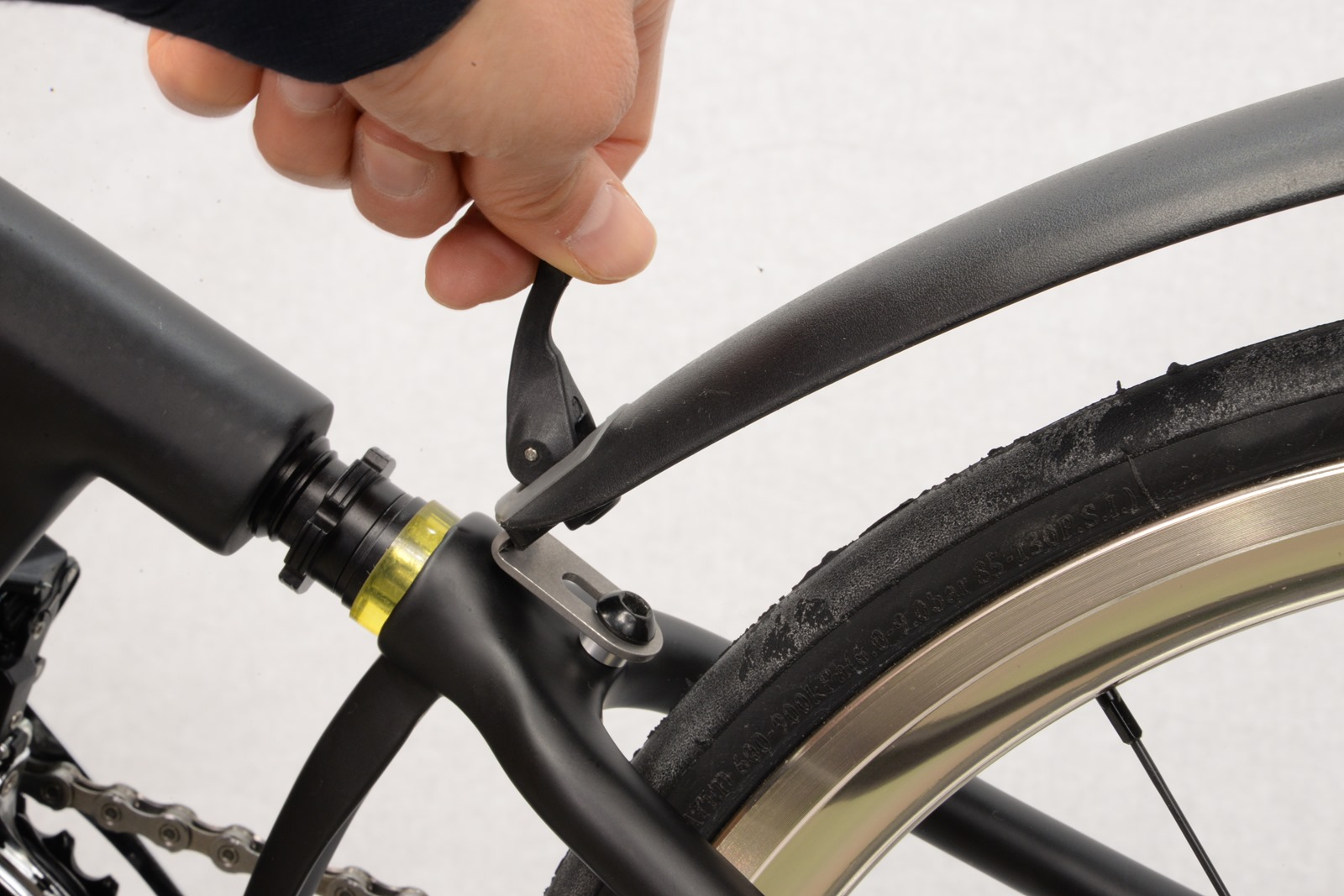

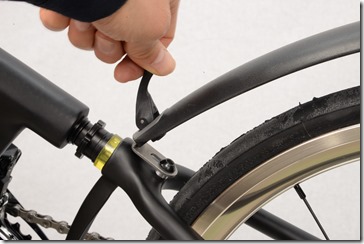

op052_017
ワンタッチで簡単に着脱
(QR02リア) [CARACLE-COZ RB]

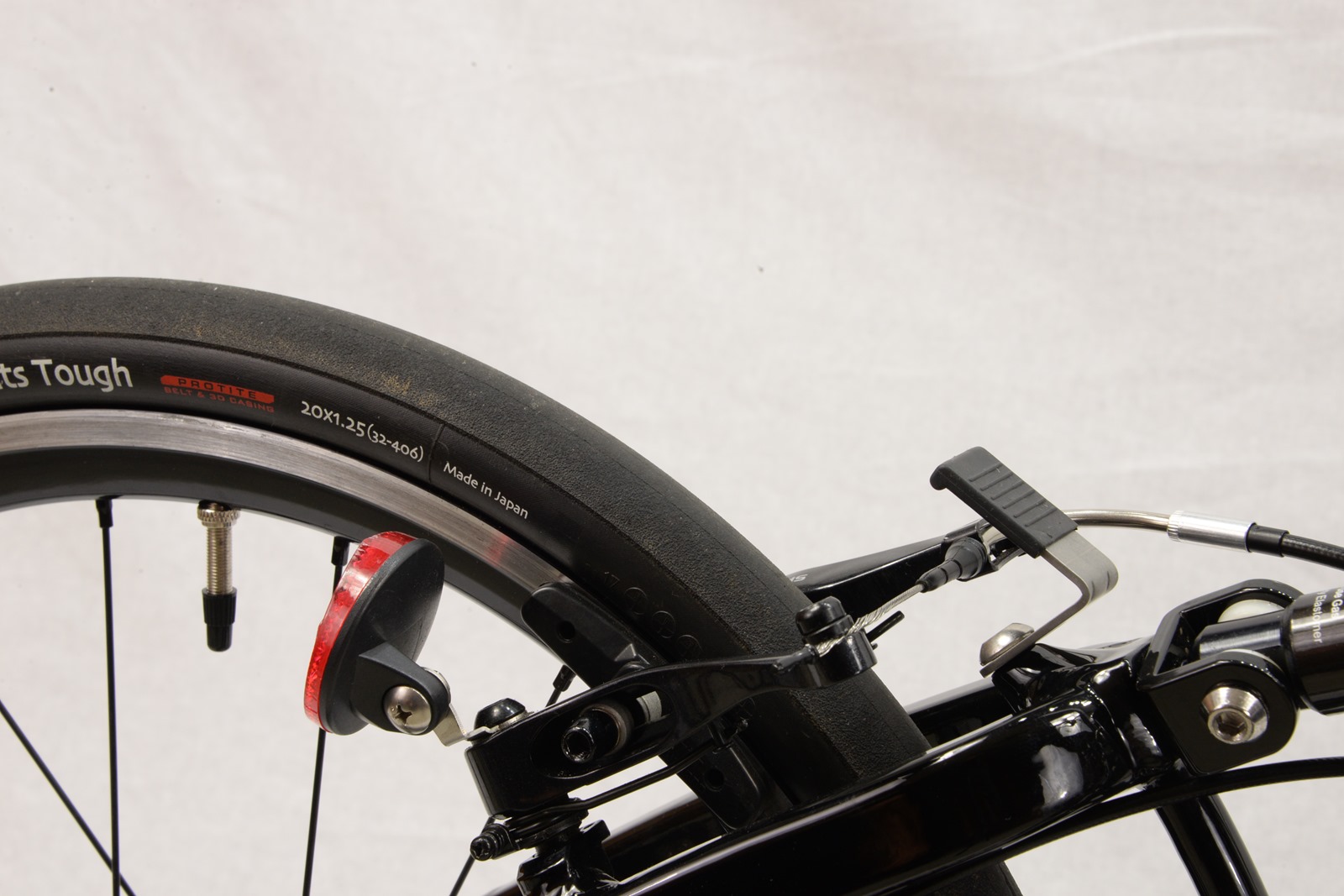

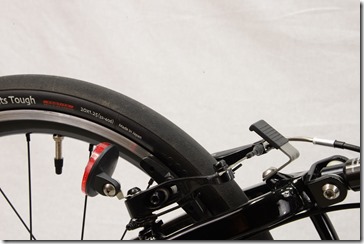

op052_040
プレート保護カバー付属
(QR02リア) [CARACLE-S rev.3(スポーツ)]

※画像は試作品であり、発売品はプレートやボルト類の仕様が変わります

◆マッドガードQR04 for CS451 [CARACLE-S 451RS/スズカ・リミテッド用]◆

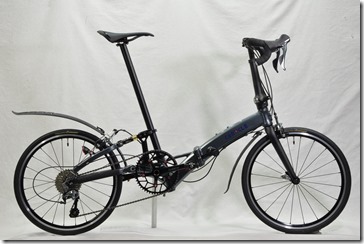

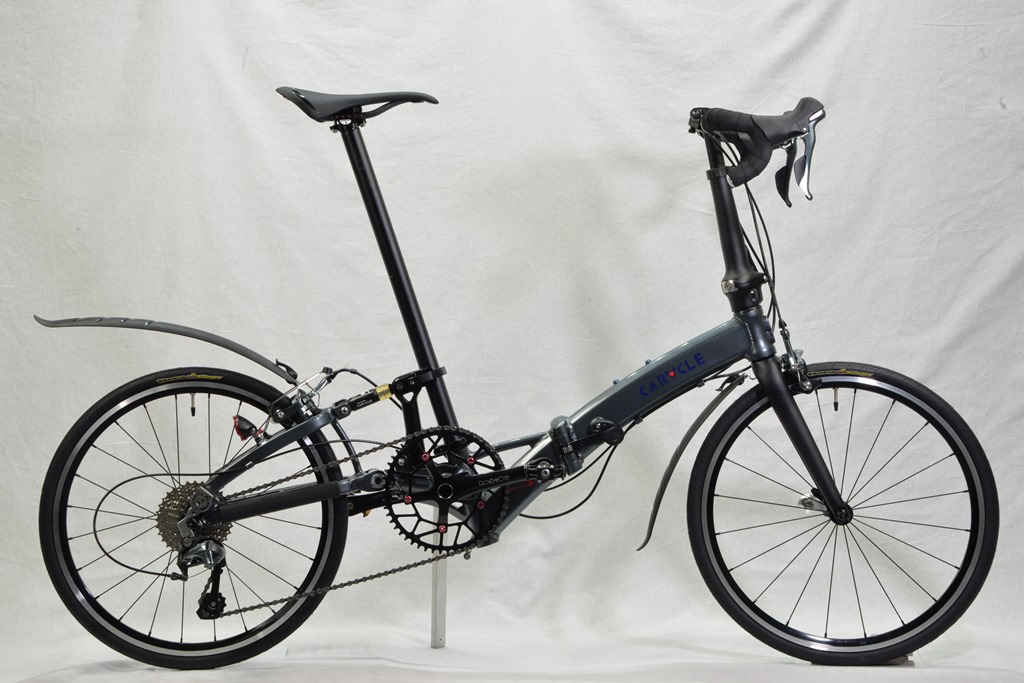

op139_002
QR04装着例(CSリアブレーキバンパーRS1併用)
[CARACLE-S 451RS]

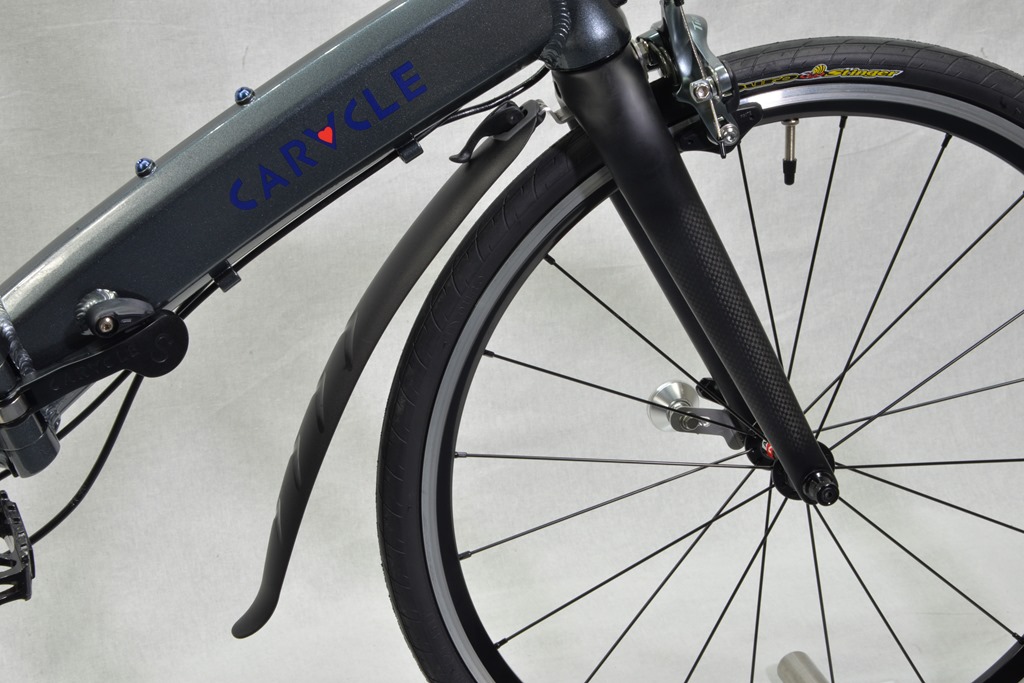

op139_003

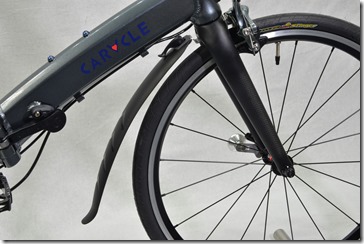

QR04フロントガード装着例
[CARACLE-S 451RS]

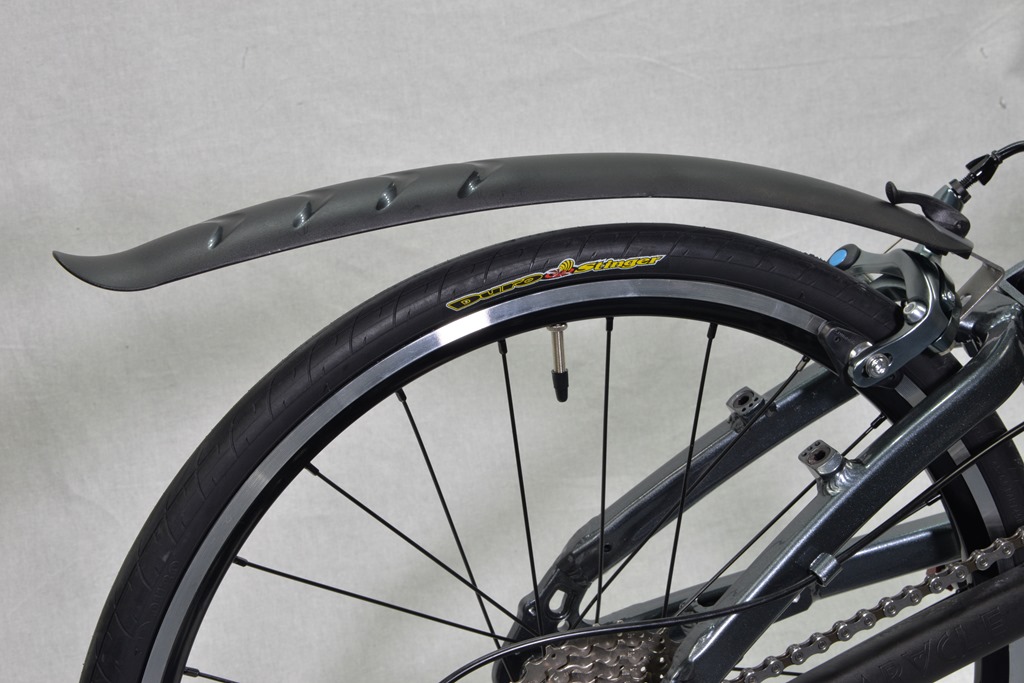

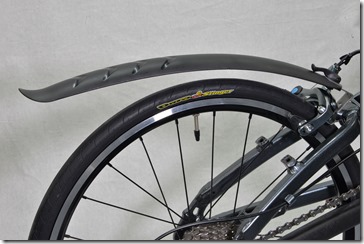

op139_004
QR04リアガード装着例(リアブレーキバンパー併用無し)
[CARACLE-S 451RS]

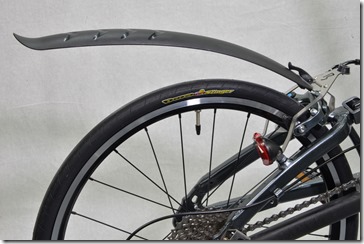

op139_006

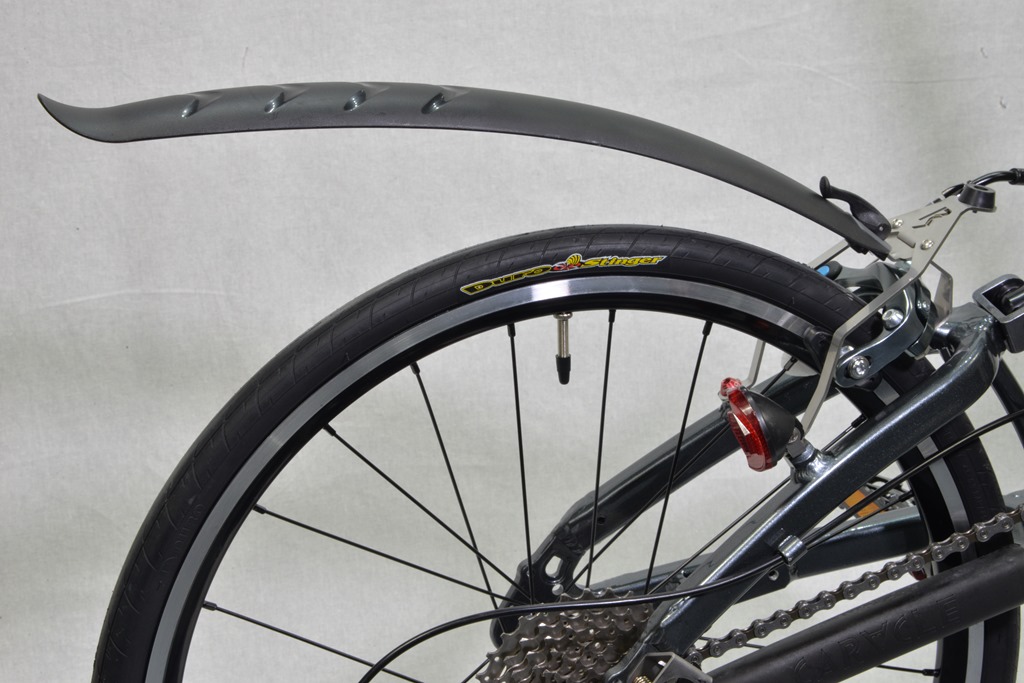

QR04リアガード装着例(CSリアブレーキバンパーRS1併用)
[CARACLE-S 451RS]

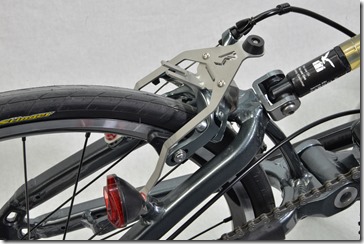

op139_007
CSリアブレーキバンパーRS1使用時に装着できる
専用プレートも付属
[CARACLE-S 451RS]

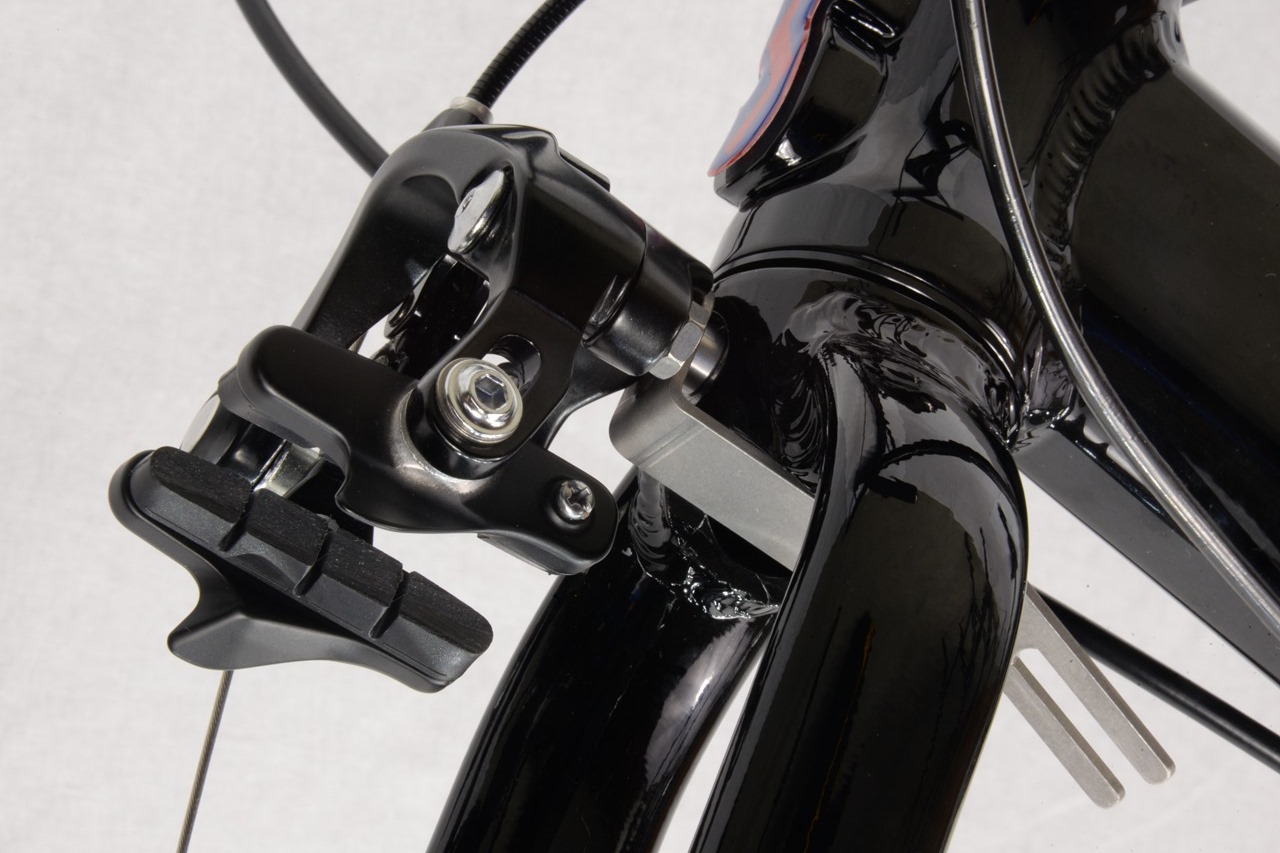

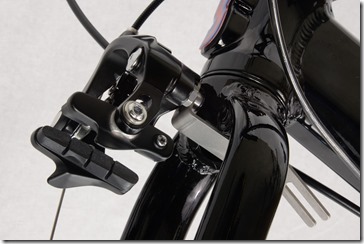

cs30dr_090
専用設計の取付プレートをブレーキシャフトに
挟みます(フロント)[スズカ・リミテッド]

※画像は試作品であり、発売品はプレートやボルト類の仕様が変わります

特徴

  • QRレバーにワンタッチ着脱 [晴天時や折りたたみ時に、簡単に外せる]
  • 折りたたみサイズを大きくしない
  • ナロータイヤに合わせたスポーティーデザイン
  • 超軽量 [約160g(ガード+ QR01取付プレート)]
  • 専用設計の日本製取付プレート [CARACLE、ChaletSportsシリーズにジャストフィット]
  • ステンレススチール製取付プレート [錆びにくい]

解説

スポーツ性の高いCARACLEシリーズやChaletSportsシリーズに似合う、ナローデザインの専用マッドガードです。

QRレバーでワンタッチで着脱できるので、晴天時や折りたたみ時には簡単に取り外せます。折り曲げても元に戻る柔軟性を備え、取り外すことで折りたたみサイズを一切大きくしないので、CARACLE-Sのスーツケース収納時の妨げになりません。

スポーツライドに適した約160gの超軽量。折りたたみ時にはすき間に差し込めるコンパクトでサイズながら、本来は26インチ~700C用の長さを採用しています。一般的な20インチ用マッドガードとは比べ物にならない防御性能で、しっかり泥水を受け止めます。

ガードは定評のあるサニーウィル製を採用。取付プレートはテック・ワン自社工場で製造した専用設計品。レーザーカットと熟練工による曲げ加工で、精密な寸法と最適な角度を実現しています。錆びにくいステンレススチール製で、雨中使用も安心です。

汚水を受け止める機能的な面はもちろんですが、横から見たときに美しく見えるよう、CARACLE-SやCARACLE-COZはチェーンステイブリッジとシートステイブリッジを繋ぐステーの延長線に来る高さと角度にこだわりました。マッドガードも疎かにしないのが、CARACLE & ChaletSportsです。

2023年11月よりCARACLE-S 451RSに対応する新タイプQR04を発売しました。リア用の取付プレートをキャリパーブレーキの上側を通すことで、従来のQR01よりタイヤクリアランスを確保し、1インチ(25mm)幅タイヤの使用を可能にしました。CSリアブレーキバンパーRS1に装着して併用できる専用取付プレートも付属しています。QR04はスズカ・リミテッドにも装着可能ですが、CSリアブレーキバンパーTi台座限定版との併用はできません。

諸元

■マッドガードQR02 for CS406/CZ

  • 希望小売価格:5,800円(税込6,380円)
  • 発注コード:T1-OP060
  • 重量:約160g(ガード+取付プレート)
  • サイズ:幅46mm(最大部)、リアガード長44cm、フロントガード長35cm
  • 材質:ポリプロピレン(ガード)、ステンレス(取付プレート)
  • カラー:ブラック
  • 対応モデル:CARACLE-S rev.4.xCARACLE-S rev.3.xCARACLE-COZ
    rev.0(基本/ライト/アルテグラ)
    Chalet-COZ(FLAT/DROP)
  • 付属品:取付プレート、プレート保護カバー、取付ボルト類
  • 発売時期:2020年05月

■マッドガードQR04 for CS451

  • 希望小売価格:5,800円(税込6,380円)
  • 発注コード:T1-OP139
  • 重量:確認中
  • サイズ:幅46mm(最大部)、リアガード長44cm、フロントガード長35cm
  • 材質:ポリプロピレン(ガード)、ステンレス(取付プレート)
  • カラー:ブラック
  • 対応モデル:CARACLE-S 451RS rev4.2CARACLE-S rev.3 スズカ・リミテッド
  • 付属品:取付プレート(CSリアブレーキバンパーRS1装着用含む)、プレート保護カバー
  • 発売時期:2023年11月

※仕様は予告なく変更する場合があります

CARACLE-S装着可能車の確認方法

160803_102411 マッドガードQRは2018年以前に製造したCARACLE-Sには未対応です。BB(前クランク軸部)下面左側に刻印された車体番号をご確認下さい。

  • 車体番号 3228xxxxxx の406ホイールモデル[ショートVブレーキ] →QR02装着可能
  • 車体番号 3228xxxxxx の451ホイールモデル[キャリパーブレーキ] →QR04装着可能
  • 車体番号 2331xxxxxx の406ホイールモデル[ショートVブレーキ] →QR02装着可能
  • 車体番号 2331xxxxxx の451ホイールモデル[キャリパーブレーキ] →QR04装着可能
  • 車体番号 ZX1809xxxx の406ホイールモデル[ショートVブレーキ] →QR02装着可能
  • 車体番号 ZX1809xxxx の451ホイールモデル[キャリパーブレーキ] →QR04装着可能
  • 車体番号 K20BGGxxxx →マッドガードQR未対応
  • 車体番号 CS160xxxx →マッドガードQR未対応
  • 車体番号 TOC-S06AH 10xxx →マッドガードQR未対応

注意事項

  • 取付プレートの装着には工具が必要です。装着が適切でない場合、車輪に巻き込んで転倒するなど、重大な危険を招く恐れがあります。充分な技量が伴わない場合は、本体ご購入店で装着していただくことをお薦めします。
  • タイヤサイズの変更など、出荷時とパーツが変化している場合、装着や使用に支障が生じることがあります。
