CARACLE-COZ DB(ディスクブレーキ) rev.0 [20インチWO451]

【お知らせ】
各モデル定番マットブラック→M欠品中(次回入荷後価格変更)/L在庫あり
各モデル限定マットPホワイト→完売
各モデル限定キャンディブルー→完売
各モデル限定キャンディレッド→完売(撮影使用R7100Di2完成車Mサイズ1台のみ残)
(2024-01-30現在)


★2023限定カラー《キャンディレッド撮影使用車1台のみ残》

cz027_003r1

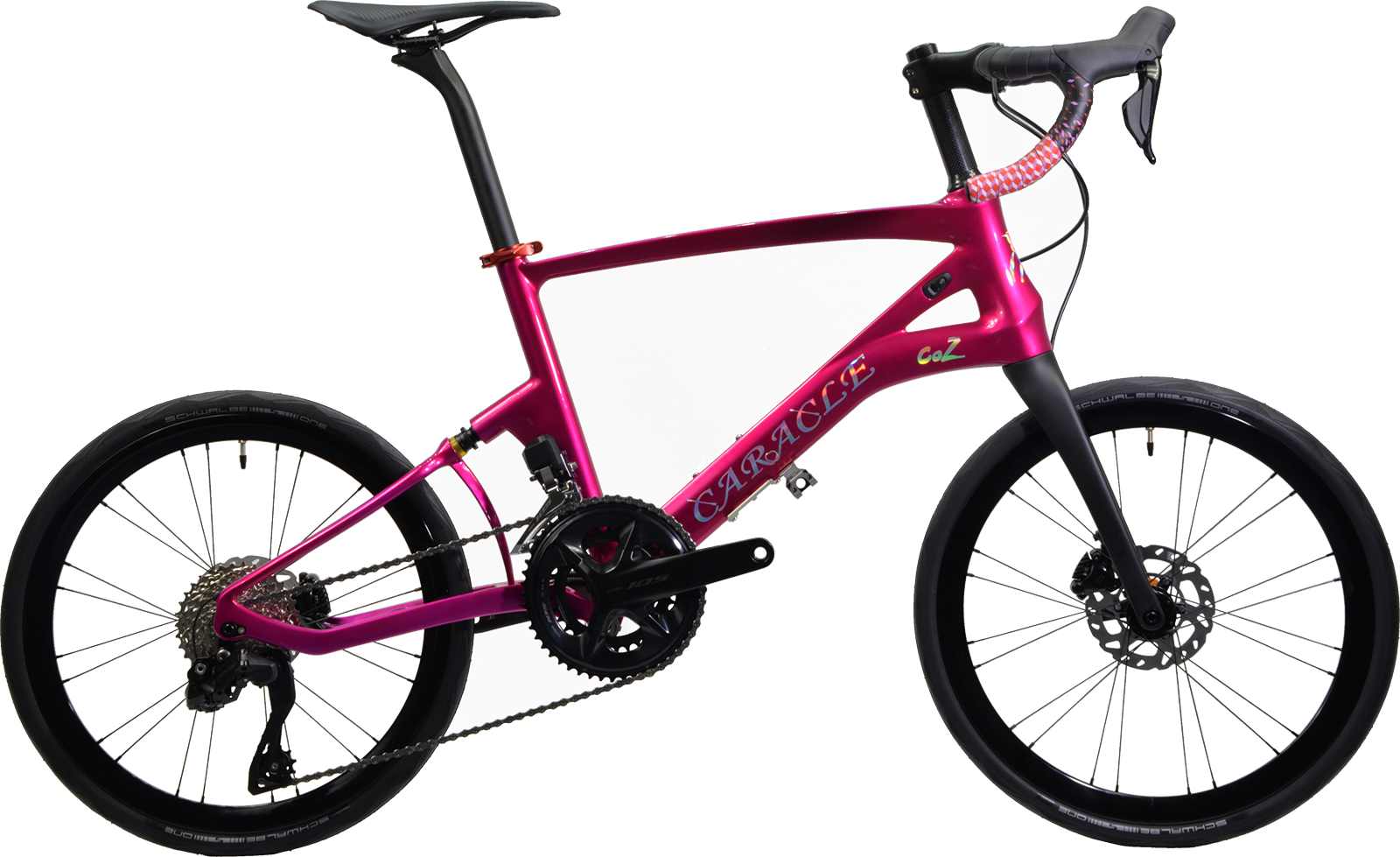

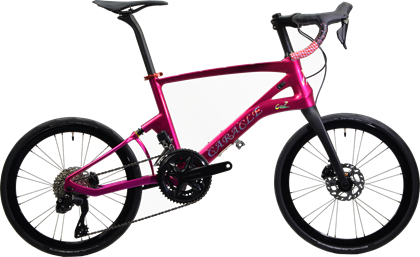

2023限定色「キャンディレッド」
《撮影使用R7100Di2仕様のみ残》
cz027_001_r2
撮影使用車(未走行)につき特価販売
価格は販売店を通じてご確認下さい

cz027_002r1
ホログラムロゴ仕様

■詳細はこちら→CARACLE-COZ 2023限定カラー


CARACLE-COZ ロゴ

CARACLE-COZ DB R7000基本最新規格を搭載し、他にない走行性能。一歩先を行く小径ロードバイク

 ~ ディスクブレーキシリーズ (リムブレーキシリーズはこちら)
 ~ 最新ロード規格採用 [フラットマウント+スルーアクスル]

フル油圧DB(ディスクブレーキ) 完成車
 520,000円(税込572,000円) 12速無線Di2 アルテグラ(R8100) 約7.3kg
 430,000円(税込473,000円) 12速無線Di2 105(R7100) 約7.8kg
 360,000円(税込396,000円) 12速機械式変速 105(R7100) 約8.0kg 【新商品】

ハイブリッドDB(ディスクブレーキ) 完成車
 360,000円(税込396,000円) 11速 アルテグラ(R8000) 約7.7kg
 310,000円(税込341,000円) 11速 105(R7000)ライト 約7.9kg
 272,000円(税込299,200円) 11速 105(R7000)基本 約8.1kg【新商品】

DB(ディスクブレーキ) モジュール
 140,000円(税込154,000円) フレーム 約1.7kg
 180,000円(税込198,000円) フレーム+ホイールZ-DISK1(シマノ) 約3.0kg
 194,000円(税込213,400円) フレーム+ホイールZ-DISK2(シマノ) 約2.9kg
 194,000円(税込213,400円) フレーム+ホイールZ-DISK2(SRAM) 約2.9kg

  • フレーム:カーボンファイバー製
  • フォーク:カーボンファイバー製
  • ホイール:20インチWO(ETRTO 451)
  • カラー:マットブラック(定番)
  • コンポーネント:シマノ105またはアルテグラ(2×11/12速)
  • ブレーキ:フラットマウントディスク

※上記は定番モデルの希望小売価格です。限定モデルは価格が異なることがあります。
※重量は断りのない限りMサイズの平均値でありロット差、個体差があります

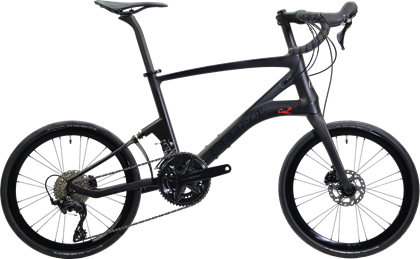

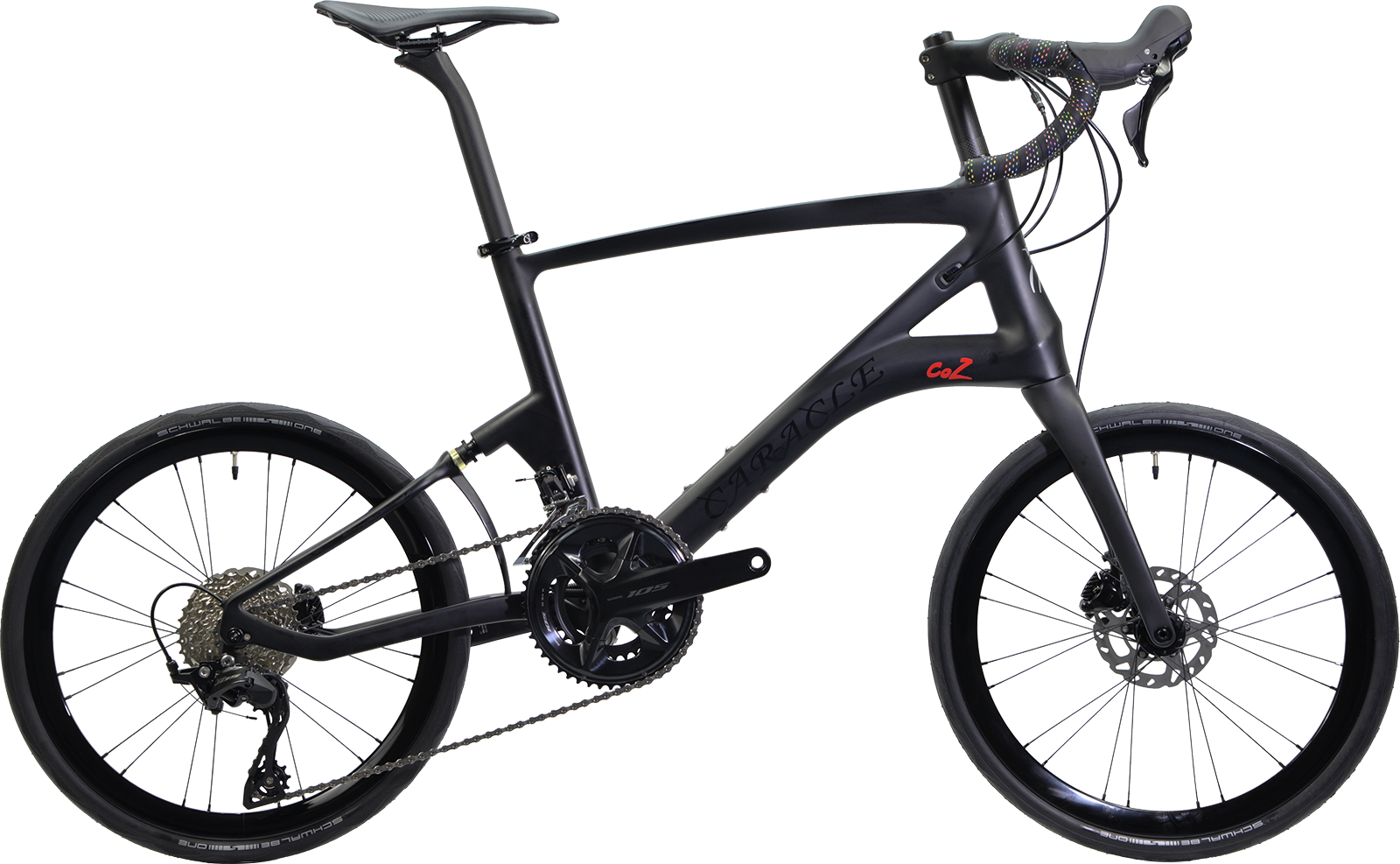

czdb101r3右画像は105機械式変速 R7100モデルの定番マットブラックLサイズに下記オプションを装着しています

  • ChaletSportsハンドルバーテープ#06 BKベース/マルチドット

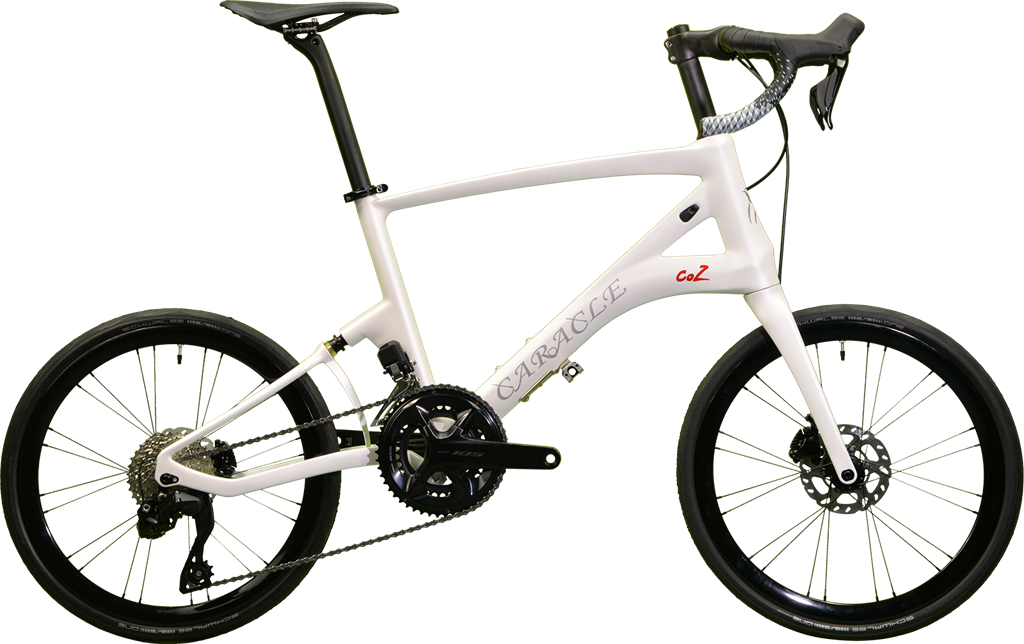

czdb056_r3右画像は105Di2 R7100モデルの限定カラー「マットPホワイト」(+5,000円+税) Lサイズに下記オプションを装着しています

  • 前輪固定プレート
  • CZドロップハンドルCF(W420)
  • ChaletSportsハンドルバーテープ#07(GYプリズム/BK)

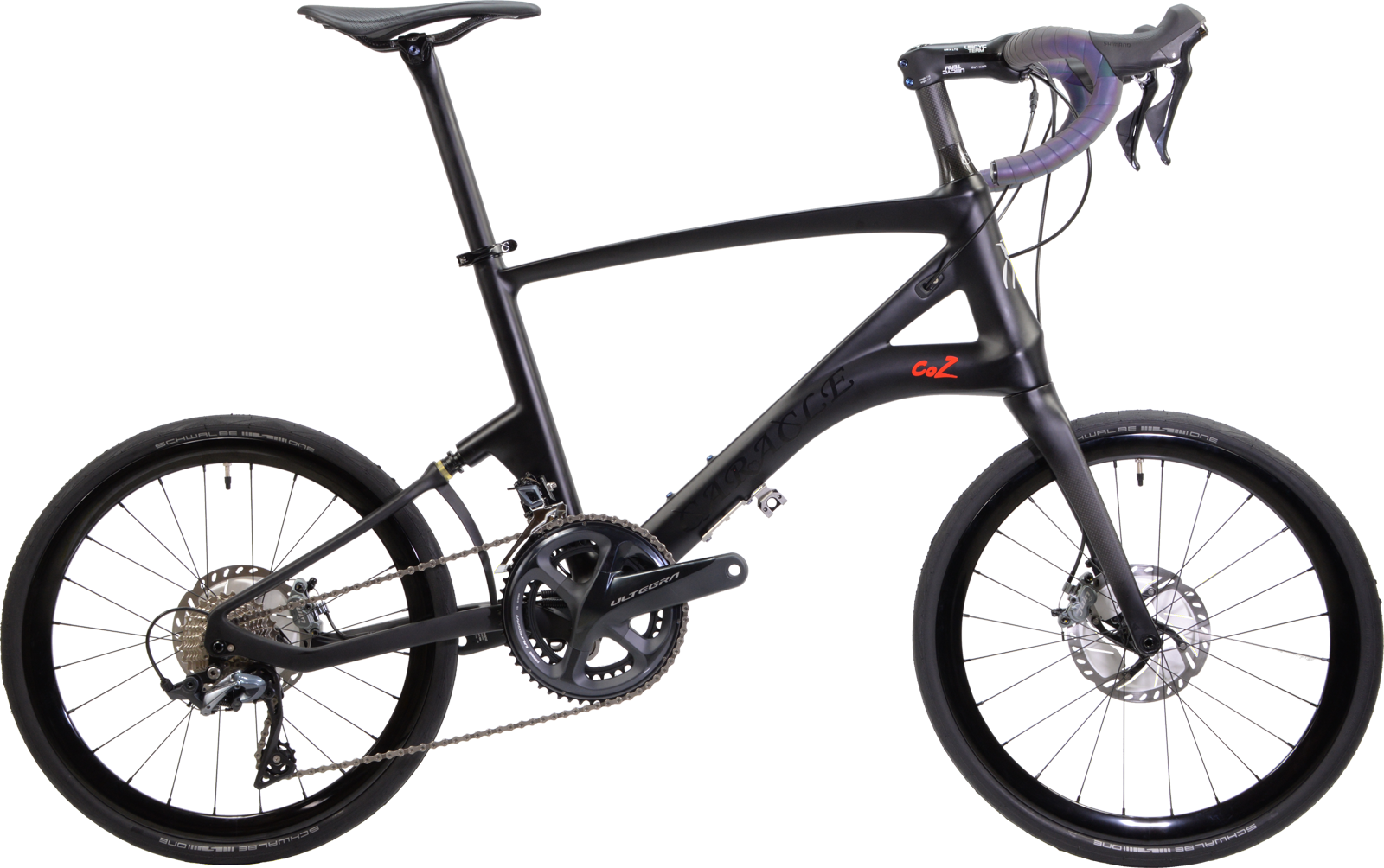

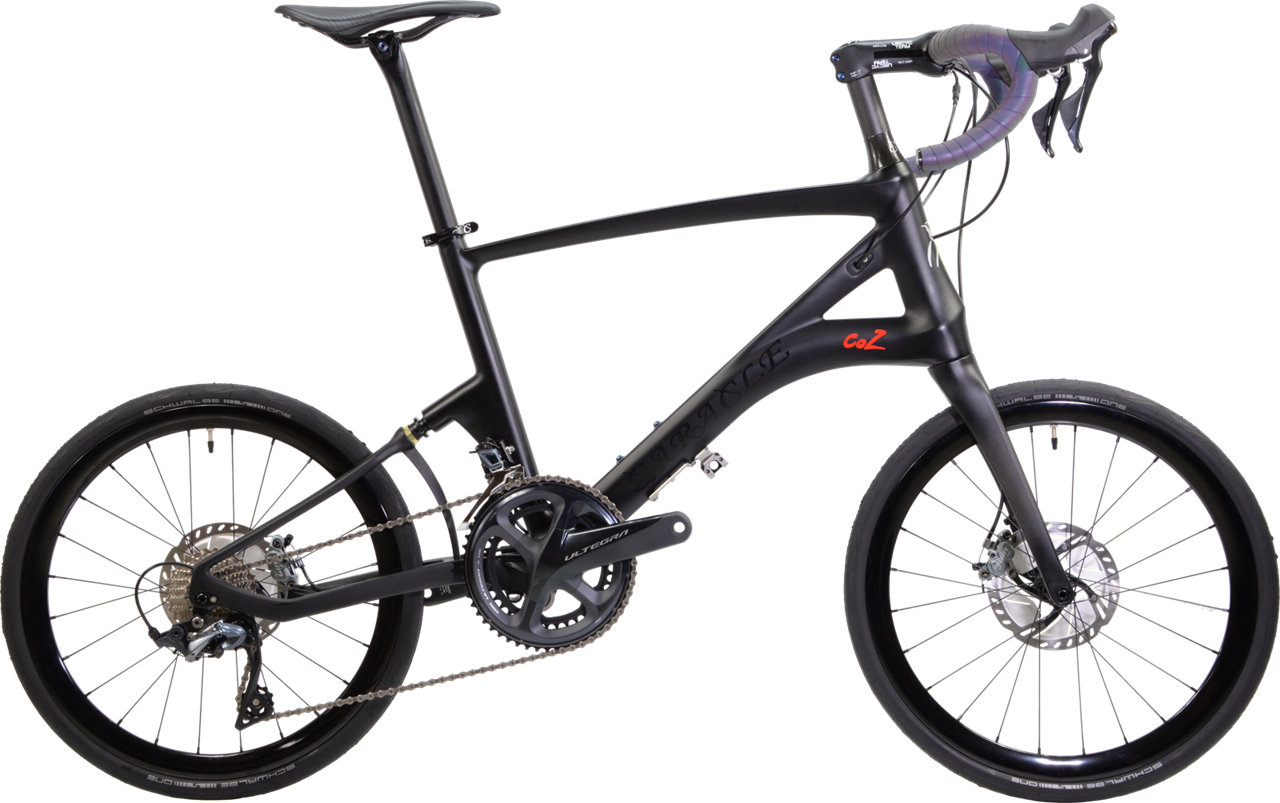

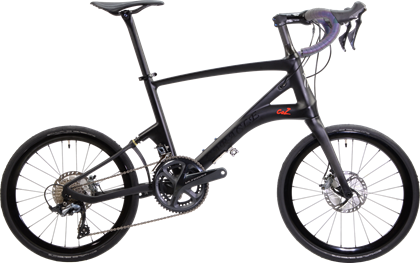

czdb026r1右画像はアルテグラR8000モデル(Lサイズ)に下記オプションまたは試作品を装着しています

  • 前輪固定プレート
  • CZドロップハンドルCF(W420)
  • 試作ステムCF(L110)
  • CZテーパーヘッドスペーサーH40
  • ChaletSportsハンドルバーテープ#01マジョーラ
  • ホイールZ-DISK2
  • JuinTECH GT-Fフロント/リア(販売はフロント用のみ)

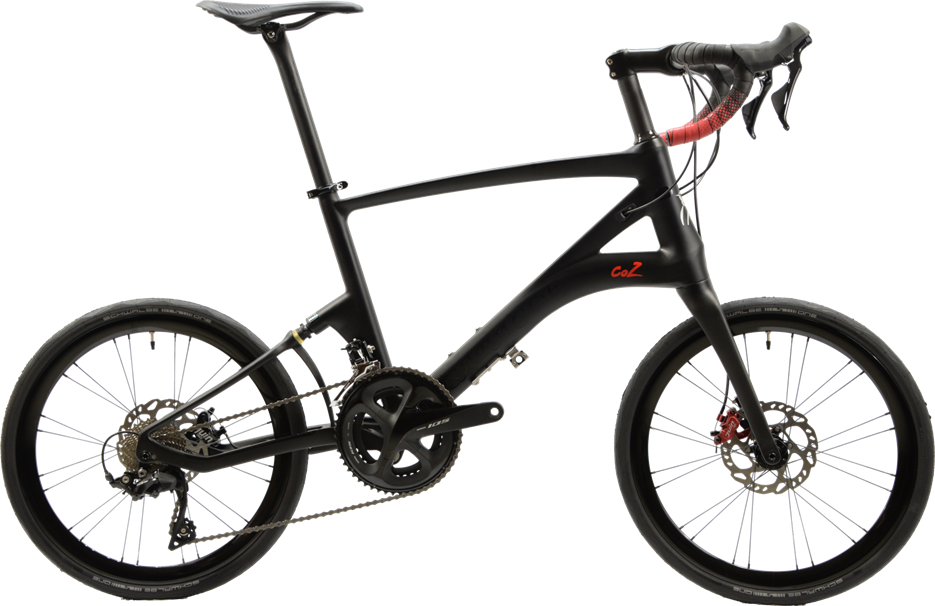

CARACLE-COZ DB 105モデル(試作車)右画像はCARACLE-COZ DB 105R7000モデル(Lサイズ)に下記オプションまたは試作品を装着しています

  • JuinTECH GT-Fフロント(販売はグレーカラー)
  • ChaletSportsハンドルバーテープ#03RDドット/BKグラテーション

■フォトギャラリー

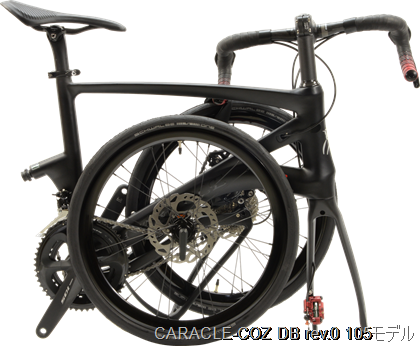

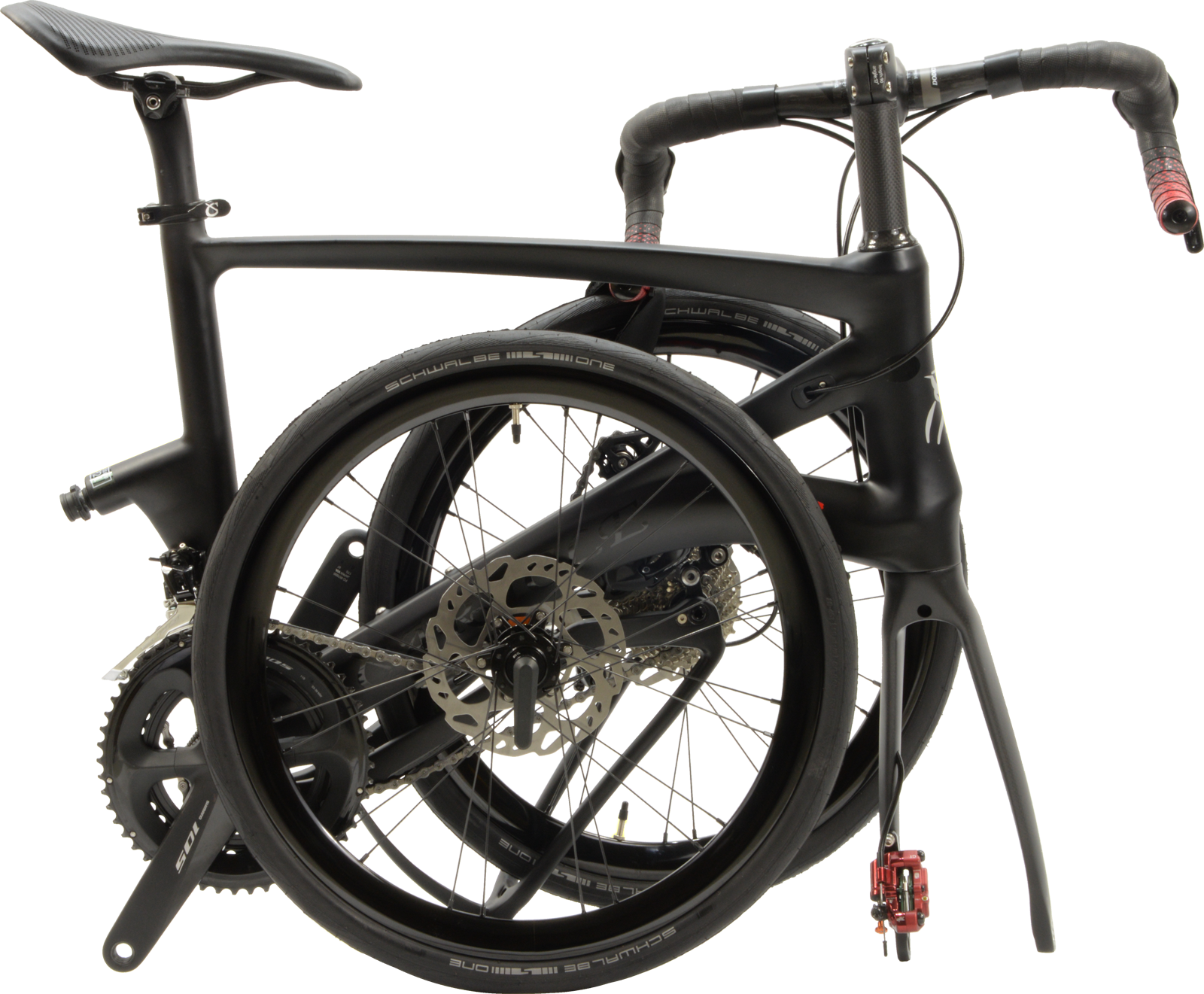

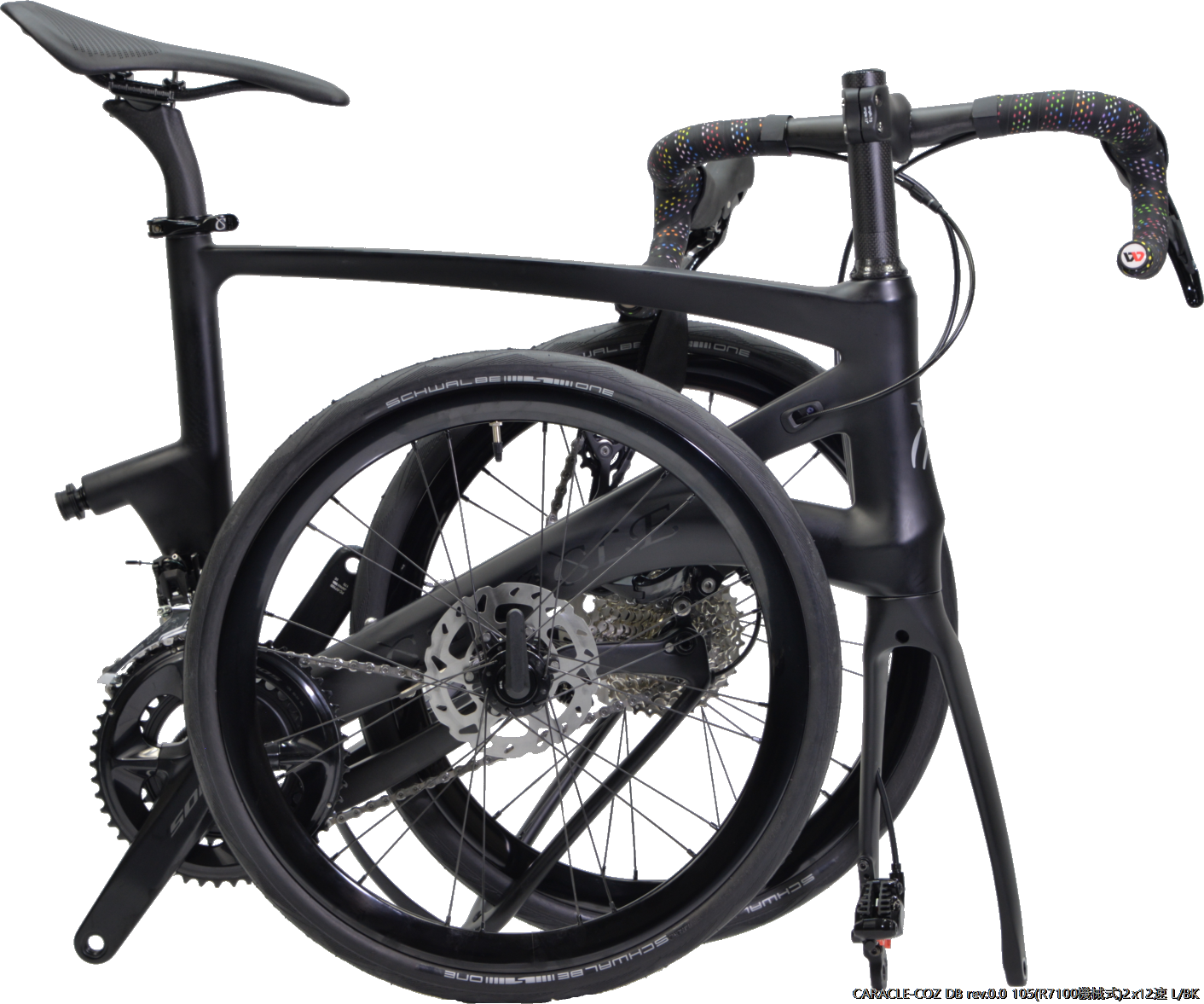

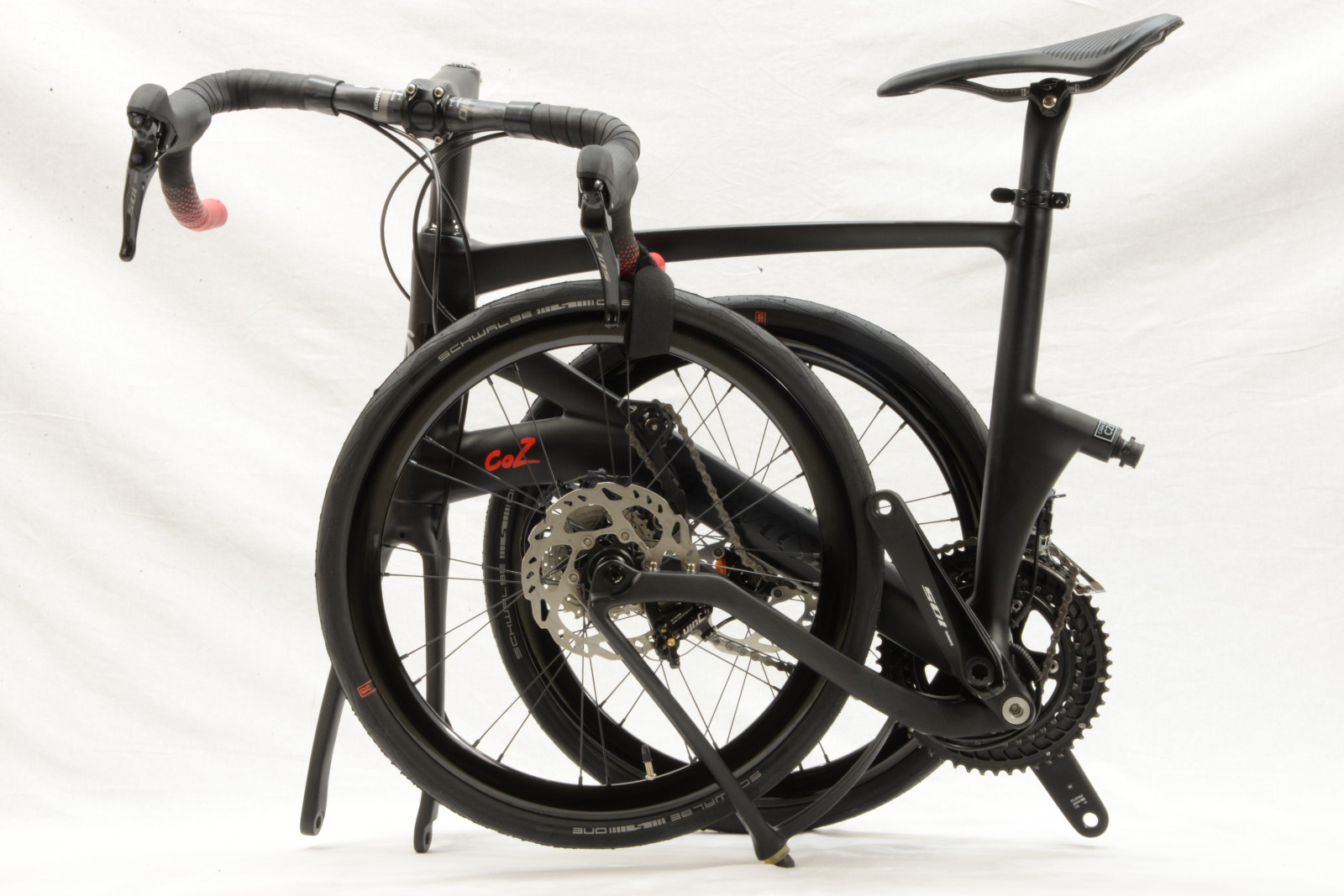

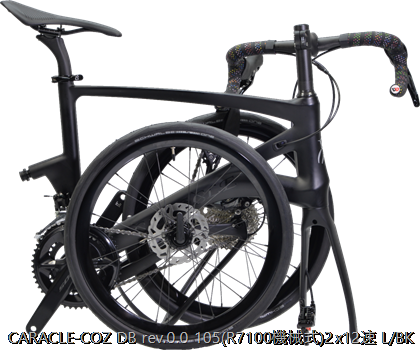

CARACLE-COZ 105モデル DB Lサイズ 試作車 折りたたみ時左側面 (前ブレーキキャリパー/バーテープはオプション)

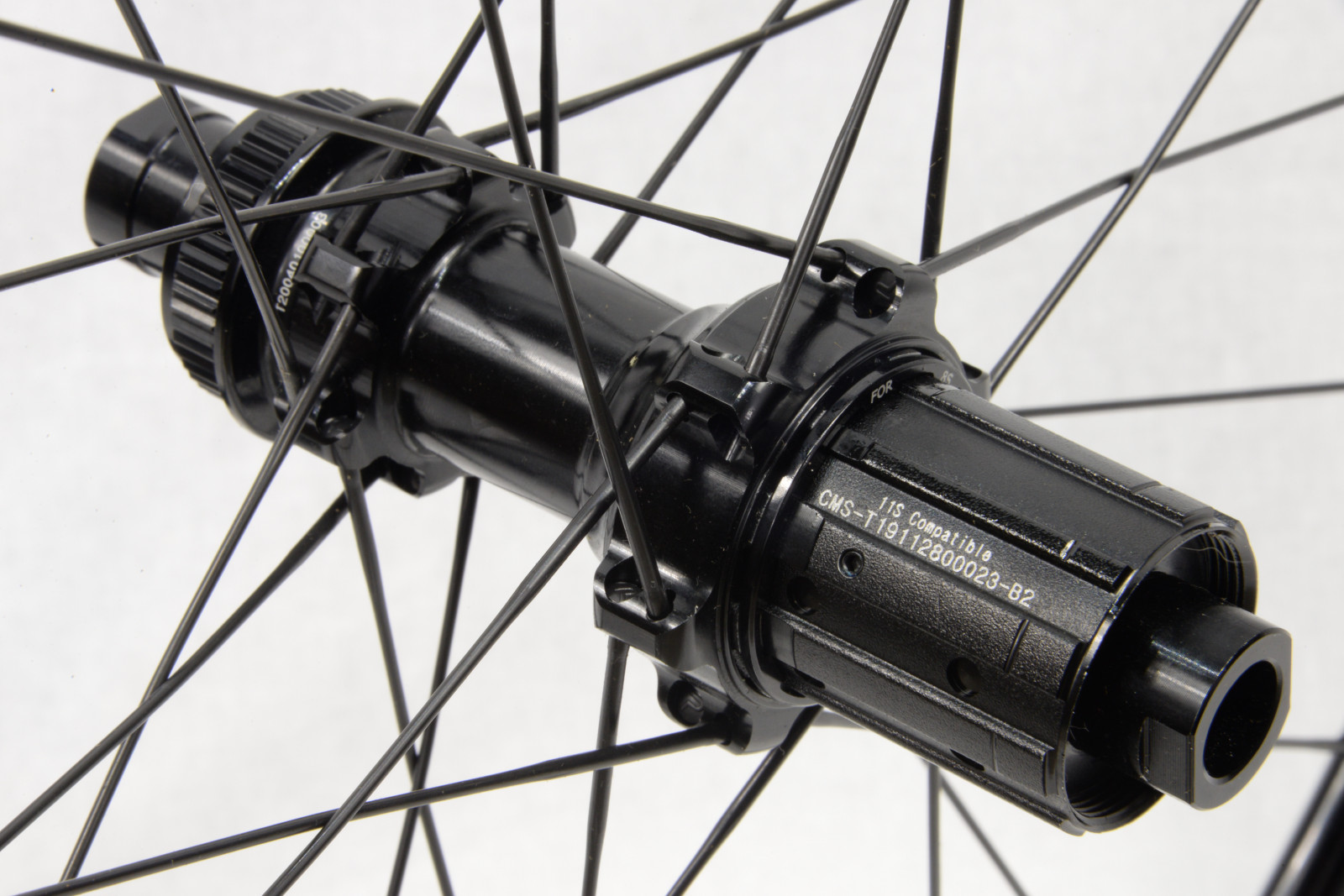

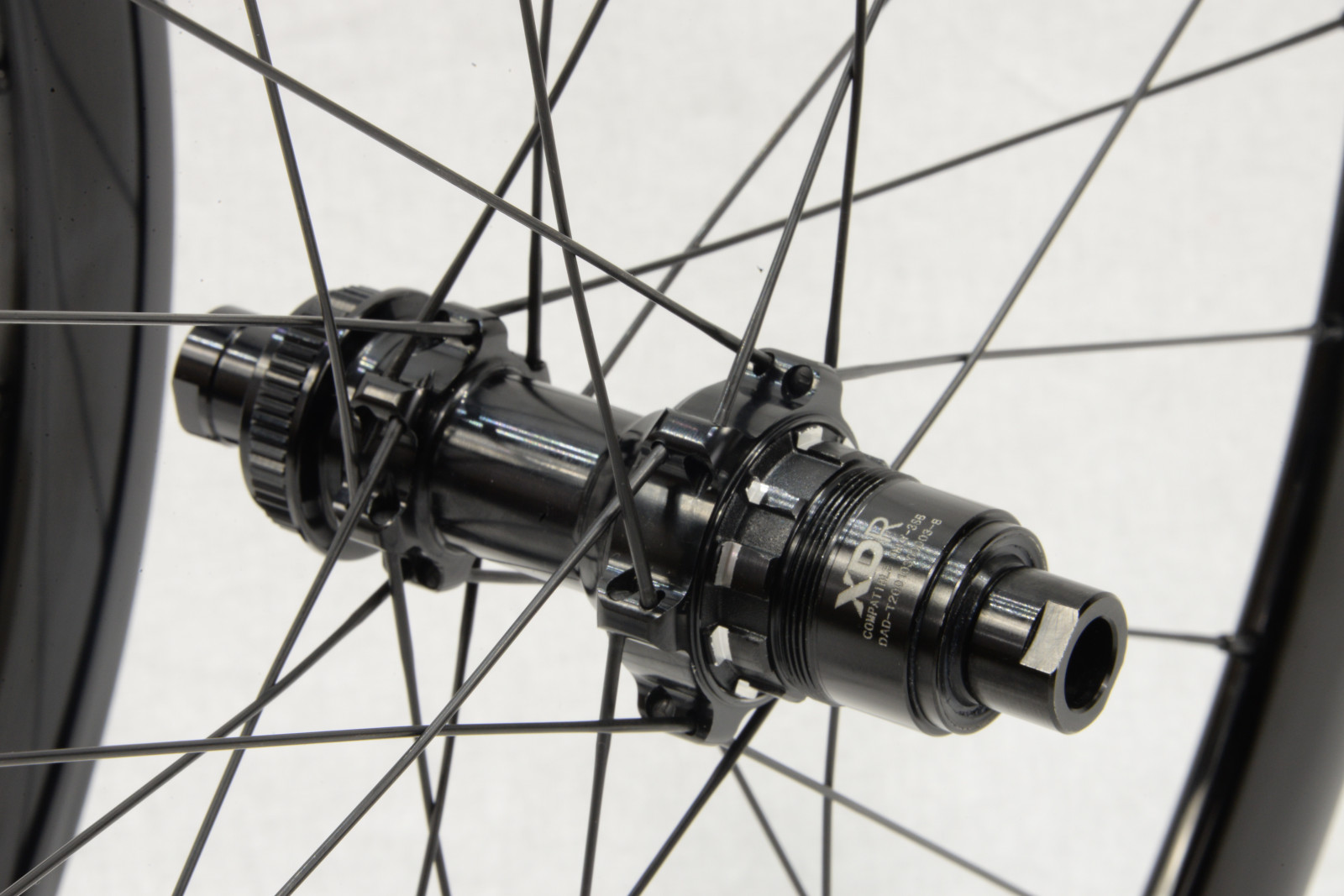

オプションホイールZ-DISK2 SRAM XDR対応モデルはZ-DISK1より約100g軽量 [CARACLE-COZ DB rev.0]

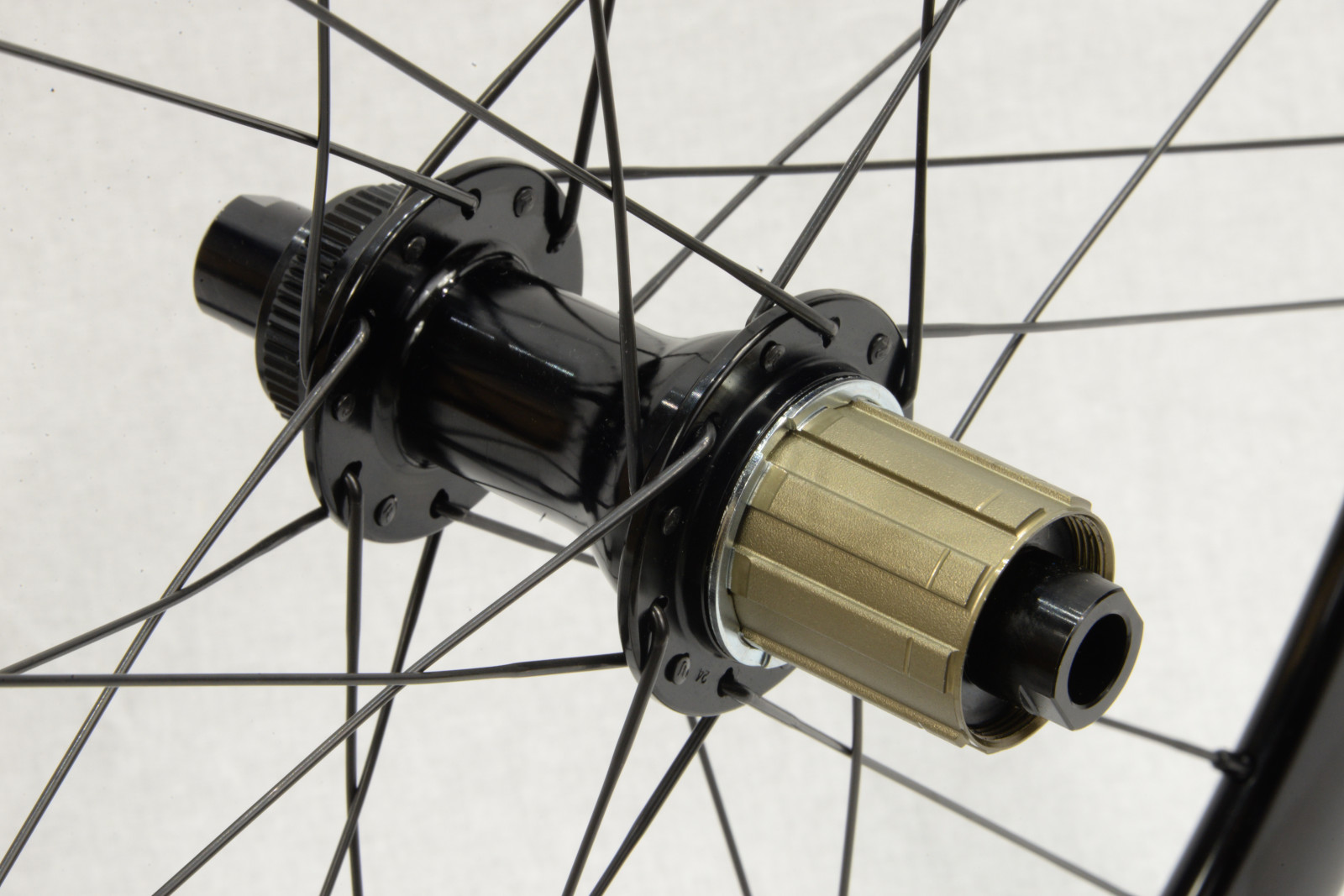

11速以上のスプロケットも装着可能なシマノ最新ロード規格互換ハブ [標準装着ホイールZ-DISK1]

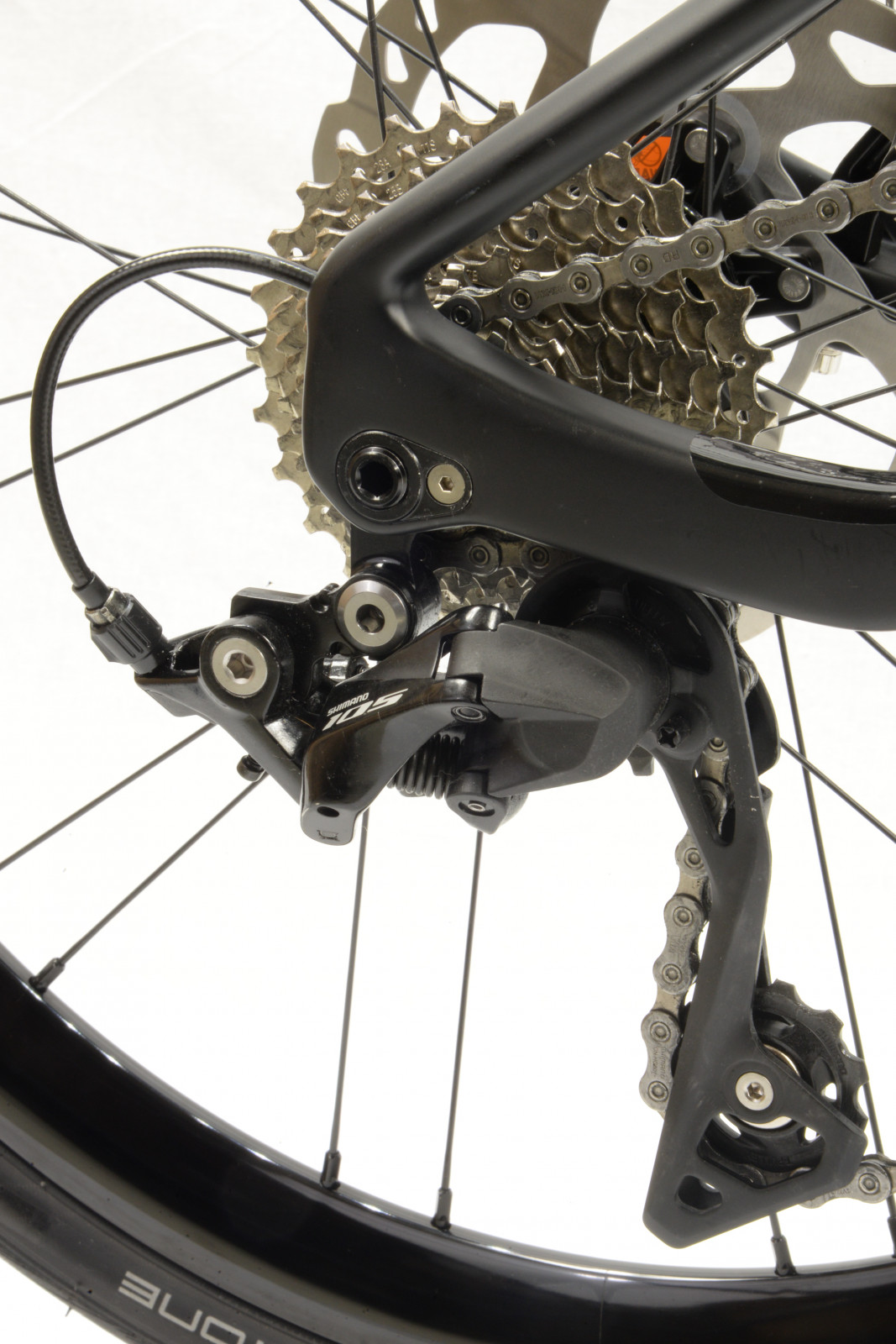

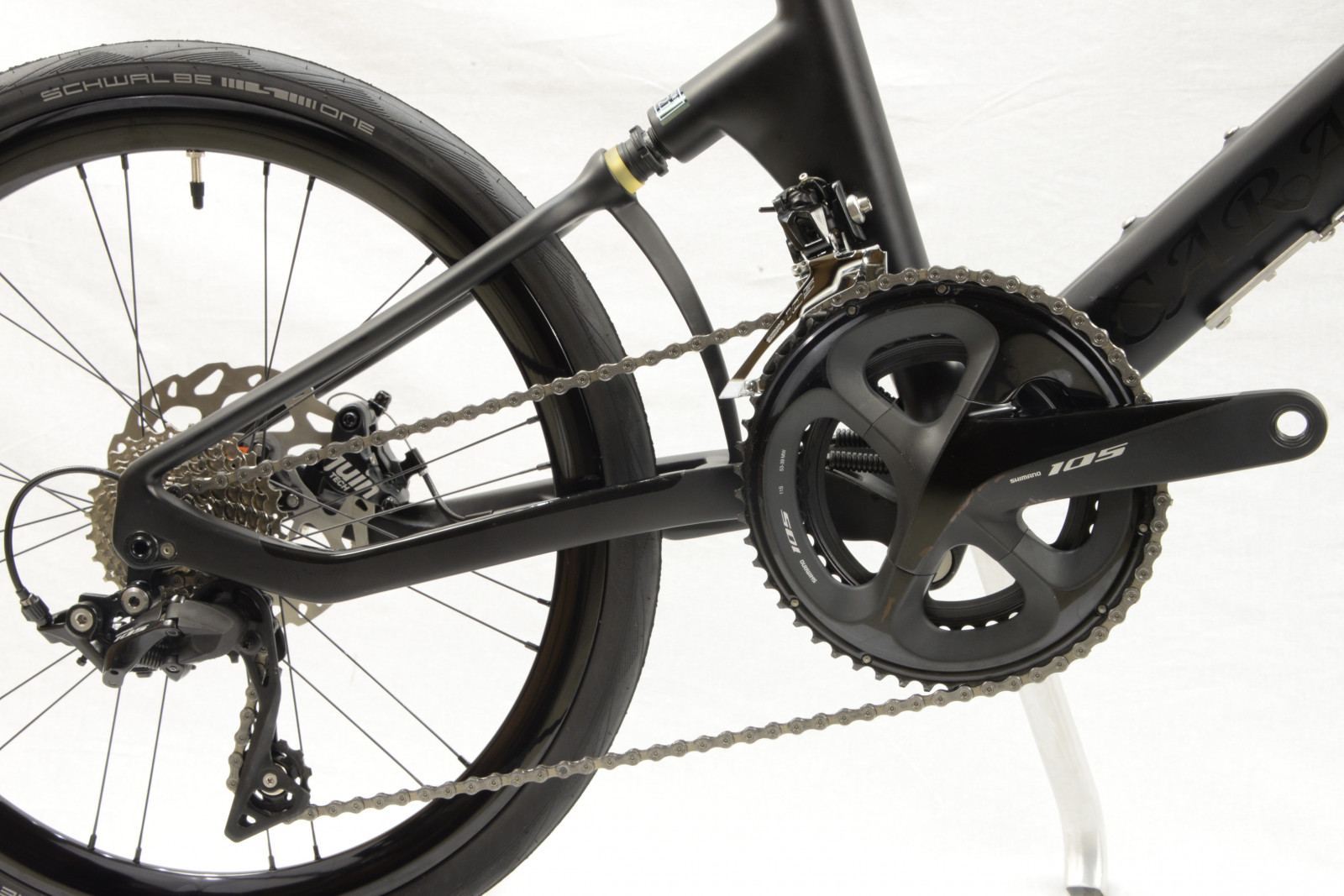

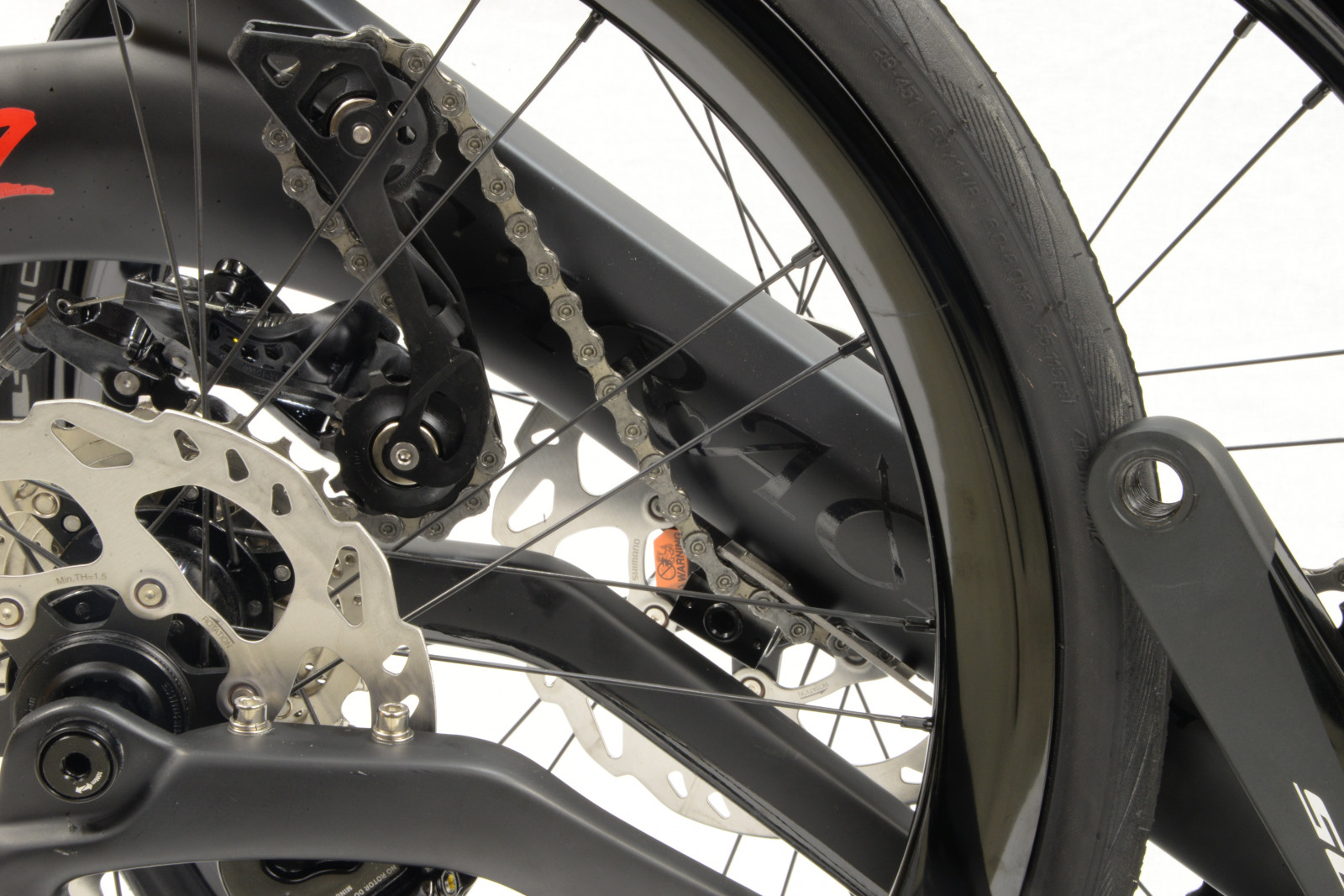

折りたたみ時に損傷しやすいリアディレーラーを内側に配置するのは、CARACLEシリーズ共通の構造です
オプションホイールZ-DISK2 SRAM XDR対応モデルはZ-DISK1より約100g軽量 [CARACLE-COZ DB rev.0]

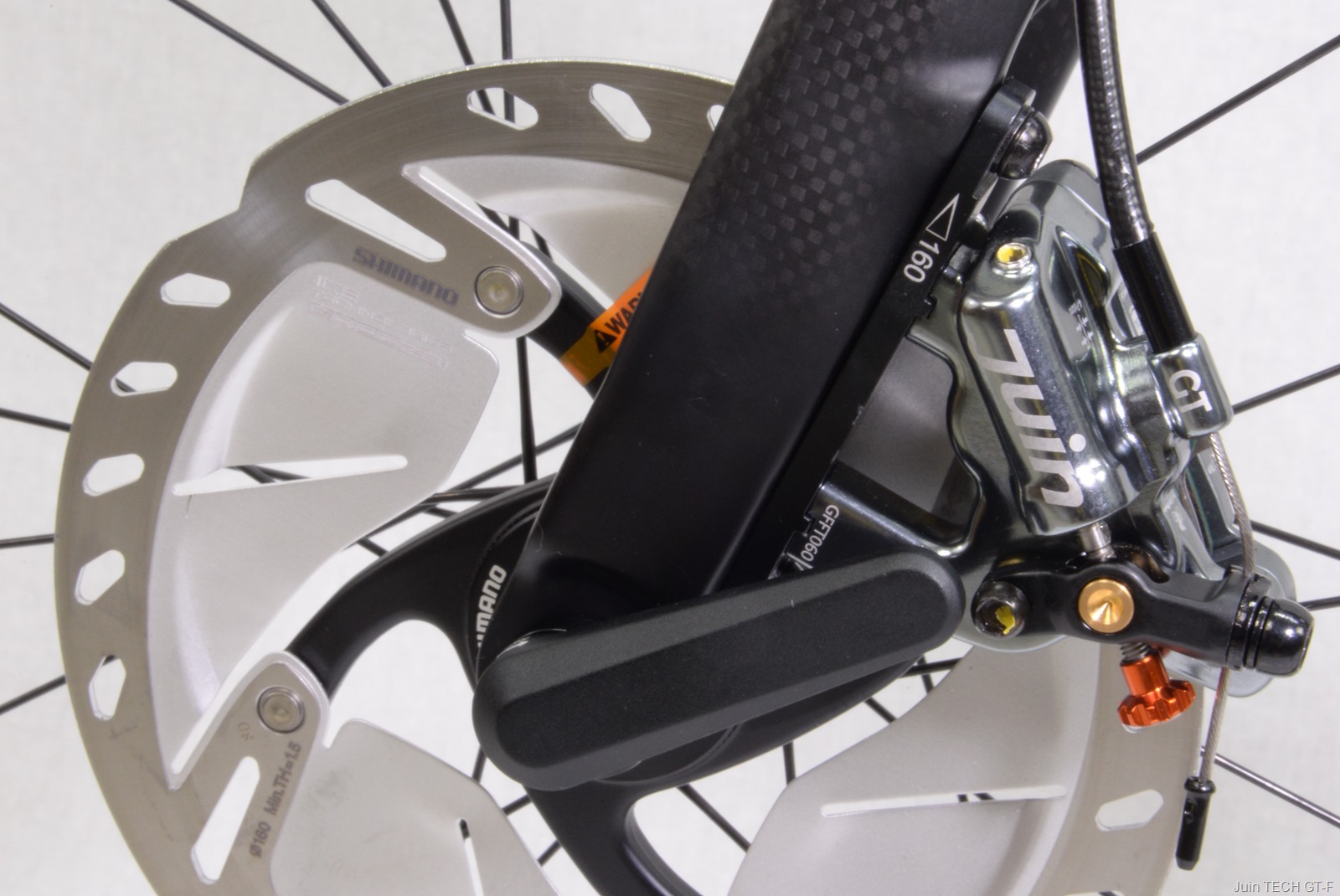

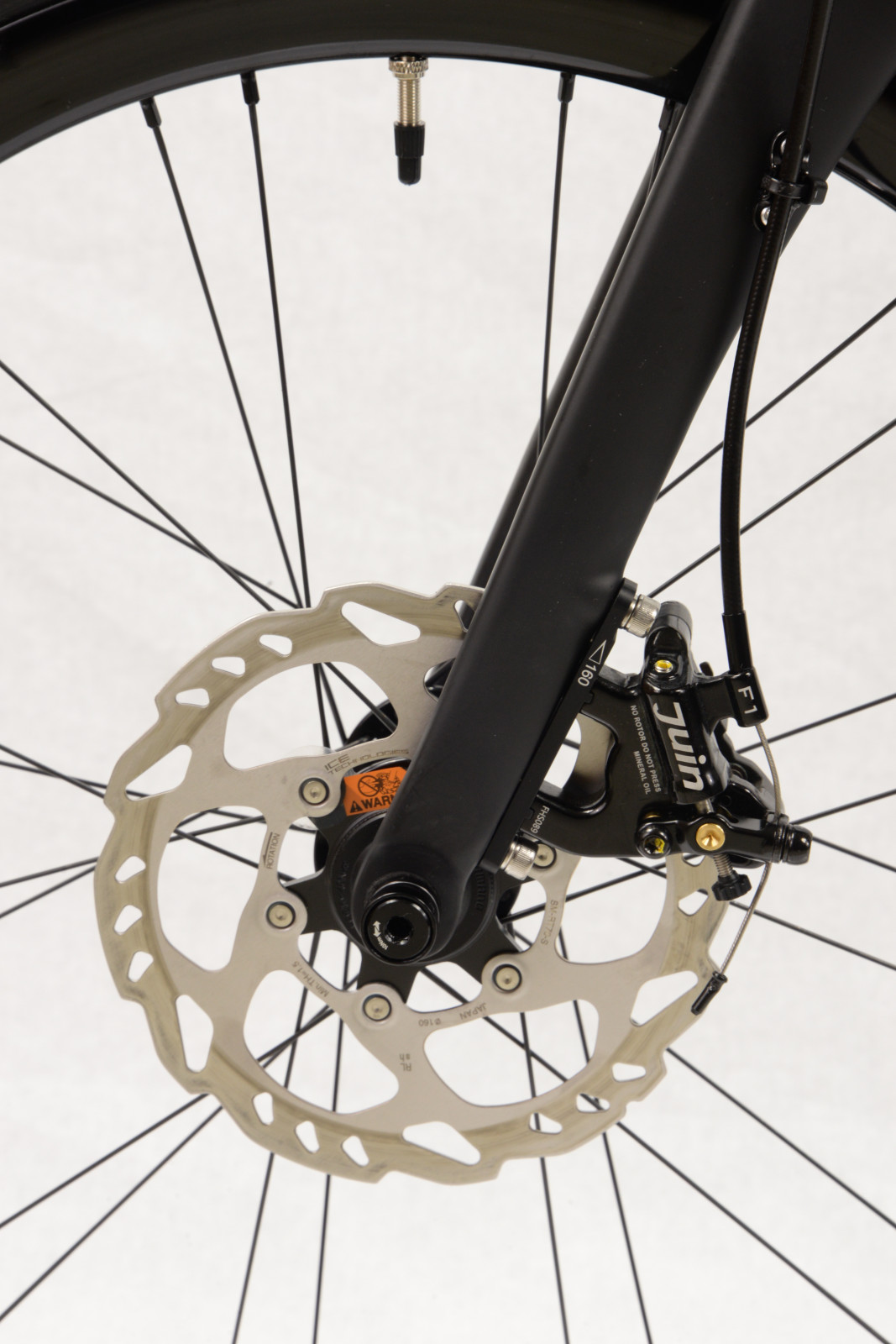

ロード用ディスクブレーキの最新規格フラットマウントを採用し、より強力な制動力の4ピストンキャリパーJuin TECH GT-Fを、オプション選択可能

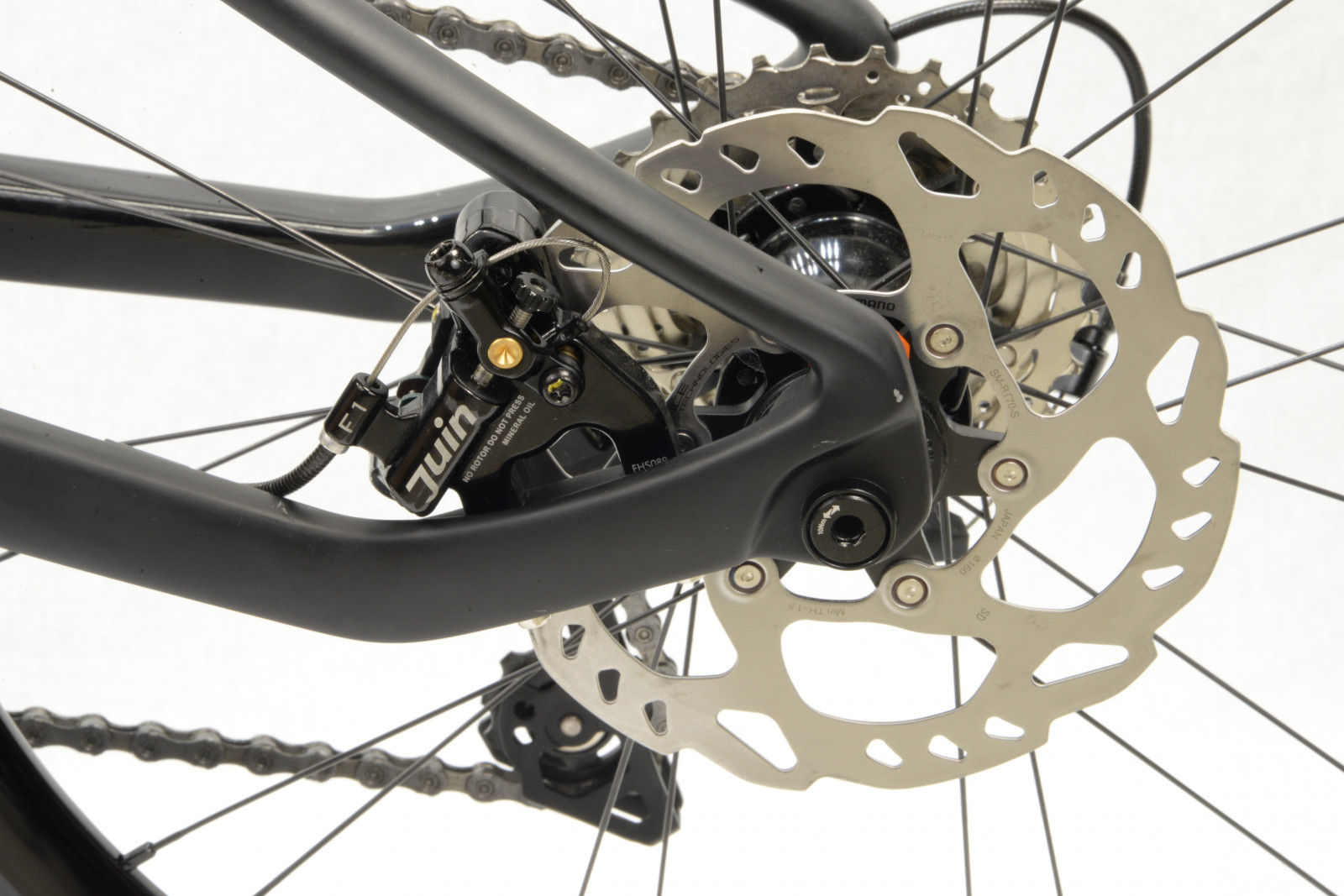

ロード用ディスクブレーキの最新規格フラットマウントを、いち早く採用。折りたたみによりリアキャリパーが倒立してもエアー噛みの恐れがなく、強力な油圧制動のハイブリッドディスクブレーキJuin TECH F1(2ピストン) を標準装着 [CARACLE-COZ DB rev.0 105モデル 完成車]

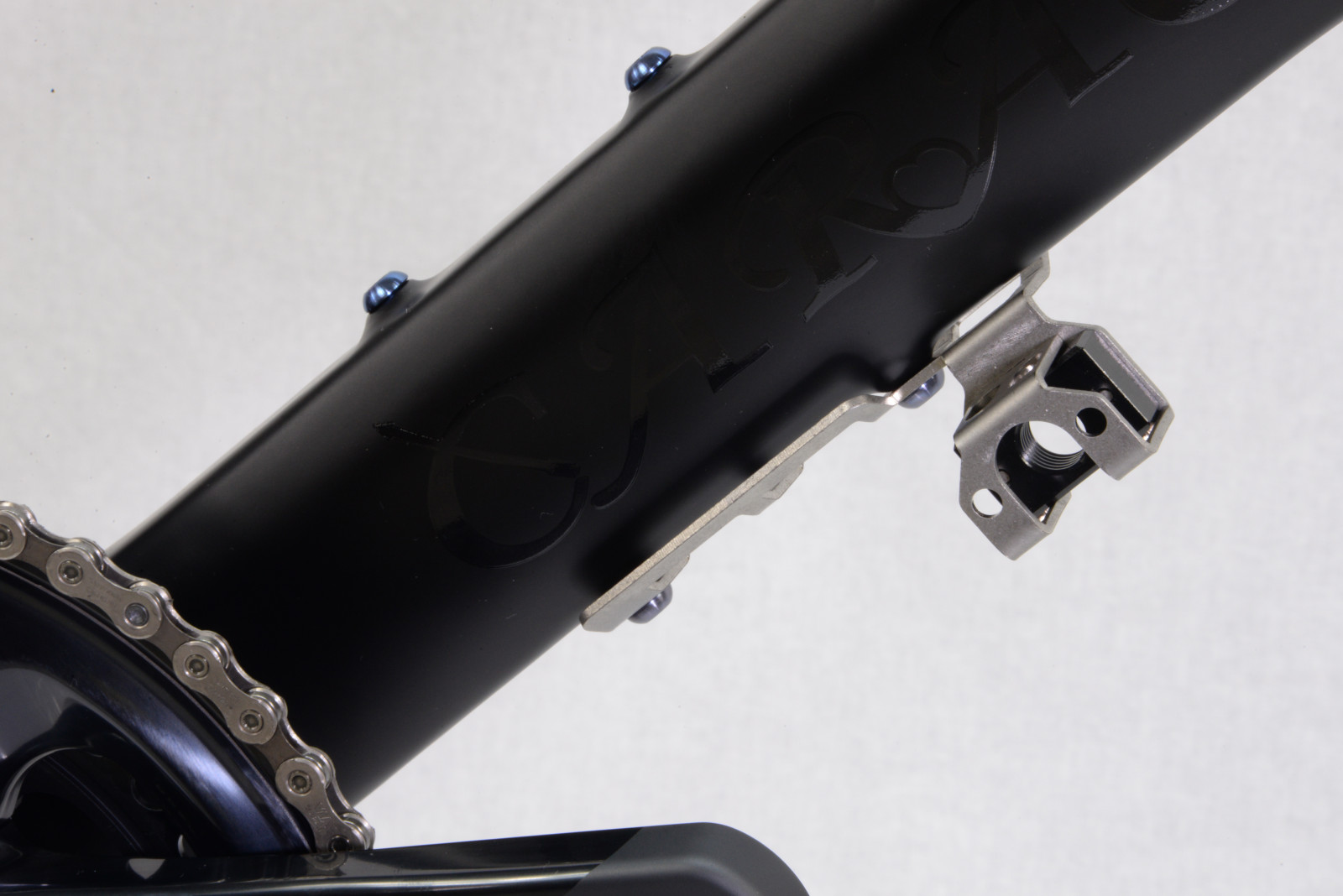

スルーアクスル対応の前輪固定プレート(兼ダウンチューブ保護プレート)
Mサイズフレーム参考画像(タイヤ、前輪固定プレート、フレーム仕様等が販売モデルと異なります) [CARACLE-COZ DB rev.0 105モデル]

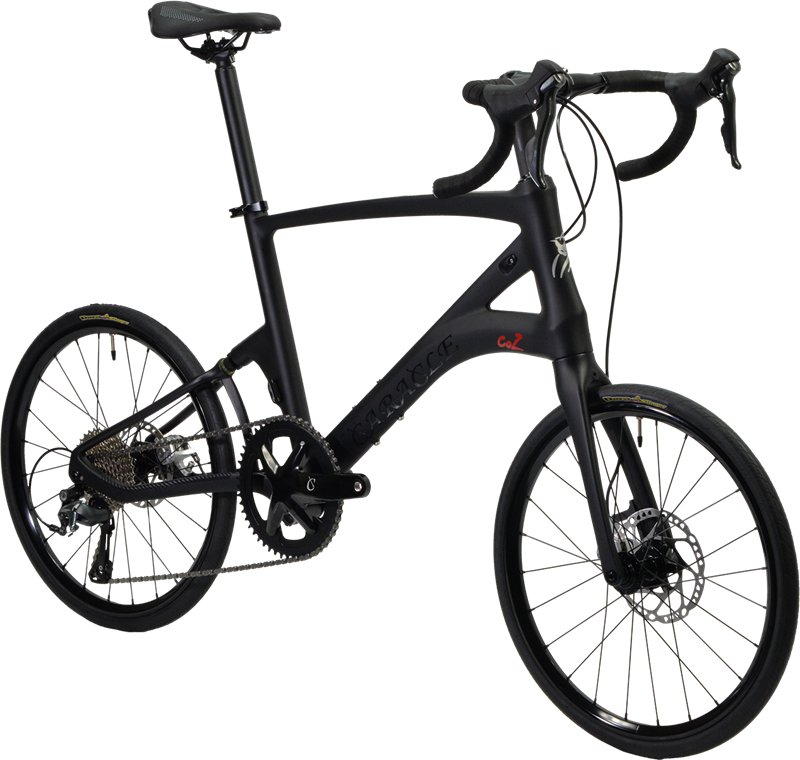

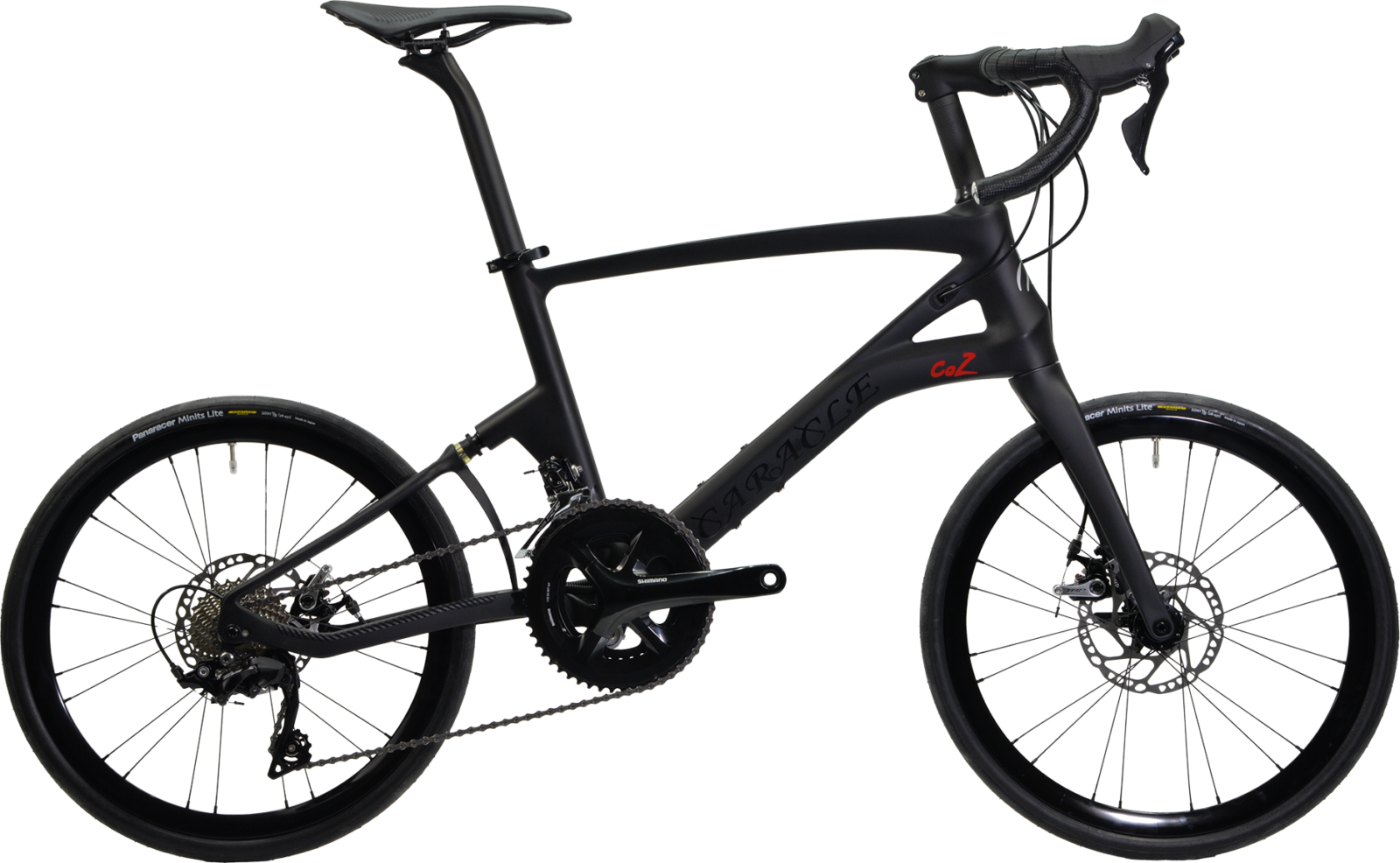

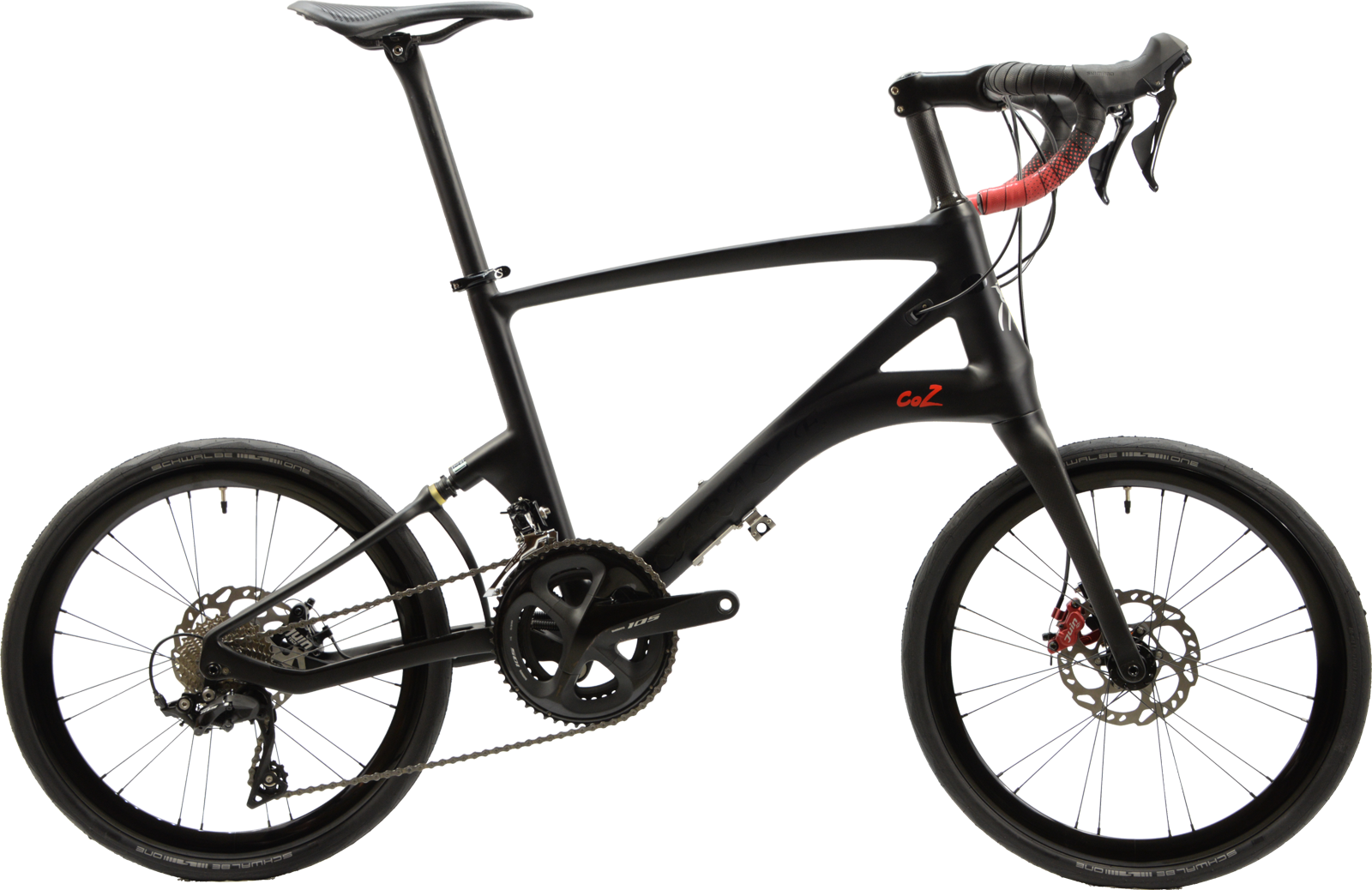

シマノ11速コンポーネント105を搭載。アルテグラモデルもラインナップ。 [CARACLE-COZ DB rev.0 105モデル 完成車]

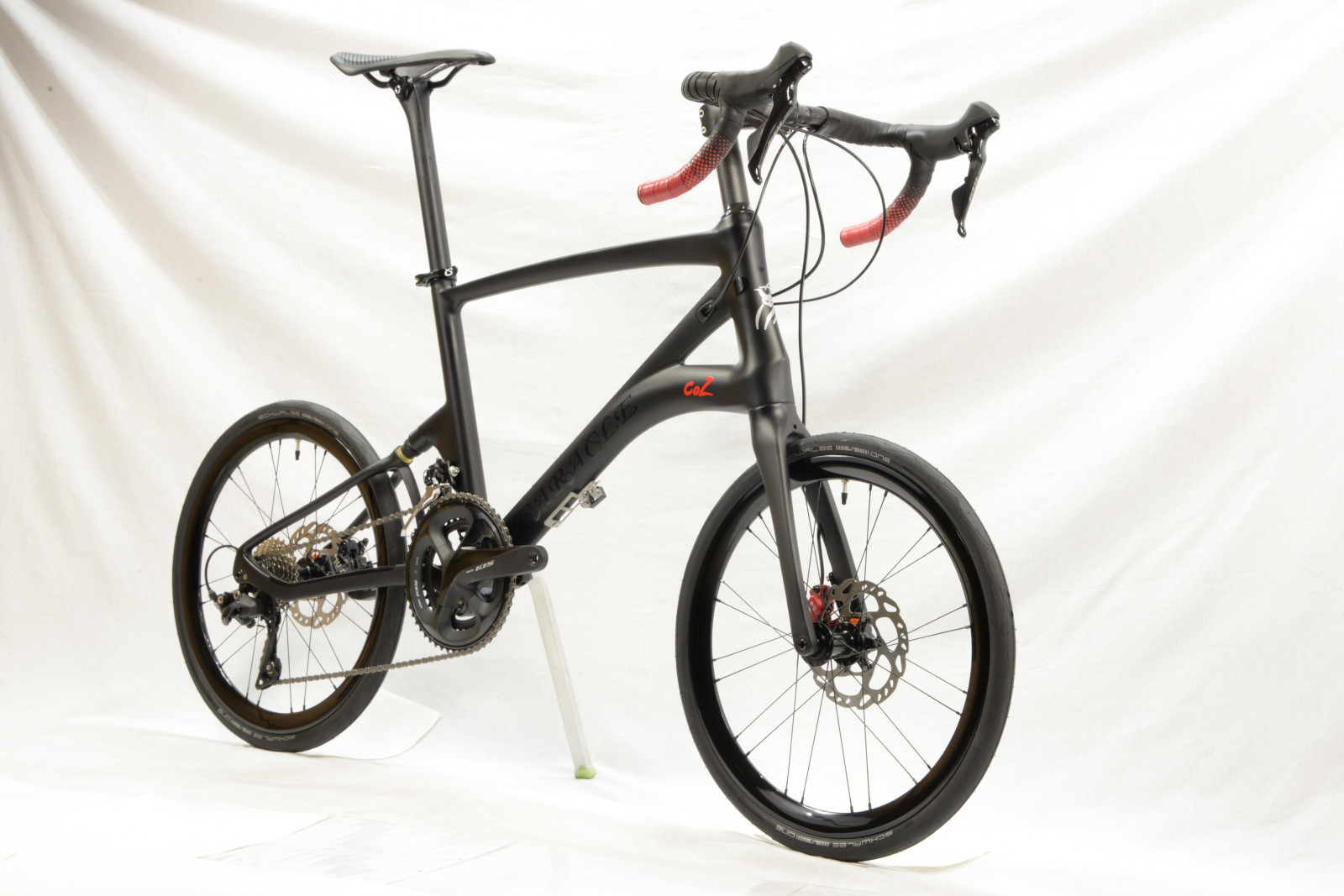

CARACLE-COZ DB Lサイズ 試作車(前ブレーキキャリパー、バーテープはオプション、その他、タイヤ、ディスクローター、サドル、シートQR、ペダル等販売品と異なるパーツあり)

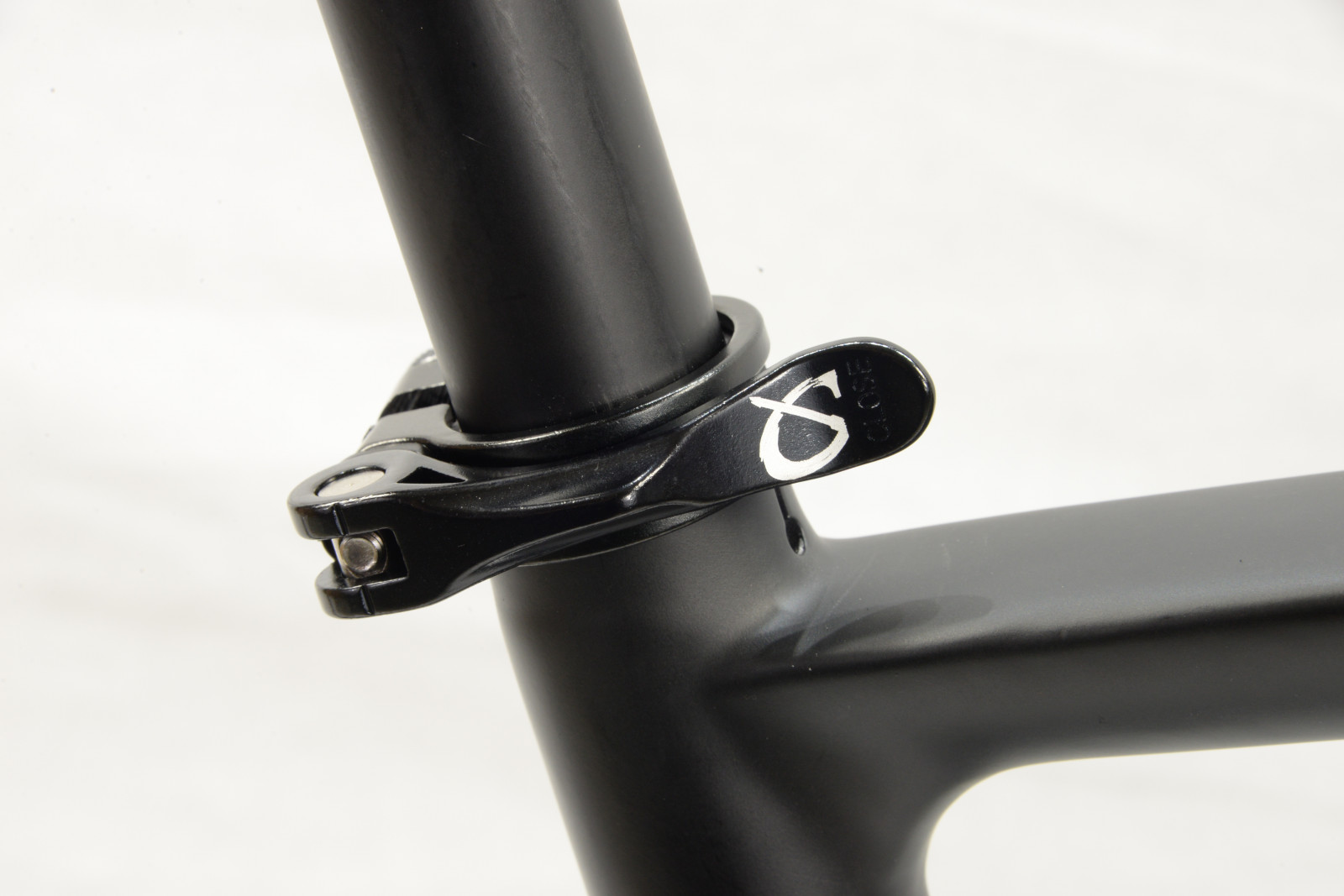

折りたたみ時にワンタッチでシートの上げ下げができるシートQRを採用

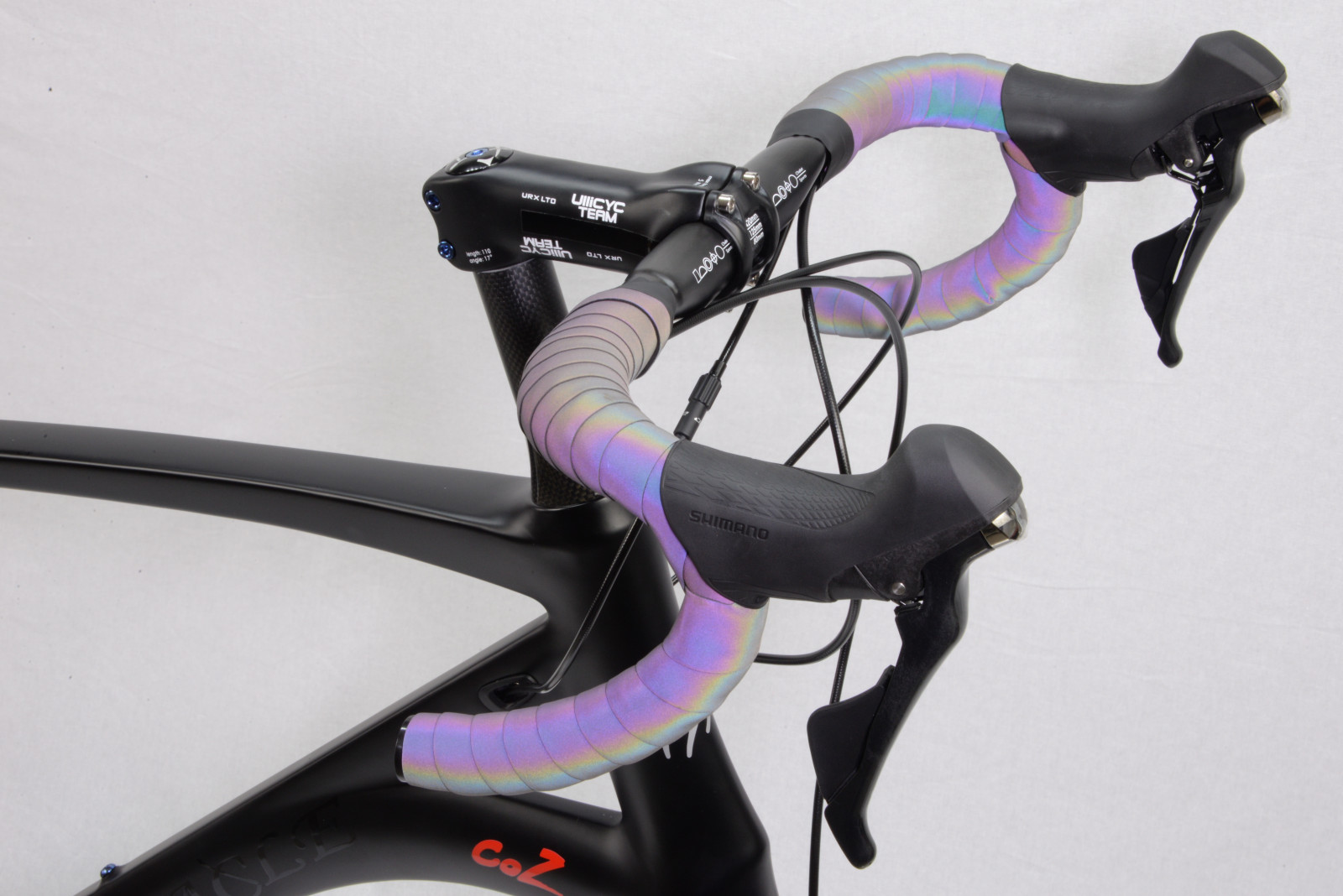

光の当たり方で色が変化する「マジョーラ」バーテープも選択可(差額交換オプション)
シマノ11速コンポーネント105を搭載。アルテグラモデルもラインナップ。 [CARACLE-COZ DB rev.0 105モデル 完成車]
CARACLE-COZ DB Lサイズ 試作車(前ブレーキキャリパー、バーテープはオプション、その他、タイヤ、ディスクローター、サドル、シートQR、ペダル等販売品と異なるパーツあり)

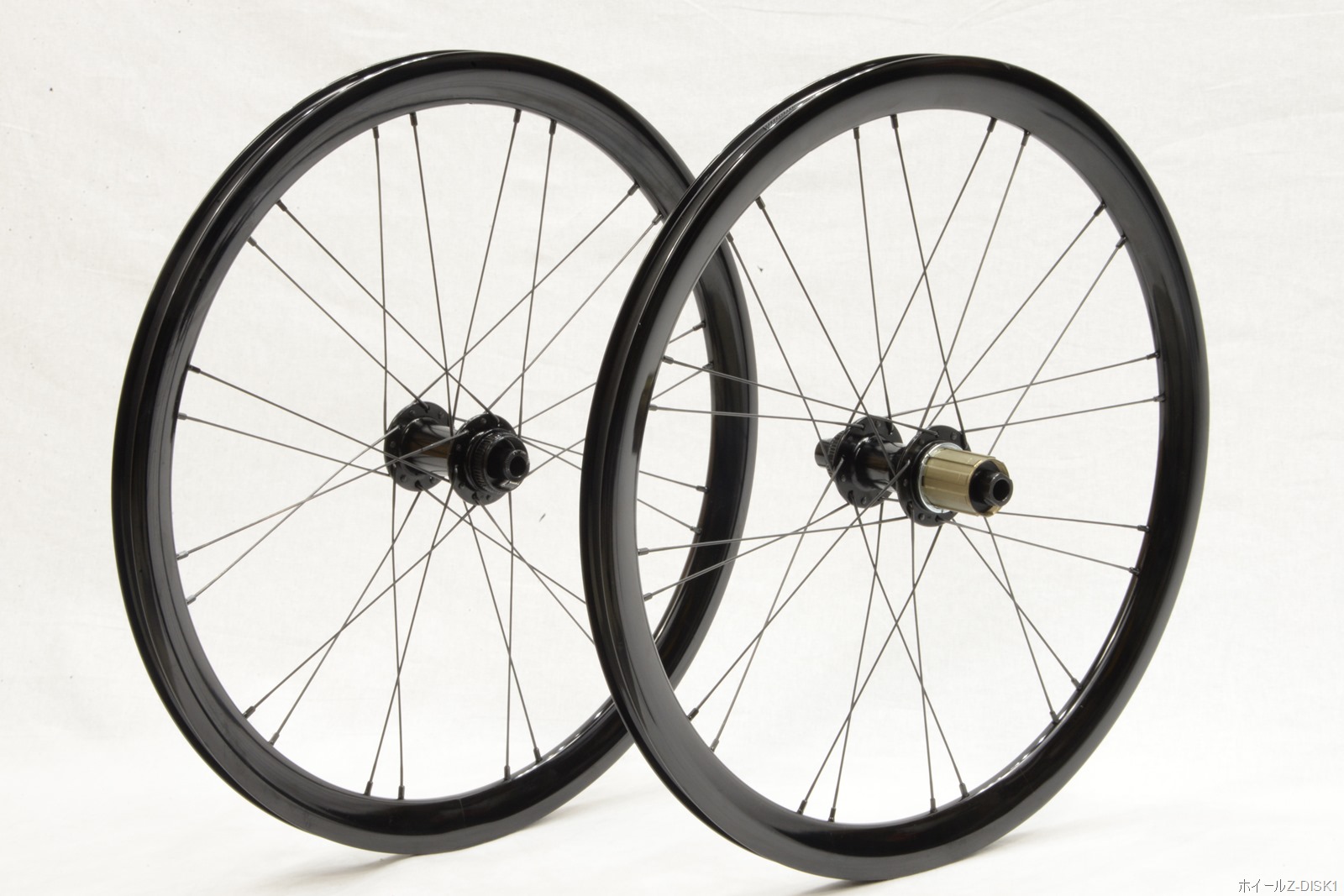

センターロックローターと12mm径スルーアクスルに対応した標準装着ホイールZ-DISK1 [CARACLE-COZ DB rev.0 完成車]
ロード用ディスクブレーキの最新規格フラットマウントを、いち早く採用。折りたたみによるエアー噛みの恐れがなく、強力な油圧制動のハイブリッドディスクブレーキJuin TECH F1(2ピストン) を標準装着 [CARACLE-COZ DB 105モデル rev.0 完成車]

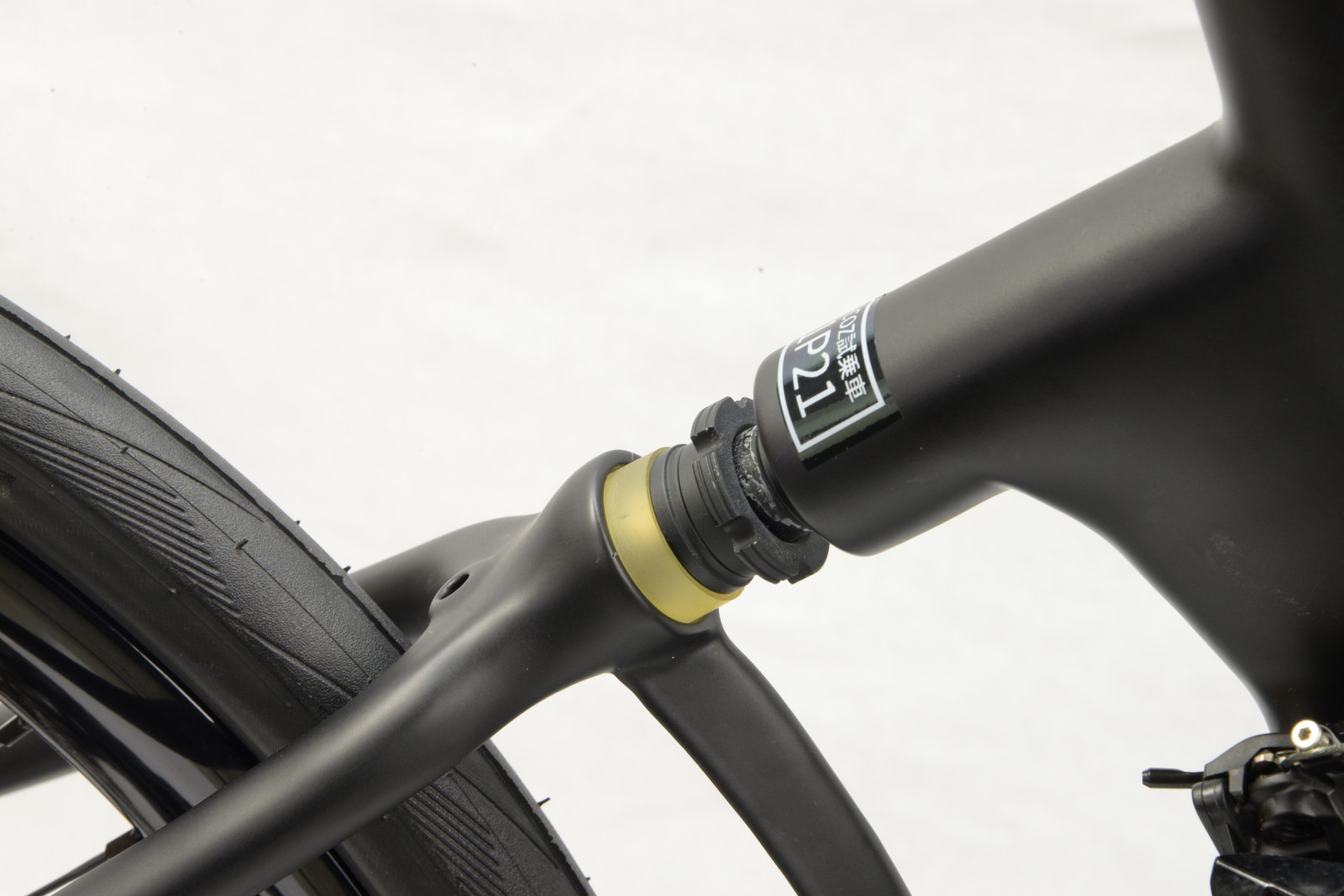

折りたたみジョイント「Quick-it」はエラストマー交換でクッション性の調整が可能

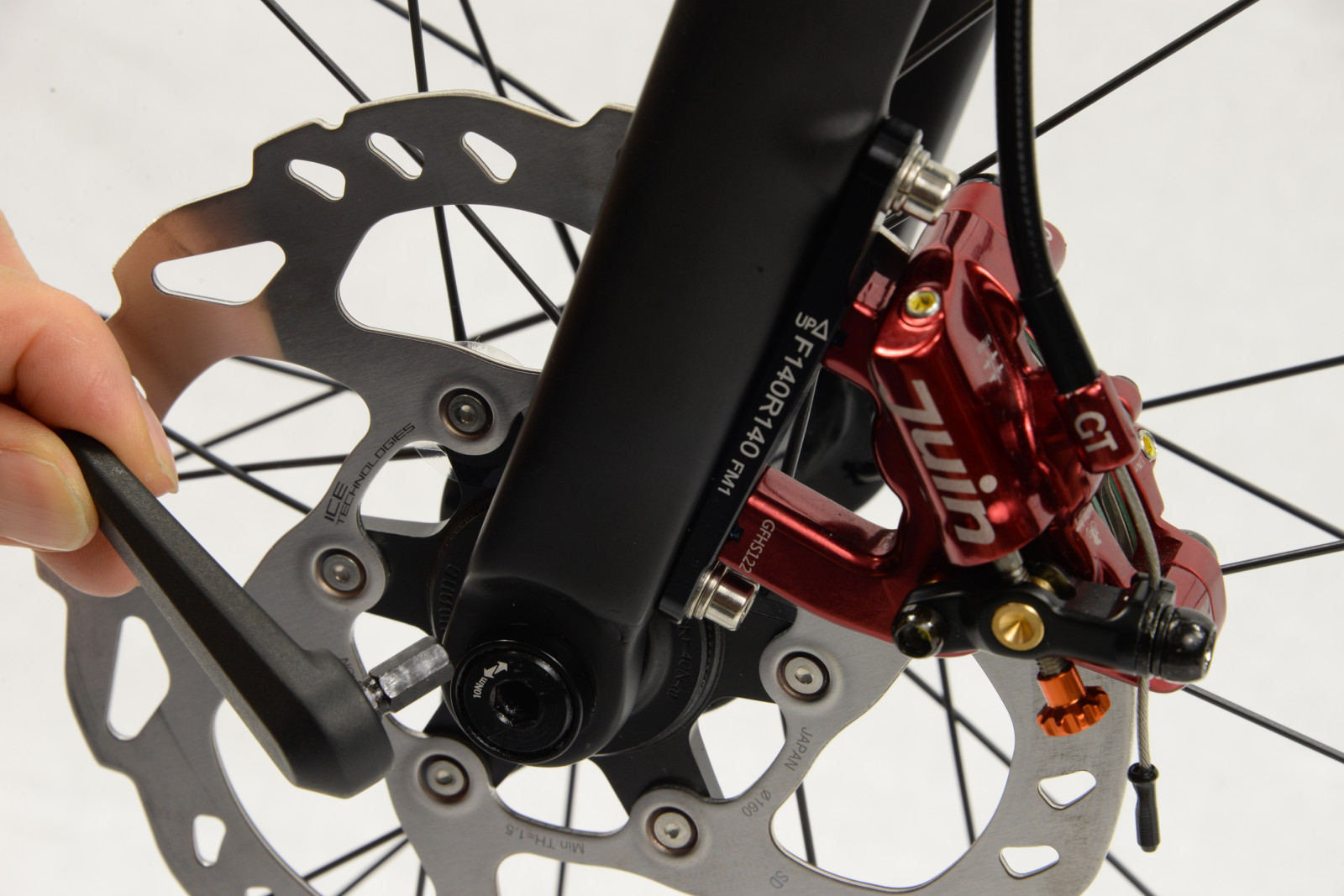

スルーアクスルレバーは前後で共用できる(=軽量化)着脱式を採用。

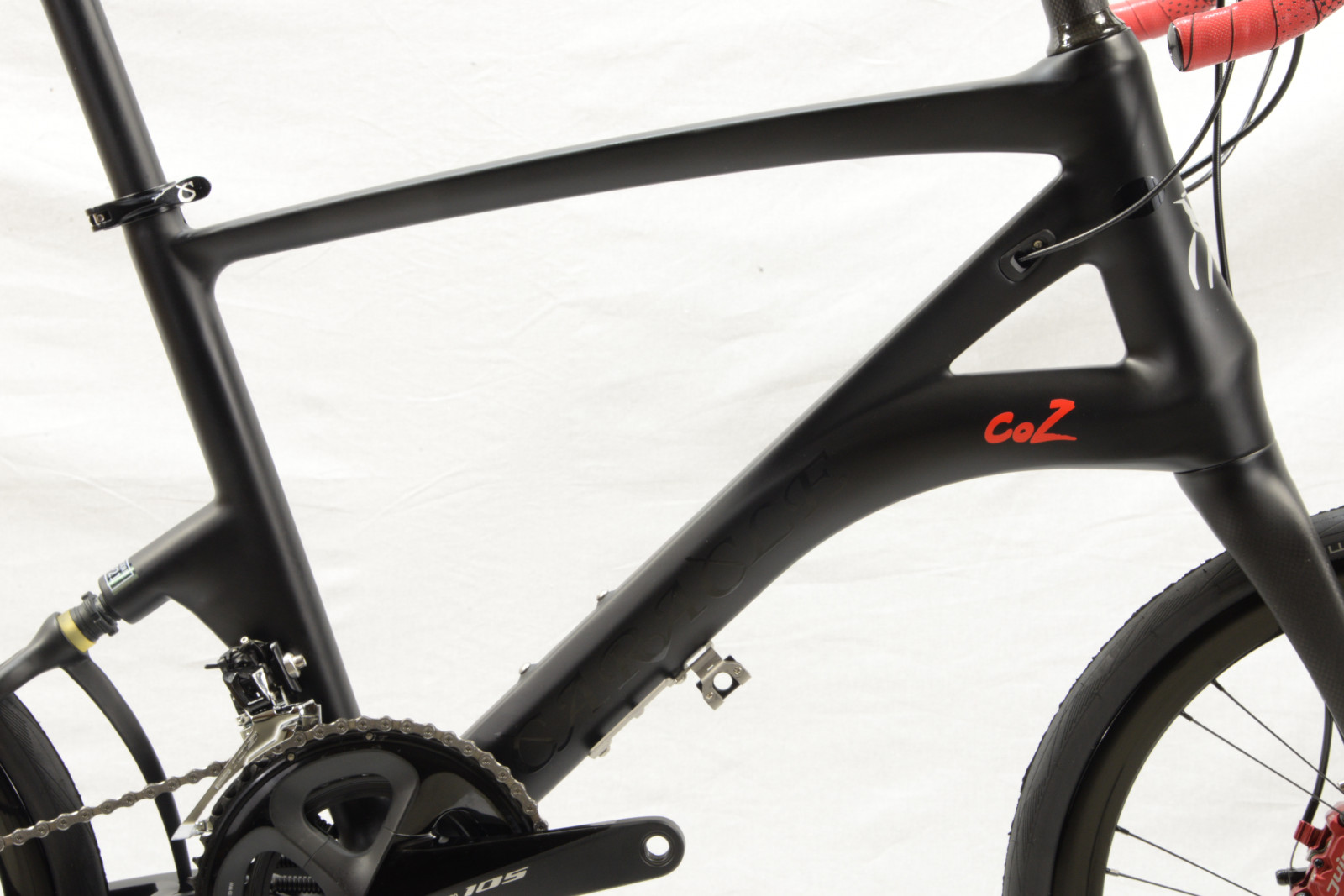

小径車の宿命である長いヘッドチューブ。3つ目の三角形を設けて前三角の剛性低下を解消する「3TRYANGLE」構造

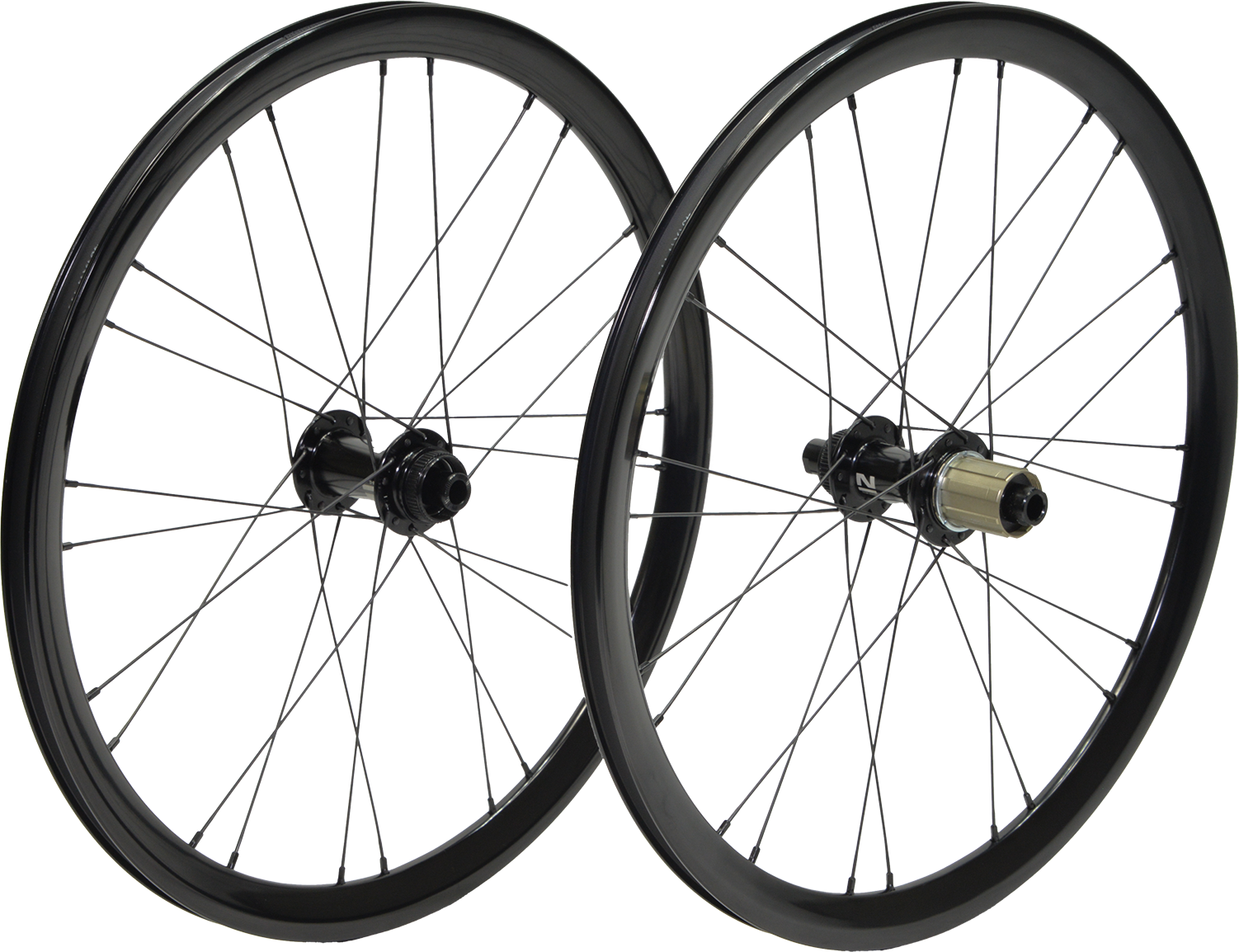

オプションホイールZ-DISK2 シマノHG対応モデルはZ-DISK1より約80g軽量 [CARACLE-COZ DB rev.0]
CARACLE-COZ DB 105モデル Lサイズ 試作車 折りたたみ時右側面 (前ブレーキキャリパー/バーテープはオプション)

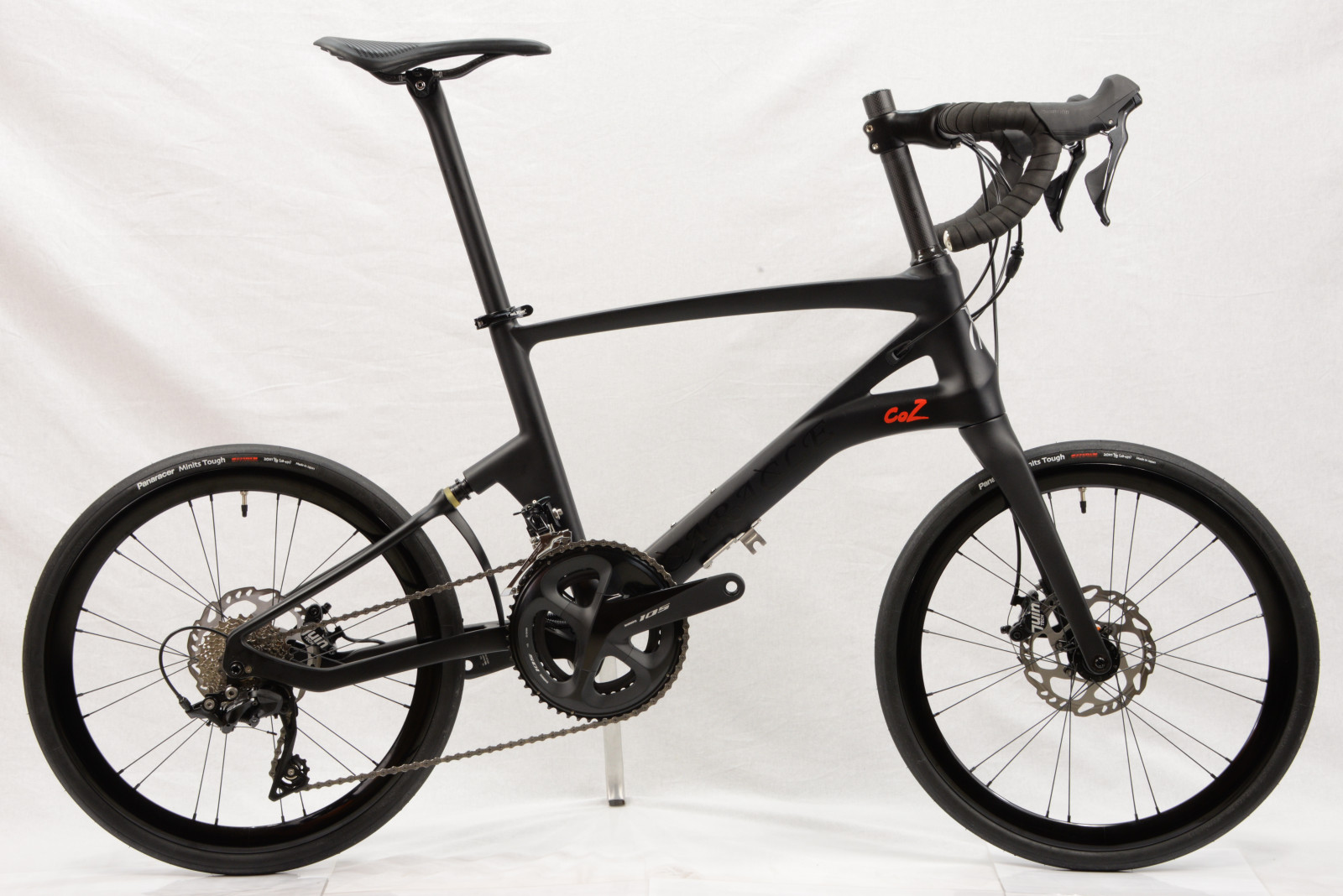

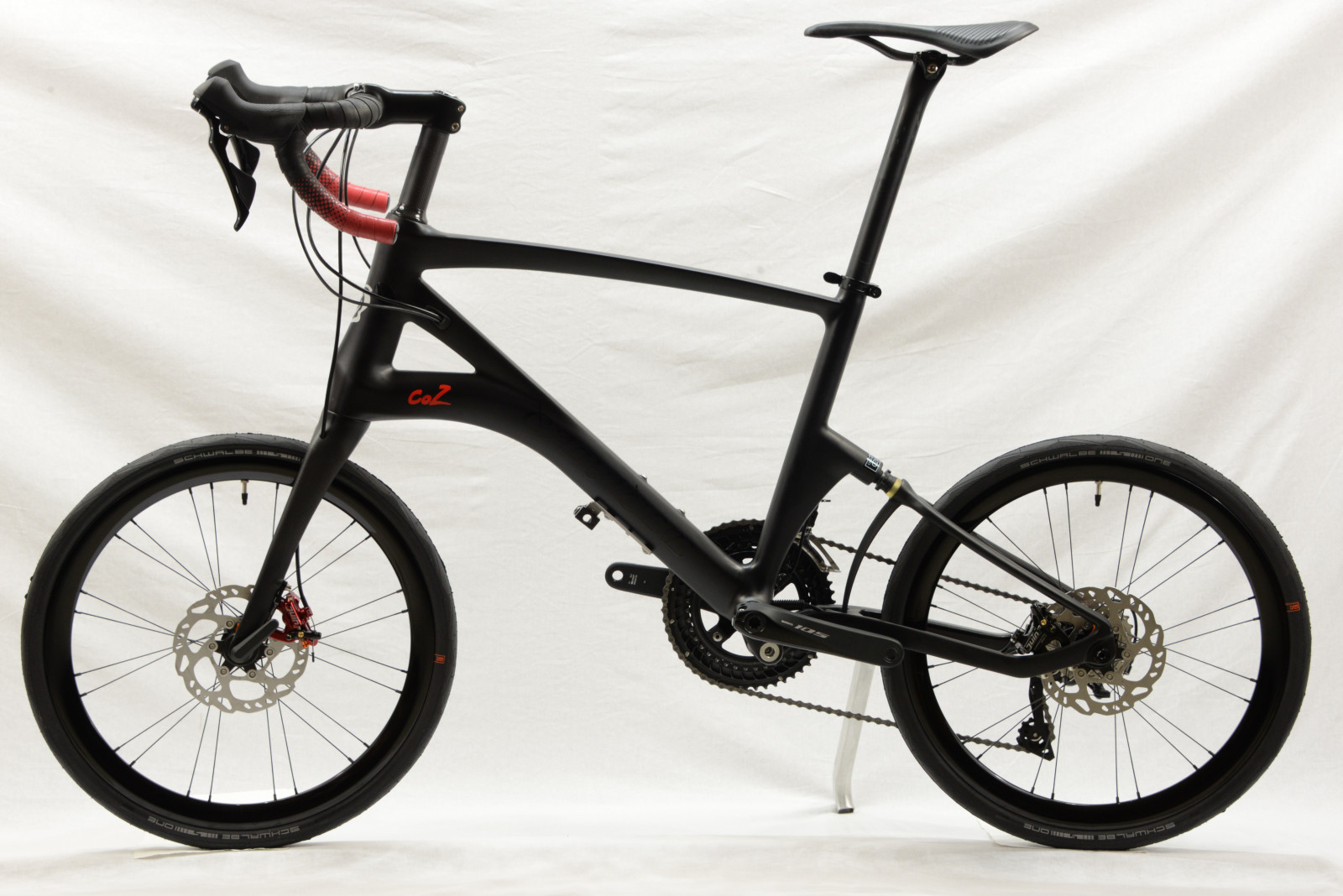

CARACLE-COZ DB 105モデル Lサイズ 試作車 (前ブレーキキャリパー/バーテープはオプション)
CARACLE-COZ DB 105モデル Lサイズ 試作車 左サイド (前ブレーキキャリパー/バーテープはオプション)

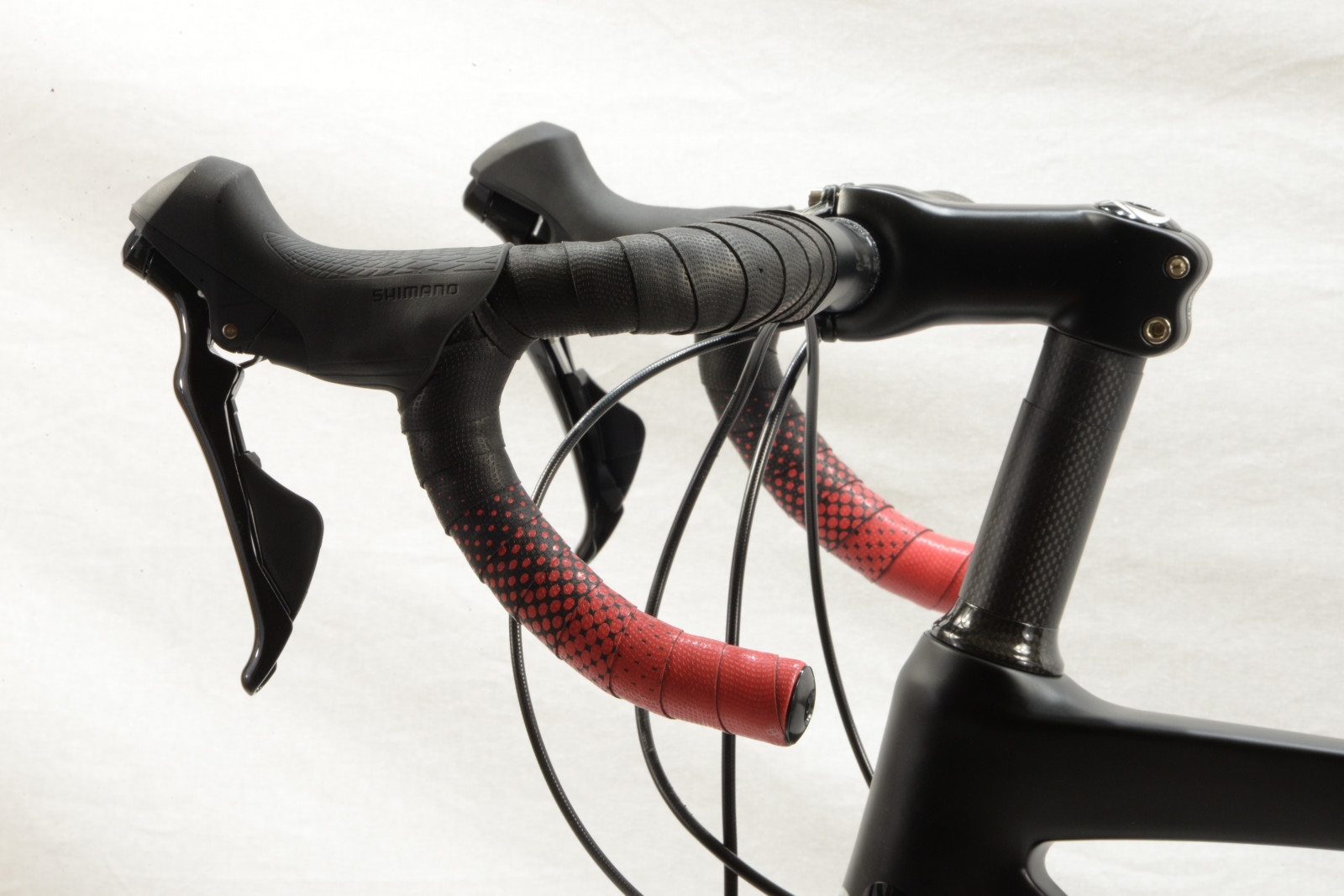

カーボンファイバー製ハンドルバー、ステムを採用し、追加料金無しでサイズ選択可能。オプションのハイグリップバーテープ装着。 [CARACLE-COZ DB rev.0 完成車 取寄時オプション]

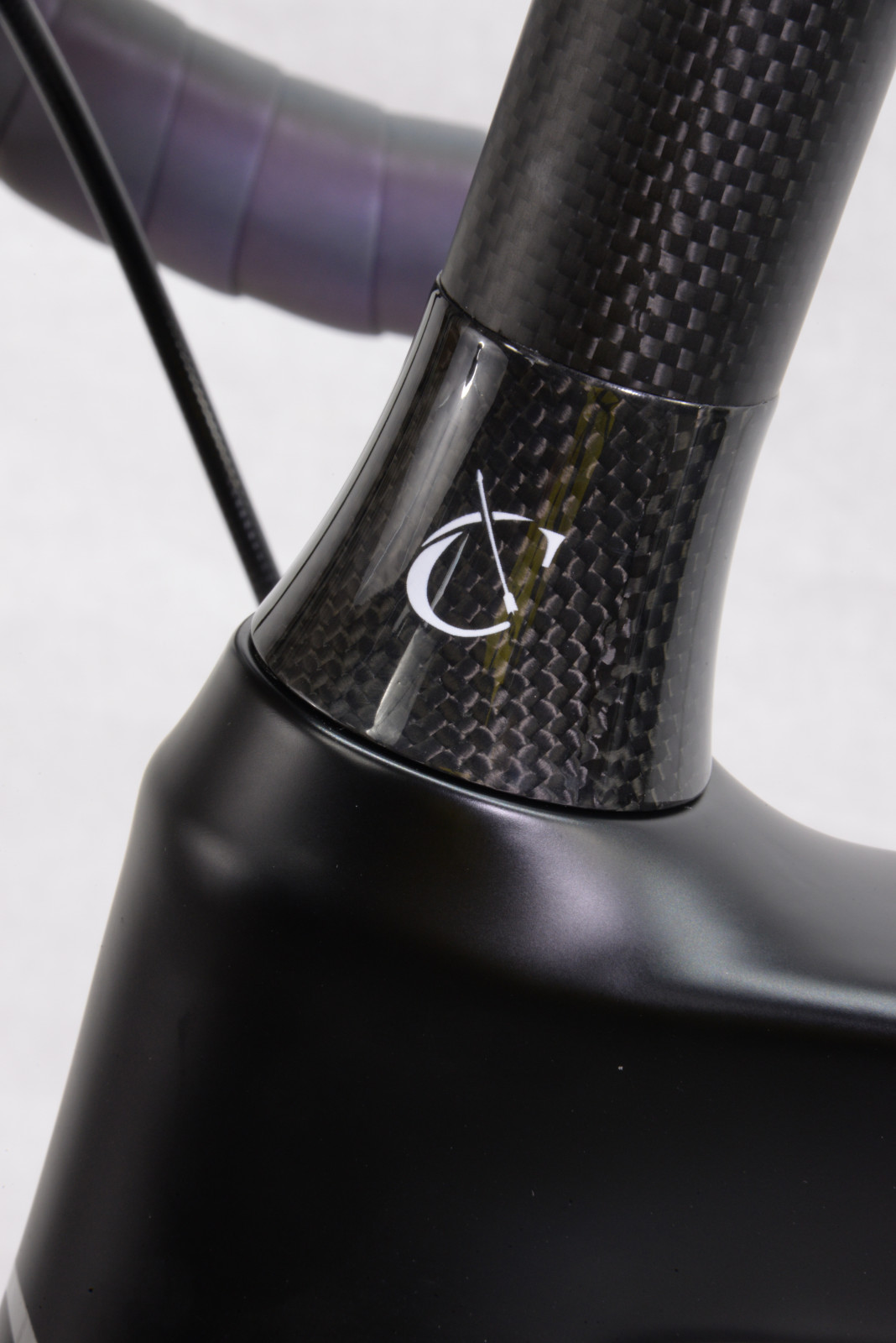

ヘッド上部の一体感を高めるテーパーヘッドスペーサー追加可能(オプション)
オプションホイールZ-DISK2 シマノHG対応モデルはZ-DISK1より約80g軽量 [CARACLE-COZ DB rev.0]
ディスクブレーキの強力な制動力を受け止めるSchwalbe ONE 20x1-1/8(28mm幅)タイヤを標準装着。軽量なPanaracer ミニッツライト 7/8への交換も可能(取寄時オプション) [CARACLE-COZ DB rev.0 完成車]
CARACLE-COZ DB Lサイズ 試作車(前ブレーキキャリパー、バーテープはオプション、その他、タイヤ、ディスクローター、サドル、シートQR、ペダル等販売品と異なるパーツあり)
CARACLE-COZ DB 105モデル Lサイズ 試作車 右サイド (前ブレーキキャリパー/バーテープはオプション)

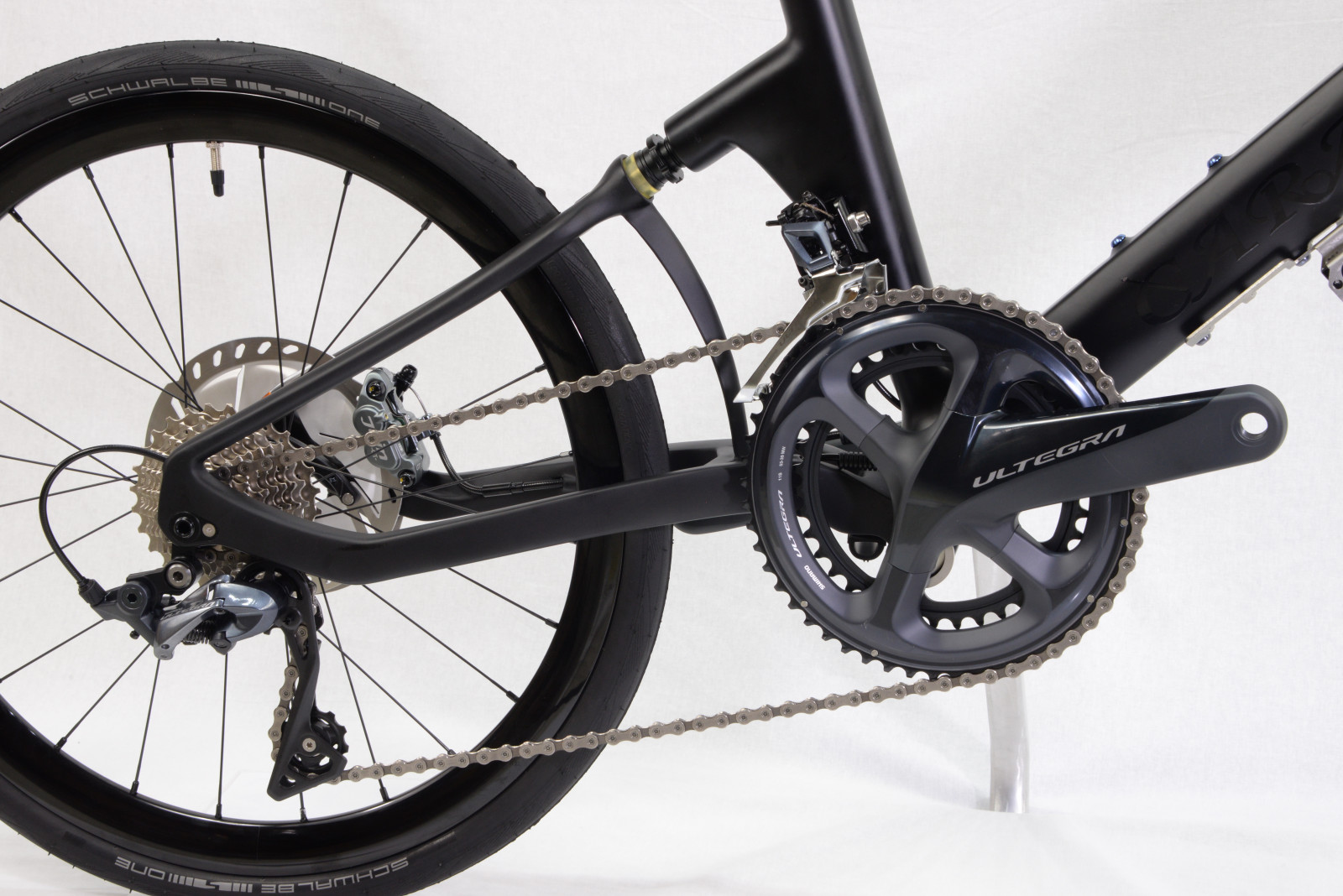

シマノ「アルテグラ」コンポーネント採用モデルもラインナップ[CARACLE-COZ DB アルテグラ]
シマノ「アルテグラ」コンポーネント採用モデルもラインナップ(オプション装着車)[CARACLE-COZ DB アルテグラ]

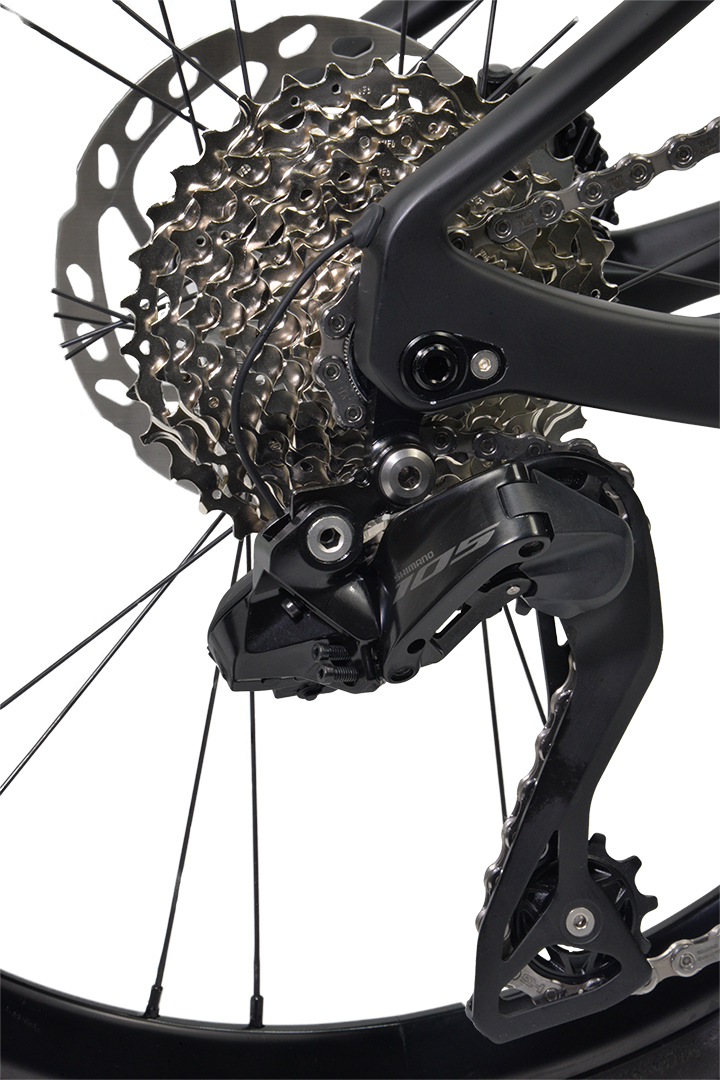

最新12速電動変速器を採用
リアブレーキもフロントと同じ軽いタッチで強力制動
差額交換でオプションバーテープを選択可

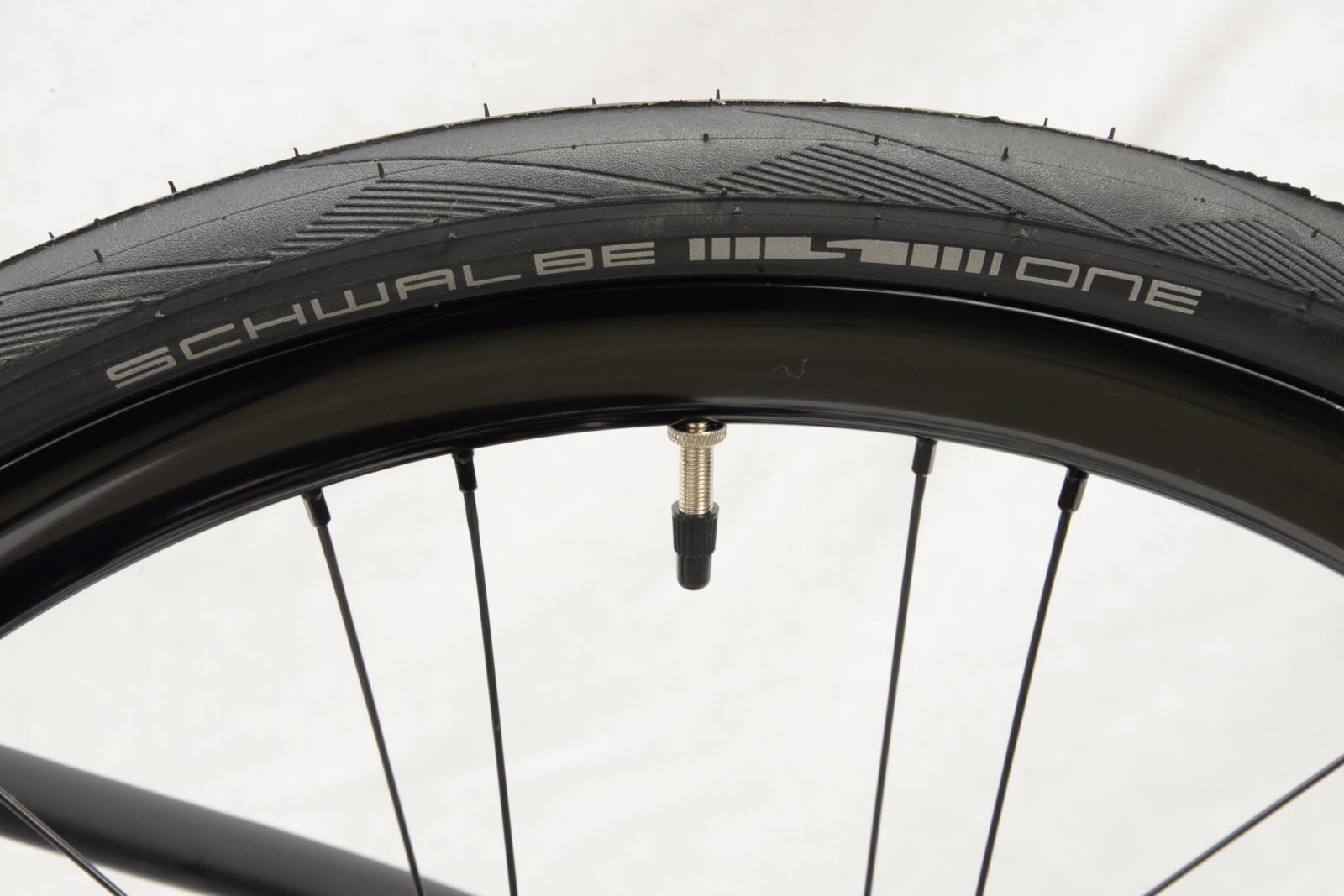

ロードバイクでも人気のSCHWALBE ONE採用
ブレーキも変速も軽いタッチでストレスフリー(シフトスイッチブロッカー試供品装着)
前輪を外したら付属のパッドスペーサー(ダミーローター)を忘れずにセットして下さい
無線Di2化によりハンドル周りは油圧ワイヤー2本だけ
折りたたみ関節をひとつに絞って重量増を抑制
Di2/限定カラー/Lサイズフレーム
無線式2x12速電動変速Di2を採用し、軽いタッチでストレスフリーの変速
前輪はスルーアクスルで外して重量増を抑制
輸送中の誤動作によるバッテリー消耗を防ぎます(限定試供品)
小径車の宿命である前三角の剛性低下を3TRYANGLE構造で解決
超軽量のカーボン製シートポストとサドルを採用
外した前輪を一体化し、折りたたみ時にダウンチューブに接触するチェーンを防御
サス機能も備え、オプションエラストマーでクッション調整可
Di2モデルでは使用しない開口部をカバー

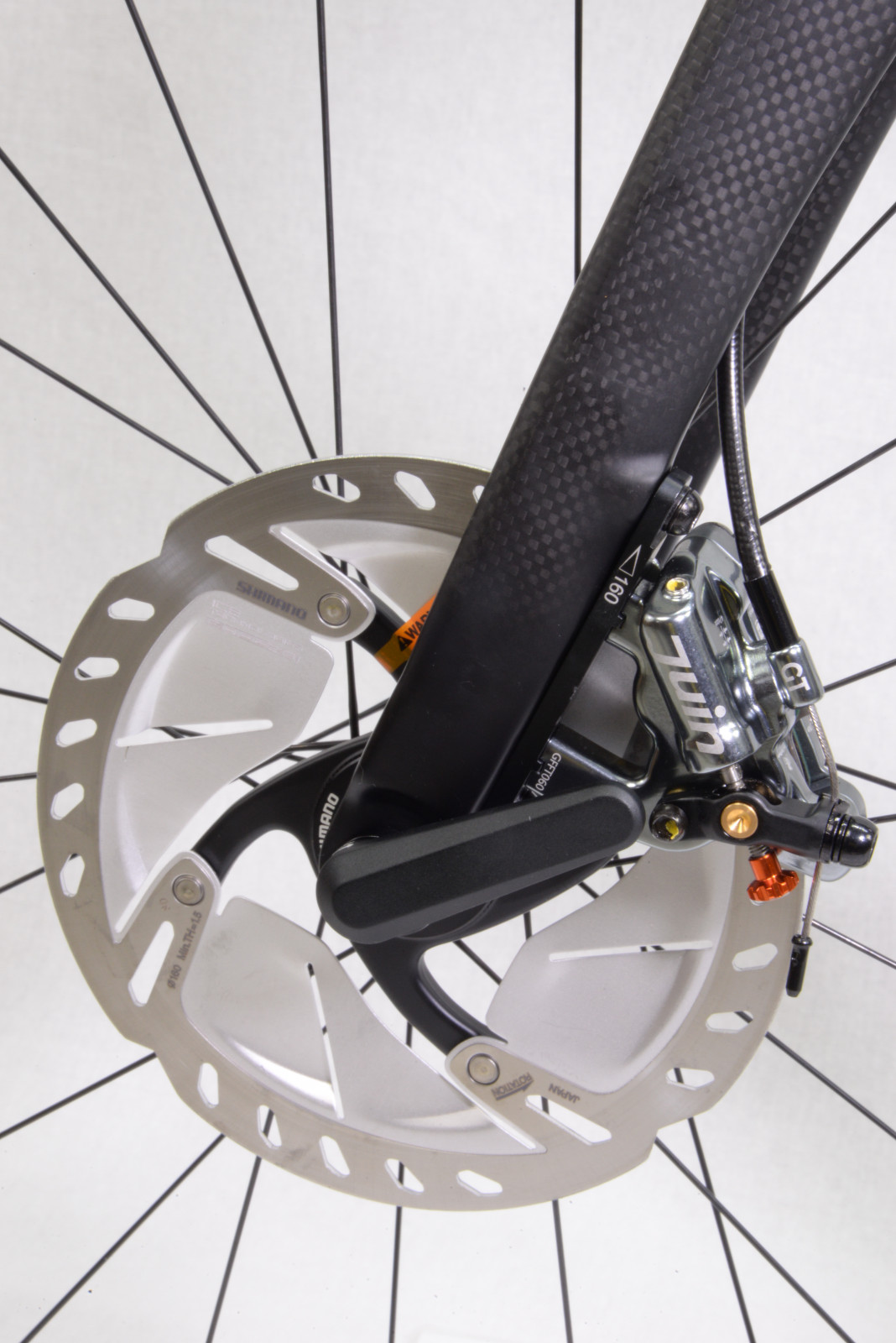

最新ロード規格フラットマウントを採用したフル油圧ブレーキシステム

■解説

カーボン製フレームの採用による6kg台の超軽量と、圧倒的な走行性能で、折りたたみ自転車の基準を変えた『CARACLE-COZ』の、ディスクブレーキ搭載モデルです。

単にディスクブレーキ化するだけではなく、フラットマウントスルーアクスルという最新ロード規格を採用。両方搭載した折りたたみ自転車は、弊社の知る限り世界初です。

ハイブリッドDB(ディスクブレーキ)完成車には、フラットマウント規格のJuin TECH製ブレーキキャリパーを採用。キャリパーを油圧化して、環境を問わず強力なストッピングパワーを発揮します。高速ダウンヒルや雨天時でも余裕を持って走ることができ、安全走行と疲労軽減に貢献します。レバーまでの経路はメカニカルワイヤーを使用するので、折りたたみによりブレーキ経路が倒立してもエアー噛みによる制動不良が生じる心配がありません。

2022年登場のフル油圧DB(ディスクブレーキ)完成車は、最新コンポーネント シマノ アルテグラR8100及び105 R7100シリーズを採用。折りたたみ時のエアー噛みを防止するために充分なブリーディング(エアー抜き)が必要ですが、軽い操作感で強力なストッピングパワーを得られ、走行性能がさらに向上します。加えて、R8100及びR7100シリーズはDi2電動変速システムでリア12速を駆動し、軽いタッチでストレスフリーの変速を実現しています。

フル油圧ブレーキとDi2の組み合わせは、前輪を外したらブレーキキャリパーにダミーパッドを挟む、輸送中に変速スイッチが押しっぱなしにならないように気をつけるといった気づかいは必要ですが、折りたたみ時のワイヤー屈曲によるインデックスのズレや引きの重さが生じないため、調整不要で展開したらすぐに全開走行が可能。ディスクブレーキ車なのに約7.3kgの超軽量で、持ち運びもラクラク。特に輪行ライドはとても気楽になります。

R8100及びR7100ディスクブレーキモデルはセミワイヤレスDi2で、ハンドル付近にシフト用ワイヤーや電線がありません。外観がスッキリすることはもちろん、トラブル防止にも役立ちます。

DBモデル共通のメリットとして、スルーアクスル機構によりハブの回転性能を100%引き出すと共に、折りたたみ時のホイール着脱で生じやすいローターの位置ずれを防止しています。

走行性能とコンパクト性を両立する20インチWO(ETRTO 451)サイズを採用したホイールは、センターロック規格を採用しています。105R7000/105R7100/アルテグラR8000モデルに装着しているZ-DISK1は11速以下だけでなくシマノ12速ロード規格にも対応しています。R8100モデルに採用しているZ-DISK2は、ストレートスポーク対応の軽量ハブを採用することで、約100g軽量で同じくシマノHG12速に対応。105R7000/105R7100/アルテグラR8000モデルをグレードアップする有料オプションとしても選択可能です。シマノ用以外にSRAMのロード規格XDR対応モデルもラインアップしています(モジュール販売用/SRAM搭載完成車無し)。

もちろん、リムブレーキモデル同様の『3TRYANGLE』構造と大径化したフレームパイプが、高強度と超軽量を両立し、しっかりしたハンドリングとしなやかな乗り心地を併せ持っています。

折りたたみリンクをひとつに絞ったことは軽量化に貢献し、一見で折りたたみ車と気づかない外見にも繋がっています。前輪を外した折りたたみサイズは700Cバイクの輪行サイズより格段にコンパクト。オプションの前輪固定プレート(兼ダウンチューブプロテクター)を装着することで、外した前輪を一体化して持ち運ぶことができます

フレームの分割部はワンタッチで着脱システム「Quick-it」により簡単確実に固定でき、路面の突き上げを吸収するサスペンション機能を備えています。体重やお好みに合わせてエラストマーの交換によりクッション性を調整可能です。

DB(ディスクブレーキ)シリーズのフレームはいずれも共通のカーボンファイバー製で、ハンドル、ステム、シートポスト、サドル等にもカーボン製パーツを装着し、11速の105R7000モデルで車重約7.9kg。アルテグラR8000モデルはコンポの重量差に加えて17本のチタン製ボルトを追加して、車重約7.7kgとなっています。12速の105R7100Di2モデルは車重約7.8kg、105R7100機械式変速モデルは車重約8.0kgです。アルテグラR8100モデルはホイールZ-DISK2や、タイヤにPanaracerミニッツ・ライト、チューブにR’Airを採用、ブレーキキャリパー固定ボルトもチタン化して合計21本のチタンボルト装着。前述の通り、約7.3kgの超軽量を実現しています。

105R7000/105R7100/アルテグラR8000モデルも、タイヤ&チューブをPanaracer製軽量品に交換することで、約0.35kgの軽量化が可能です(取寄時有料オプション)。

完成車取寄時には、ステム長とハンドル幅の選択が可能です。体型に合わせて、ステムは70(標準)/90/110mmから、ハンドルバーは380/400(標準)/420mmから、追加料金無しで選択できます。

完成車だけでなく、「フレーム」「フレーム+ホイール」のモジュールも販売しています。シマノ製以外のほとんどのパーツを単品販売もしていますので、お好みのパーツと組み合わせて頂くことも容易です。

最新ロード規格を導入したCOZ DBシリーズは、グレードアップパーツの供給など将来性も高いと思われます。一方で、重量はCOZ RB(リムブレーキ)シリーズが約1kg軽く、大きさや価格面も優位性があります。ヤケド防止のためにブレーキキャリパーやディスクローターが冷めてから折りたたむ、車輪を外した状態でブレーキレバーを握らないなど、折りたたみ運用にこれまでと異なる配慮が必要です。

走行性能やルックスを最重視するなら強力な制動力を備え、車輪の回転性能の高いDB(ディスクブレーキ)シリーズ。手で持ち運ぶ機会の多い輪行愛好家や上り重視なら軽量なRB(リムブレーキ)シリーズをオススメします。バリエーションが増えて、さらに充実した『CARACLE-COZ』にご注目下さい。

「ディスクブレーキ」

ハブ(車軸)に装着したディスクローター(円盤)をパッドで挟んで制動するブレーキシステム。制動力が高く操作性も高いため、自動車やオートバイでも多用されている。特に油圧ピストンでパッドに圧力を掛ける機構は格段に制動力が向上するが、整備に専用工具や技量が必要。ブレーキレバーからの伝達経路にオイルホースを用いると操作性が向上するが、経路の倒立、経年劣化、整備技量不足によりオイル内に気泡が混入すると、機能低下や喪失が起きる恐れがある。マウンテンバイクで先行して普及が進み、近年はロードバイクでも採用例が増えている。

「フラットマウント」

シマノ社が提唱するディスクブレーキキャリパーをフレームやフォークに固定する規格。特にロードバイクに装着するために、コンパクト性が重視されている。マウンテンバイクでは古くはインターナショナル規格、近年はポストマウント規格が主流だが、フラットマウント規格も導入されつつある。

「スルーアクスル」

ホイール(車輪)をフレームやフォークに装着するための方式の1つ。シャフトをフレーム(やフォーク)とハブ(車軸)を貫通させ、フレーム(やフォーク)の片側と一体化したナットにねじ込むことで固定する。旧来主流だったQR(クイックリリース)方式のように、フレームエンド(車軸装着部)にU字型の開口部が無いため締め付けによるシャフトの変形が生じず、ハブの回転性能が低下しない。開口部が無いことは着脱やブレーキングによるハブ軸の位置ずれも生じにくいため、特にパッドとローターのクリアランスのシビアなディスクブレーキの使用で優位性がある。QR式と比較して太いシャフト(ロードでは12mm径が主流)を用いるため、剛性が向上するという利点もある。

「XDR」

SRAM社の提唱するカセットスプロケット(後ギア)をハブのフリーボディーに装着するためのロードバイク用規格。フリーボディの先端が細くなった形状により10Tのトップコグを装着可能(シマノロード用HG規格は11Tまで)。スペーサーを介することでマウンテンバイク用のXD規格スプロケットの装着も可能だが、シマノ製HGスプロケットの装着は不可。

3tryangle_w1000「3TRYANGLEフレーム」

物理的に最も丈夫な構造である「三角形」を組み合わせたダイヤモンド型フレームは、同じ材料なら最も丈夫で軽量になります。現在も自転車の主流の構造ですが、大人用小径車は必然的にヘッドチューブが長くなり、フレーム前部の三角形が維持できずに強度が低下します。強度を補おうとフレームの厚みを増せば、重量が増えてしまいます。COZシリーズの『3TRYANGLE』フレームは、フレーム前部にもうひとつ「三角形」を作ることで、小径車の宿命を解決。高強度と超軽量を両立しました。

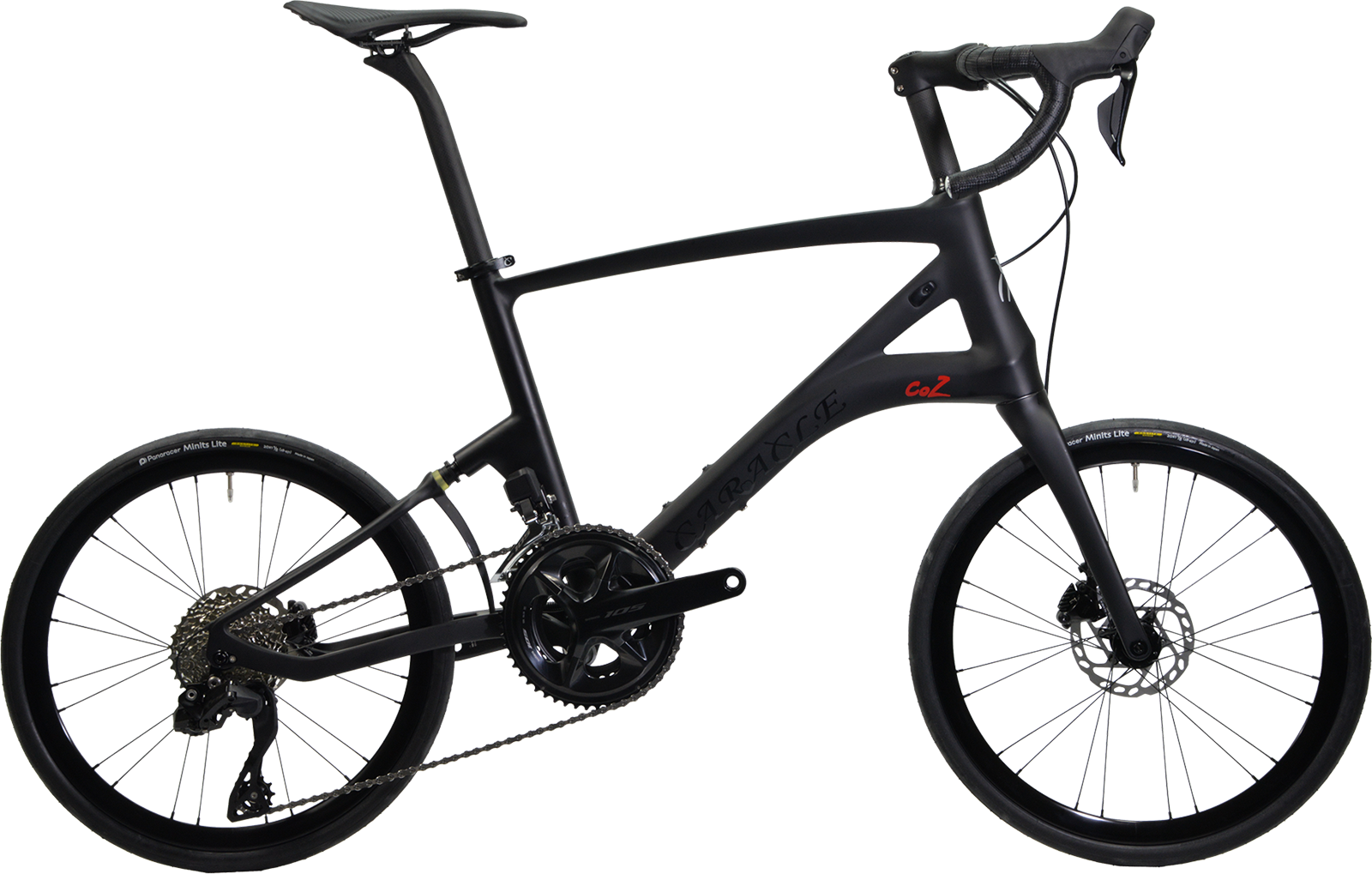

■CARACLE-COZ DB rev.0 フル油圧ディスクブレーキ完成車 [定番モデル]

モデル czdb101r3
12速機械式変速 105(R7100)【新商品】
※画像はオプション装着車
czdb056_r3
12速無線Di2 105(R7100)
※画像は限定カラー/オプション装着車
CARACLE-COZ DB アルテグラ(R8100)
12速無線Di2 アルテグラ(R8100)
※画像は試作車
希望小売価格 360,000円(税込396,000円)※定番BK 430,000円(税込473,000円)※定番BK 520,000円(税込572,000円)※定番BK
重量 約8.0kg (Mサイズ/ペダル無し) 約7.8kg (Mサイズ/ペダル無し) 約7.3kg (Mサイズ/ペダル無し)
カラー マットブラック(定番)※不定期に限定カラー発売 同左 同左
サイズ H71.0xL88.5xW33cm(フレームM/ハンドルW400/ステムL70) / H72.0xL91.5xW33cm(フレームL/ハンドルW420/ステムL90) 同左 同左
フレーム カーボンファイバー(CFRP)、Tiボルトx1 同左 カーボンファイバー(CFRP)、Tiボルトx5
フォーク カーボンファイバー(CFRP) 同左 同左
ハンドル カーボン(d31.8/W400/R95/D140)
※ハンドル幅(W) 380/400/420選択可
※ハンドル幅(W) はエンド部分センターサイズ(芯-芯)
同左 同左
ステム CZステムCF(d31.8/L70/17°)
※突き出し長(L) 70/90/110選択可
同左 CZステムCF(d31.8/L70/17°)、Tiボルトx8
※突き出し長(L) 70/90/110選択可

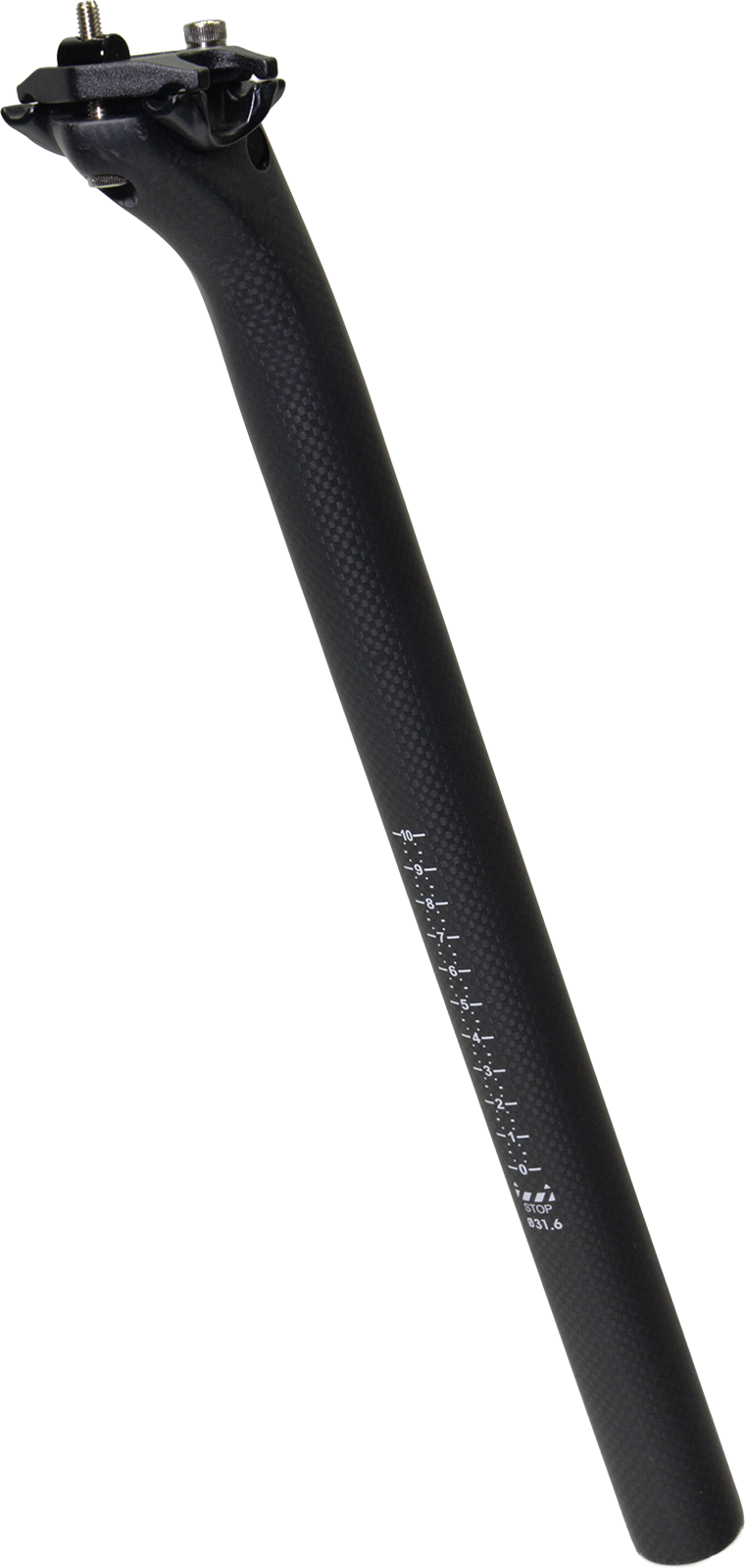

シートP CZシートポストCF4(d31.6×L400mm/210g) 同左 CZシートポストCF3(d31.6×L400mm/185g)/Tiボルトx2
ホイール Z-DISK1(1,320g/スルーアクスル/センターロック) 同左 Z-DISK2[シマノ](1,220g/スルーアクスル/センターロック)
サドル CZサドルライト(カーボンベース/カーボンレール) 同左 同左
タイヤ Schwalbe One 20×1-1/8(28-451) 同左 Panaracer ミニッツ・ライトPT 20×1-1/8(28-451)
チューブ KENDA 1-1/8 同左 Panaracer R’AIR 20×7/8~1-1/8
ヘッドパーツ カーボンダストキャップ、プレッシャーアンカー、70/20/10mmカーボンスペーサー付属 同左 カーボンダストキャップ、プレッシャーアンカー(Tiボルトx2)、70/20/10mmカーボンスペーサー付属
レバー シマノ105 ST-R7120 デュアルコントロールレバー シマノ105 ST-R7170 デュアルコントロールレバー シマノアルテグラ ST-R8170 デュアルコントロールレバー
ブレーキ本体 シマノ105 BR-R7170 同左 シマノアルテグラ BR-R8170
ディスクローター シマノ SM-RT64-SS (140mm/センターロック) 同左 シマノ SM-RT800-SSまたは同等品 (140mm/センターロック)
チェーンホイール シマノ105 FC-R7100 BK(170mm/52-36Tダブル) 同左 シマノ アルテグラ FC-R8100 BK(170mm/52-36Tダブル)
BB シマノ SM-BBRS501(JIS68mm) 同左 シマノ SM-BBR60 (JIS68mm)
Rメカ シマノ105 RD-R7100 シマノ105 RD-R7150 シマノ アルテグラ RD-R8150-GS
Fメカ シマノ105 FD-R7100 BK シマノ105 FD-R7150 BK シマノ アルテグラ FD-R8150-F
カセットスプロケット シマノ105 CS-R7101(11-34T/12速) シマノ105 CS-R7100-12またはCS-R7101(11-34T/12速) シマノ アルテグラ CS-R8100(11-30T/12速)
チェーン シマノ CN-M7100 同左 シマノ CN-M8100
ペダル 無し(弊社オプションまたは市販品装着) 同左 同左
ブレーキホース シマノ SM-BH90 同左 同左
シフトワイヤー/エレクトリックケーブル アウター:ステンレスケーシング/インナー:シマノ製ステンレス 無線(ST)及びシマノ EW-SD300-I(BT-RD/BT-FD) 同左
特記 チタンボルト合計1本装着 同左 チタンボルト合計21本装着
発売時期 2023年09月 2022年10月 2022年05月

■CARACLE-COZ DB rev.0 ハイブリッドディスクブレーキ完成車 [定番モデル]

モデル czdb152br3
11速 105(R7000)基本【新商品】
※画像はオプション装着車
CARACLE-COZ DB 105(R7000)ライト
11速 105(R7000)ライト
※画像はオプション装着車
CARACLE-COZ DB アルテグラ(R8000)
11速 アルテグラ(R8000)
※画像はオプション装着車
希望小売価格 272,000円(税込299,200円)※定番BK 310,000円(税込341,000円)※定番BK 360,000円(税込396,000円)※定番BK
重量 約8.1kg (Mサイズ/ペダル無し) 約7.9kg (Mサイズ/ペダル無し) 約7.7kg (Mサイズ/ペダル無し)
カラー マットブラック(定番)※不定期に限定カラー発売 同左 同左
サイズ H71.0xL88.5xW33cm(フレームM/ハンドルW400/ステムL70) / H72.0xL91.5xW33cm(フレームL/ハンドルW420/ステムL90) 同左H71.0xL88.5xW33cm(フレームM/ハンドルW400/ステムL70) / H72.0xL91.5xW33cm(フレームL/ハンドルW420/ステムL90) 同左
フレーム カーボンファイバー(CFRP)、Tiボルトx1 同左 カーボンファイバー(CFRP)、Tiボルトx5
フォーク カーボンファイバー(CFRP) 同左 同左
ハンドル アルミ(d31.8/W400/R80/D125)
※ハンドル幅(W)はエンド部分センターサイズ(芯-芯)
カーボン(d31.8/W400/R95/D140)
※ハンドル幅(W) 380/400/420選択可
※ハンドル幅(W) はエンド部分センターサイズ(芯-芯)
同左
ステム アルミ(d31.8/L70) カーボン(d31.8/L70/17°)
※突き出し長(L) 70/90/110選択可
カーボン(d31.8/L70/17°)、Tiボルトx8
※突き出し長(L) 70/90/110選択可

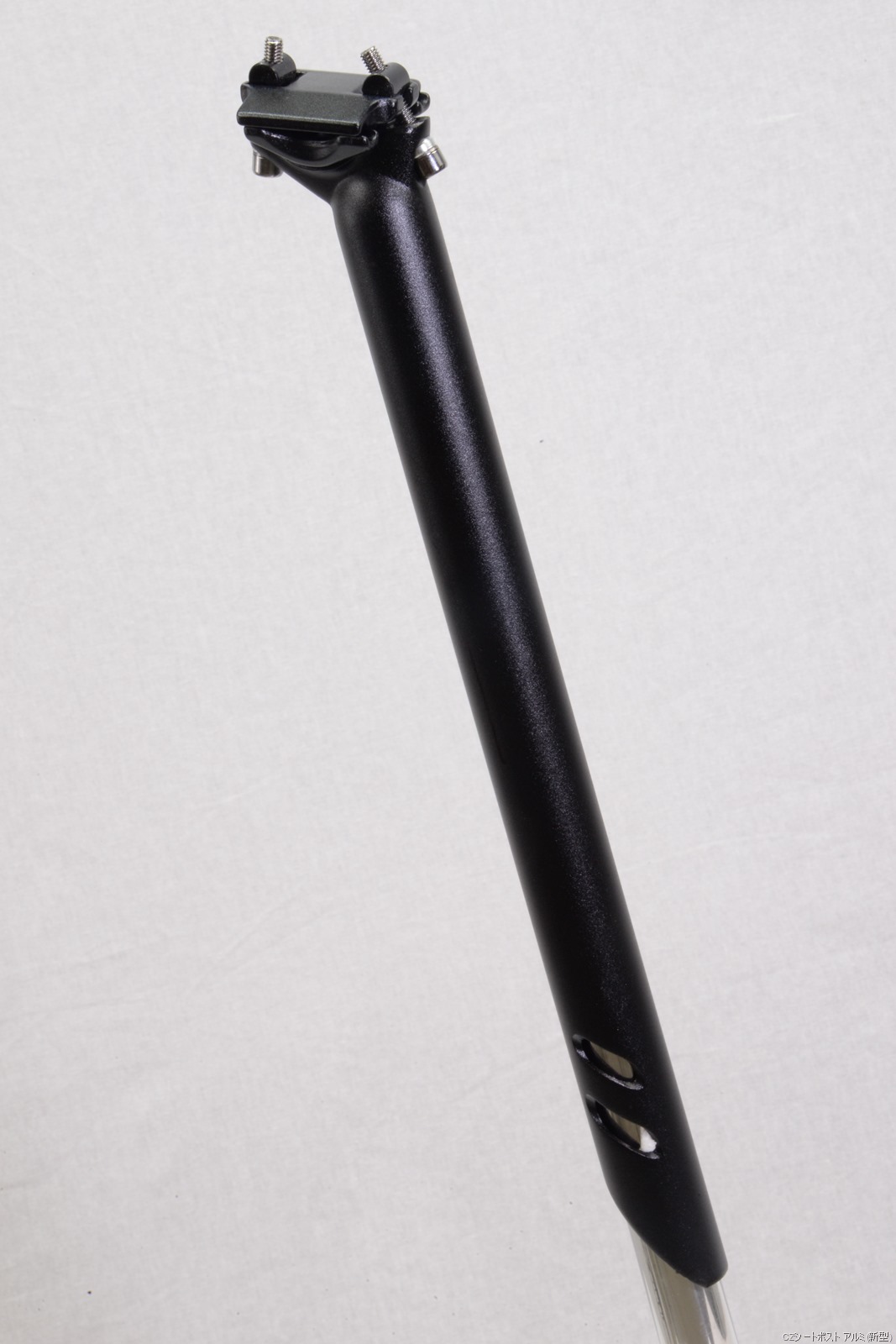

シートP CZシートポストAL2(d31.6×L400mm/アルミ) CZシートポストCF4(d31.6×L400mm/210g) CZシートポストCF3(d31.6×L400mm/185g)/Tiボルトx2
ホイール Z-DISK1(1,320g/スルーアクスル/センターロック) 同左 同左
サドル CZサドル ベーシック2(プラスチックベース/スチールレール) CZサドル ライト(カーボンベース/カーボンレール) 同左
タイヤ DURO DB-7043 Stinger 20×1-1/8(28-451) Schwalbe One 20×1-1/8(28-451) 同左
チューブ INNOVA 20×1-1/8(451) 仏48mm KENDA 20×1-1/8(451) 仏48mm 同左
ヘッドパーツ アルミダストキャップ、プレッシャーアンカー、70/20/10mmカーボン (スペーサー付属) カーボンダストキャップ、プレッシャーアンカー、70/20/10mmカーボンスペーサー付属 カーボンダストキャップ、プレッシャーアンカー(Tiボルトx2)、70/20/10mmカーボンスペーサー付属
レバー シマノ105 ST-R7000 BK デュアルコントロールレバー 同左 シマノアルテグラ ST-R8000 デュアルコントロールレバー
ブレーキ本体 Juin TECH F1(油圧2ピストン/メカニカルワイヤー) RD
※オプション:Juin TECH GT-F(4ピストン)
同左 Juin TECH F1(油圧2ピストン/メカニカルワイヤー) BK
※オプション:Juin TECH GT-F(4ピストン)
ディスクローター シマノ SM-RT70-S (160mm/センターロック) 同左 シマノ SM-RT800-Sまたは同等品 (160mm/センターロック)
チェーンホイール シマノ105 FC-R7000 BK(170mm/53-39Tダブル) 同左 シマノ アルテグラ FC-R8000 BK(170mm/53-39Tダブル)
BB シマノ SM-BBRS501(JIS68mm) 同左 シマノ SM-BBR60 (JIS68mm)
Rメカ シマノ105 RD-R7000-GS BK 同左 シマノ アルテグラ RD-R8000-GS
Fメカ シマノ105 FD-R7000 BK 同左 シマノ アルテグラ FD-R8000-F
スプロケット シマノ105 CS-R7000(11-28T/11速) 同左 シマノ アルテグラ CS-R8000(11-28T/11速)
チェーン シマノ CN-HG-601-11 同左 シマノ CN-HG-701-11
ペダル 無し(弊社オプションまたは市販品装着) 同左 同左
ブレーキワイヤー アウター:アルミ&ケブラーケーシング/インナー:ステンレス 同左 同左
シフトワイヤー アウター:ステンレスケーシング/インナー:シマノ製ステンレス 同左 同左
特記 チタンボルト合計1本装着 同左 チタンボルト合計17本装着
発売時期 2024年02月 2020年09月 2020年09月

■CARACLE-COZ DB(ディスクブレーキ) rev.0 モジュールバリエーション [定番モデル]

モデル DB rev.0 フレーム DB rev.0 フレーム+ホイールZ-DISK1 DB rev.0 フレーム+ホイールZ-DISK2[シマノHG] DB rev.0 フレーム+ホイールZ-DISK2[SRAM XDR]
希望小売価格 140,000円(税込154,000円)※定番BK 180,000円(税込198,000円)※定番BK 194,000円(税込213,400円)※定番BK 194,000円(税込213,400円)※定番BK
重量 約1.65kg (Mサイズ/フォーク込) フレーム約1.65kg (Mサイズ/フォーク込)
ホイール約1.32kg(QR除く)
フレーム約1.65kg (Mサイズ/フォーク込)
ホイール約1.24kg(QR除く)
フレーム約1.65kg (Mサイズ/フォーク込)
ホイール約1.22kg(QR除く)
カラー マットブラック(定番)※不定期に限定カラー発売 同左 同左 同左
付属品 ヘッドパーツ(カーボンダストキャップ仕様)、プレッシャーアンカー、ヘッドキャップ、70/20/10mmカーボンスペーサー、シートクランプ、スルーアクスル ヘッドパーツ(カーボンダストキャップ仕様)、プレッシャーアンカー、ヘッドキャップ、70/20/10mmカーボンスペーサー、シートクランプ、ホイールQR、8~10速用スペーサー、スルーアクスル ヘッドパーツ(カーボンダストキャップ仕様)、プレッシャーアンカー、ヘッドキャップ、70/20/10mmカーボンスペーサー、シートクランプ、ホイールQR、8~10速用スペーサー、スルーアクスル ヘッドパーツ(カーボンダストキャップ仕様)、プレッシャーアンカー、ヘッドキャップ、70/20/10mmカーボンスペーサー、シートクランプ、ホイールQR、8~10速用スペーサー、スルーアクスル
発売時期 2020年09月 同左 同左 同左
備考 ホイールはシマノHG 8~12速対応(ロード規格) 同左 ホイールはSRAM XDR対応


■諸元(共通)

  • 適応乗車重量(乗員+荷物):80kg以下
  • エンド幅(オーバーロックナット寸法):フロント:100mm / リア:142mm
  • BB規格:JIS(BSC/BSA/ISO)68mm
  • ヘッドパーツ規格:上下インテグラル1-1/8″(Campagnolo Hidden)
  • 最終組立地:日本
  • パーツ製造地:中国、台湾、マレーシア、日本等


■ジオメトリ

cz_geometry

  • ホイールベース長[図WB]:999mm(M) / 1,036mm(L)
  • リアセンター[図RC]:413mm
  • フロントセンター[図FC]:588mm(M) / 625mm(L)
  • フレームサイズCT[図ST]:395mm(M) / 425mm(L)
  • トップチューブ長(ホリゾンタル換算)[図TT]:530mm(M) / 567mm(L)
  • ヘッドチューブ長[図HT]:200mm(M) / 250mm(L)
  • シートアングル[図SA]:73°
  • ヘッドアングル[図HA]:71.5°
  • フォークオフセット[図FO]:33mm
  • BBドロップ[図BD]:-28mm


■オプション及びパーツ販売

  • Juin TECH F-1 (2ピストンHVディスクブレーキキャリパー):希望小売価格 26,000円(税込28,600円)(前後セット)/14,000円+税(前のみ)/13,000円+税(後のみ)
  • Juin TECH GT-F (4ピストンHVディスクブレーキキャリパー):希望小売価格 22,000円(税込24,200円)(前のみ) ※フロント専用
  • Chalet Sports ハンドルバーテープ:希望小売価格3,000円(税込33,000円)[同時注文時 差額交換特価1,800円(税込1,980円)]
  • ホイールZ-DISK1 (シマノHG/約1,320g/スルーアクスル/センターロック)[完成車付属品]:希望小売価格63,000円(税込 69,300円)
  • ホイールZ-DISK2[シマノHG] (約1,220g/スルーアクスル/センターロック):希望小売価格75,000円(税込 82,500円)
  • ホイールZ-DISK2[SRAM XDR] (約1,220g/スルーアクスル/センターロック):希望小売価格75,000円(税込 82,500円)
  • Panaracer MINITS LIGHT+R-AIR 20×1-1/8(1台分):完成車取寄せ時のみ交換可[単品販売不可] 交換料金は販売店様を通じてご確認下さい
  • マッドガードQR02 for CS406/CZ:希望小売価格5,800円(税込6,380円)
  • トレバッグCOZ(輪行袋):希望小売価格4,800円(税込5,280円)[在庫限り]
  • トレバッグCOZ2(輪行袋):希望小売価格5,200円(税込5,720円)[新発売]
  • トレバッグ用ショルダーストラップST:希望小売価格1,500円(税込1,650円)
  • トレバッグ用ショルダーストラップNR:希望小売価格1,500円(税込1,650円)
  • Quick-it保護キャップ [付属品]:希望小売価格200円(税込220円)
  • チタンボルト各種:希望小売価格300円(税込330円)~1,800円(税込1,980円)
  • Quick-it(分割部ジョイント)用エラストマー ハード&ソフト(2個セット):希望小売価格1,000円(税込1,100円)
  • Quick-it(分割部ジョイント)用エラストマー スタンダード [付属品]:希望小売価格500円(税込550円)
  • 前輪固定プレート(兼ダウンチューブプロテクター)ディスクBR:希望小売価格3,000円(税込3,300円)
  • カーボンヘッドスペーサー3mm:希望小売価格240円(税込264円)
  • カーボンヘッドスペーサー5mm:希望小売価格300円(税込330円)
  • CZドロップハンドルバー カーボンW380/400/420mm (d31.8)[完成車付属品]:希望小売価格13,000円(税込1,4300円)
  • CZステムAL (L70/d31.8)[基本モデル付属品]:希望小売価格1,700円(税込1,870円)
  • CZステムCF L70/90/110mm (d31.8/17°)[完成車付属品]:希望小売価格8,500円(税込9,350円)
  • ショートステムAL1(31.8x35mm)205g:希望小売価格1,700円(税込1,870円)
  • ショートステムAL2(31.8x35mm)90g:希望小売価格2,300円(税込2,530円)
  • CZシートポスト AL2(31.6x400mm):希望小売価格3,200円(税込3,520円)
  • CZシートポスト CF3(31.6×400mm) 希望小売価格13,800円(税込15,180円)
  • CZシートポスト CF4(31.6×400mm)[完成車付属品]:希望小売価格11,400円(税込12,540円)
  • CZロングシートポスト カーボン 31.6x450mm:希望小売価格8,200円(税込9,020円)
  • スチールレール用クランプ左右セット(CZシートポスト カーボン用):希望小売価格1,200円(税込1,320円)
  • CZサドル ベーシック2 [完成車付属品]:希望小売価格2,000円(税込2,200円)[新発売]
  • CZサドル ライト [完成車付属品]:希望小売価格9,200円(税込10,120円)
  • CZワイヤー一式(シフト用インナー除く)[DB(R7000/R8000)][完成車付属品]:6,800円(税込7,480円)
  • wellgo M138 QRD フラットペダル:希望小売価格9,900円(税込10,890円)
  • CZテーパーヘッドスペーサー(ダストキャップ) 40mm:希望小売価格2,600円(税込2,860円)
  • Chalet Sports インスタンド451TA(スルーアクスル):希望小売価格5,600円(税込6,160円)
  • CZダウンチューブソフトカバー:希望小売価格900円(税込990円)

※オプションの一部は本体購入時に差額交換が可能です。交換料金等の詳細は販売店様を通じてご確認下さい。
※その他のパーツ販売についてはお問い合せ下さい

Juin TECH F-1
Juin TECH F-1
油圧2ピストンキャリパー+メカニカルワイヤーのハイブリッド
※105 RD/アルテグラ BK
Juin TECH GT-F
Juin TECH GT-F 4ピストンキャリパー
さらに強力で軽量4ピストンキャリパー
※フロント専用
Chalet Sports ハンドルバーテープ
バーテープ一覧200615
マジョーラやハイグリップタイプのオプションバーテープ
ホイールZ-DISK1
ホイールZ-DISK1
12mm径スルーアクスル対応 / センターロック / シマノHG / 約1,320g / 20インチWO(ETRTO451) / 30mmハイトリム / F100xR142mm / F24HxR24H
ホイールZ-DISK2[シマノ]
ホイールZ-DISK2[シマノ]
12mm径スルーアクスル対応 / センターロック /シマノHG/ 約1,240g / 20インチWO(ETRTO451) /30mmハイトリム / F100xR142mm / F24HxR24H
ホイールZ-DISK2[SRAM]
ホイールZ-DISK2[SRAM]
12mm径スルーアクスル対応 / センターロック /SRAM XDR / 約1,220g / 20インチWO(ETRTO451) /30mmハイトリム / F100xR142mm / F24HxR24H
Panaracer MINITS LIGHT+R-AIR 20×1-1/8(1台分)
Panaracer Minits LitePanaracer R-AIR
前後で約290gの軽量化(28mm幅)
完成車取寄せ時のみお得な交換可能[単品販売不可]
マッドガードQR02
op052_001r02
ワンタッチ着脱 スポーティーなナローガード
トレバッグCOZ2(輪行袋)
op101_004
超小型専用輪行袋第2世代 重量わずか150g! ポケットサイズ[新発売]
トレバッグ用ショルダーストラップST
トレバッグ用ショルダーストラップST
トレバッグCOZ(専用輪行袋)用 肩の負担が少ないスタンダード幅
トレバッグ用ショルダーストラップNR
トレバッグ用ショルダーストラップNR
トレバッグCOZ(専用輪行袋)用 コンパクトに収納できるナロー幅
Quick-it保護キャップ
Quick-it保護キャップ
折りたたみ時に接地するQuick-it雄ボルトの先端を保護[完成車・モジュールに付属]
チタンボルト各種
チタンボルト各種
軽量化の仕上げに 強靭で錆びない64チタン製 [モデルにより付属]
CARACLE Quick-it用エラストマー ハード&ソフト
Quick-it用エラストマー ハード&ソフト
交換用衝撃吸収パッド(ハード&ソフト2個セット)
Quick-it用エラストマー スタンダード
Quick-it用エラストマー スタンダード
Quick-it(分割部ジョイント) 衝撃吸収パッド(スタンダード) [完成車・モジュールに付属]
前輪固定プレート(兼ダウンチューブプロテクター)DB
前輪固定プレートDB(兼ダウンチューブプロテクター)
折りたたみ時に前輪を固定し、チェーンからダウンチューブを保護
カーボンヘッドスペーサー
カーボンヘッドスペーサー(10mm)
精密なハンドル高調整に使用する別売ヘッドスペーサー(3mm/5mm)[完成車・モジュールに70/20/10mm付属]
CZドロップハンドルバーAL
pa092_001
リーズナブルなアルミ製ドロップバー(d31.8/W400/R80/D125)
CZドロップハンドルバーCF
CZドロップハンドルバーCF
超軽量カーボン製ドロップバー(d31.8/W400/R75/D130)W380/420mmあり
CZステムAL
DSC_7629
リーズナブルなアルミ製ステム(d31.8/L70)
CZステムCF
CZステムCF
超軽量カーボン製ステムL70/90/110mm (d31.8/17°)
ショートステムAL1
ショートステムAL1
突き出し35mmのショートステム アルミ製リーズナブルタイプ(205g)

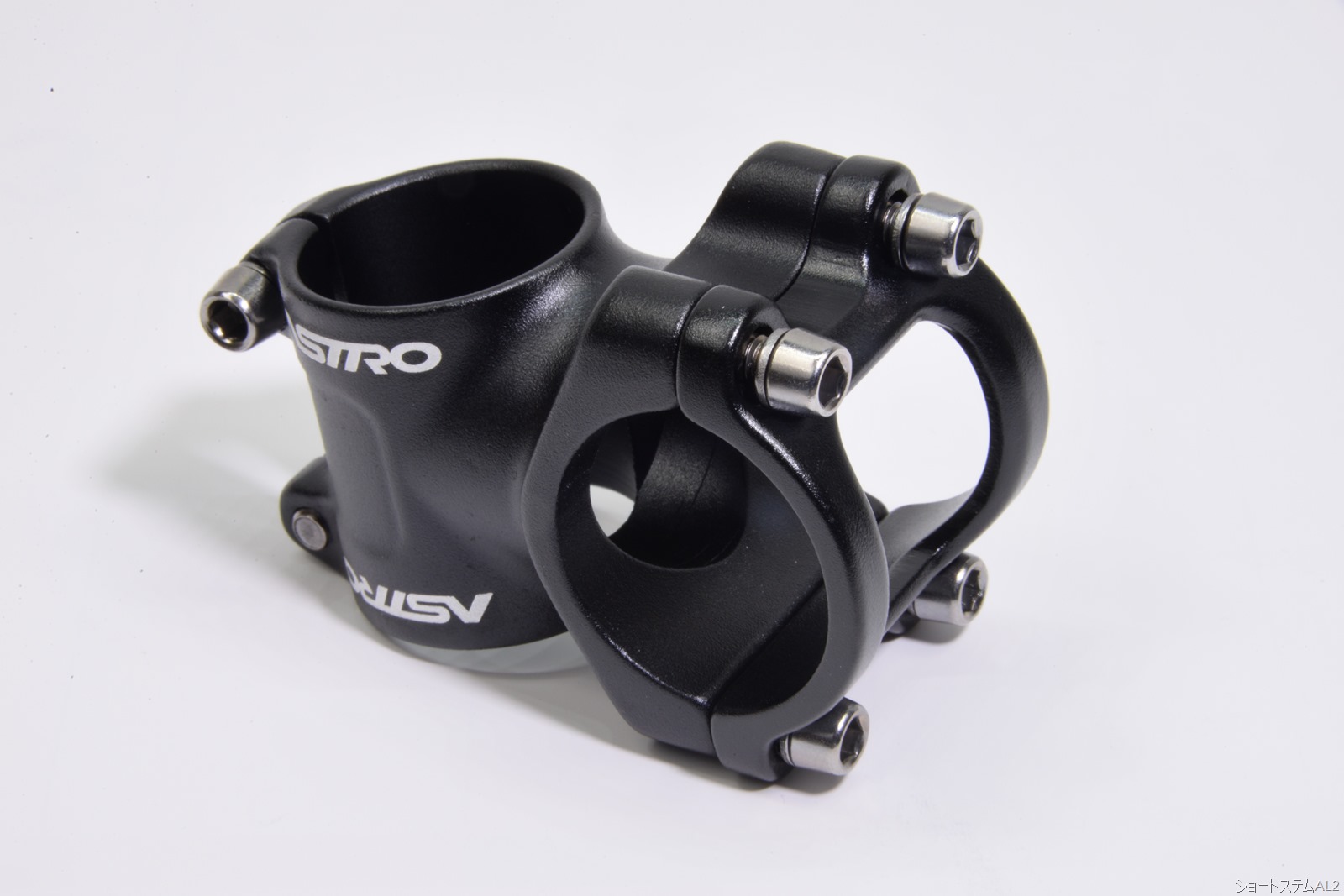

ショートステムAL2
ショートステムAL2
突き出し35mmのショートステム アルミ製軽量タイプ(90g)

CZシートポストAL2
pa372_001r2t
頻繁に上下する用途にお勧め アルミ製シートポスト(330g/31.6x400mm)

CZシートポスト CF3
pa370_001_r1
超軽量カーボン製シートポスト(約185g/31.6x400mm)
CZシートポスト CF4
pa371_001_r1
超軽量カーボン製シートポスト(約210g/31.6x400mm)
CZロングシートポスト カーボン
pa169_002
高身長に対応するロングサイズ カーボンパイプ+アルミヘッド製(約280g/31.6x450mm)
スチールレール用クランプ左右セット(CZシートポスト カーボン用)
pa100_003
105、 アルテグラモデルの「CZシートポストカーボン(販売終了品)」にスチールレールサドルを装着する際に使用
CZサドル ベーシック2
CZサドル ベーシック2
リーズナブルなスポーツサドル(プラスチックベース/スチールレール)
CZサドル ライト
CZサドル ライト
超軽量スポーツサドル (カーボンベース/カーボンレール)
シフト&ブレーキ前後ワイヤーセット
シフト&ブレーキ前後ワイヤーセット
超軽量アルミ+ケブラー製ブレーキアウターを含むワイヤーセット(ハイブリッドBRモデル用/シフト用インナーは付属しません)[完成車に付属]
wellgo M138 QRD フラットペダル
wellgo M138 QRD フラットペダル
超軽量マグネシウム製の着脱式フラットペダル 工具不要で1秒着脱
CZテーパーヘッドスペーサー(ダストキャップ) 40mm
CZテーパーヘッドスペーサー(ダストキャップ) 40mm
ヘッドパーツ上部の一体感を高めるカーボン製スペーサー
インスタンド451TA(スルーアクスル)
op095_005
スルーアクスル対応 撮影用簡易スタンド
CZダウンチューブソフトカバー
CZダウンチューブソフトカバー
Lサイズフレームと12速リアディレイラーの接触対策カバー


■折りたたみ手順動画(リムブレーキシリーズ)

折りたたみ手順軽量化と走行性能を最優先したため、折りたたみ作業はちょっと「気難しい」?

それでもポイントを押さえて落ち着いて作業すれば、1分未満で折りたためます。

特に折りたたみ作業開始前のギア位置が重要です。

展開手順

展開作業はもっと気難しいかも(^_^;)。

ポイントを押さえて、落ち着いて作業して下さい。

特に、折りたたみ部付近のワイヤーのたるみを取ることと、

チェーン脱落に焦らず対処することが重要です。


詐欺通販サイトにご注意下さい

「著しい低価格」「支払が振込のみ」「販売店リストに未掲載」といった業者は、詐欺の可能性があります
CARACLE-COZは安全性と高性能を維持するために、ノウハウを備えた技術者による定期的なメンテナンスが必要です
また、納入時には体型に合わせたフィッティングや、安全指導を受けることが望ましいと考えます
その観点からも、ご購入は通信販売を避け、CARACLE販売店やお近くのサイクルプロショップに相談されることをお勧めします



■お断り

  • ディスクブレーキは強力な制動力を備えているため、急な操作を行うと転倒などの重大な事故を招く恐れがあります。事前に安全な場所で特性を確認の上で公道走行を行ってください。
  • ディスクブレーキは、ブレーキキャリパーやディスクローターに熱が集中しやすい特性があります。使用後はご自分や周囲の方の火傷や、周囲の物品(輪行袋等)の損傷に充分を注意を払ってください。折りたたみ操作は、充分に冷ましてから行ってください。
  • 折りたたみ時、火傷やディスクローターの損傷を防ぐために、前輪はローターを車体側にして前輪固定プレートに装着してください。
  • 折りたたみ時にリアブレーキキャリパーの天地が倒立する構造上、フル油圧式ディスクブレーキを装着する場合は充分なブリーディング(エアー抜き)が必要です。ブリーディングが不充分な場合、機能の喪失や低下が起きる恐れがあります。
  • リアブレーキのアウターケーシングや油圧ホースは、折りたたみ回数に比例して消耗します。特に油圧ホースの密閉性が失われるとブレーキ機能を一気に喪失するので危険です。折りたたみの度に点検し、傷んできたら早めに交換してください。
  • 軽量化と走行性能の向上を最優先した製品のため、折りたたみ時にいくつかの配慮が必要です。具体的には、指定のギア位置への変速が必須、ワイヤー類を手で誘導する必要がある、チェーンが脱落しやすい、といった制約事項があります。
  • カーボンファイバーは軽量な反面、局所的な衝撃に弱く、破損が発見しにくい特性があります。取り扱いに充分に配慮し、ぶつけたり、落としたりしないようご注意下さい。
  • カーボンファイバー製パーツの固定、締め付け強度は既定値を遵守しないと破損を招く恐れがあります。
  • 輪行などで頻繁にシートポストを上げ下げする場合は、アルミ製シートポストを使用することをお勧めします。
  • 本商品は人体の乗車位置で、重量80kg未満の安全性を確保する設計であり、重量物の積載は想定していませんのでお止め下さい。特に、後方に張り出した大型サドルバッグやシートポスト装着キャリアなど、局所的な負荷を伴う重量物の積載は車体やパーツの破損を招く恐れがあり危険です。
  • キックスタンドの使用はお奨めしません。カーボンフレームは軽量であるため、風などの影響で倒れて破損する恐れがあります。特にフレームを挟んで固定するスタンドはフレームの破損を招く恐れがあるので、使用しないで下さい。風の影響のない場所で安定した壁に立てかけるか、寝かせておくことをお薦めします。
  • 価格、仕様などは予告なく変更になる場合があります。
  • 本ページに掲載した画像は試作車であり、販売商品と一部仕様が異なります。また、オプション品を装着している場合があります。
  • フレーム、各パーツには製法上個体差が生じます。掲載した重量は参考値であり、保証するものではありません。
  • シマノ105(5800/R7000シリーズ)、アルテグラ(R8000/R8100シリーズ)、デュラエース(R9000/R9100/R9200)で検証を行っていますが、他のコンポーネントの装着は未検証です。リアディレイラーはロングケージ(GS)タイプをご使用し、チェーンは推奨より1~2リンク長めに設定してください(シマノ製コンポーネントの場合)。ショートケージ(SS)は折りたたみ時にフロントディレーラーに負荷がかかり、位置ずれや変形を生じる恐れがあります。
  • 技量不足による動作不良やパーツ破損の責任は負いかねます。モジュール購入品の組立ては、販売店に依頼することをお勧めします。
  • 特に指定のない場合、ステム長は70mm、ハンドル幅は400mmとなります(変更可能なモデル)。店頭在庫や弊社が特に指定する個体は、サイズを変更できない場合があります。
